Popraw wartości oczekiwane za pomocą propagowanej absorpcji szumu (PNA)

Szacowany czas: 10 minut na procesorze Heron (UWAGA: To jest tylko szacunek. Twój rzeczywisty czas wykonania może się różnić.)

Efekty uczenia się

• Czym jest propagowana absorpcja szumu (PNA) i jak łagodzi ona szum bramek dwukubitowych poprzez absorpcję wyuczonych odwrotnych kanałów szumu do mierzonej obserwabli

• Jak używać samplomatic do umieszczania w ramkach i adnotowania warstw obwodu w celu twirlingu, zmian bazy i wstrzykiwania szumu

• Jak uczyć się szumu warstw za pomocą [NoiseLearnerV3](/guides/directed-execution-model#noiselearnerv3) i propagować go do obserwabli łagodzącej szum za pomocą qiskit-addon-pna

• Jak próbkować losowe obwody za pomocą klas QuantumProgram i Executor w qiskit-ibm-runtime oraz łączyć PNA z TREX i post-selekcją

Wymagania wstępne

• Przepływ pracy wzorców Qiskit

• Używanie prymitywu Estimator do obliczania wartości oczekiwanych obserwabli

• Techniki mitygacji błędów, takie jak twirling Pauliego i TREX, omówione w Łączenie opcji mitygacji błędów z prymitywem Estimator

Kontekst

W tym samouczku pokazujemy, jak wykorzystać zaawansowane narzędzia mitygacji błędów w Qiskit, aby poprawić estymację wartości oczekiwanej w zaszumionych eksperymentach kwantowych.

Czym jest propagowana absorpcja szumu (PNA)?

Propagowana absorpcja szumu to technika łagodzenia błędów bramek poprzez propagowanie obserwabli przez odwrotny kanał szumu wpływający na bramki dwukubitowe, co skutkuje obserwablą łagodzącą szum.

Możemy użyć kwantowej mitygacji błędów, aby wydobyć użyteczne wartości oczekiwane z zaszumionego sprzętu kwantowego bez konieczności pełnej odporności na błędy. PNA koncentruje się szczególnie na absorbowaniu efektów szumu w samym obserwablu, zamiast modyfikować operacje obwodu.

Każdą zaszumioną bramkę w obwodzie kwantowym można modelować jako idealną bramkę, po której następuje kanał szumu. PNA uczy się lub charakteryzuje te kanały szumu i definiuje ich odwrotności. Zamiast wstawiać operacje odwrotne do wykonania na sprzęcie (co jest zazwyczaj niewykonalne), PNA propaguje odwrotne kanały szumu w przód przez obwód i stosuje je do obserwabli. Ten proces przekształca obserwablę $O$ w nowy operator $\tilde{O}$, taki że zmierzenie $\tilde{O}$ na zaszumionym obwodzie daje taką samą wartość oczekiwaną jak zmierzenie $O$ na idealnym, wolnym od szumu obwodzie.

Można to podsumować następująco:

1. Modeluj każdą zaszumioną bramkę $u_i$ jako idealną operację, po której następuje kanał szumu $\Lambda_i$.
2. Wyucz się lub oszacuj każdy $\Lambda_i$ za pomocą narzędzi charakteryzacji szumu.
3. Zdefiniuj i propaguj odwrotne mapy szumu $\Lambda_i^{-1}$ w przód przez obwód, wykorzystując techniki transferu Pauliego.
4. Zaabsorbuj te odwrotności w obserwablu, uzyskując operator skorygowany pod względem szumu $\tilde{O}$.

Gdy szum jest opisany jako kanał Pauliego (lub bardziej ogólnie jako rzadki kanał Pauliego-Lindblada), tę propagację można przeprowadzić efektywnie za pomocą propagacji Pauliego. Propagacja Pauliego zapewnia ramy do przybliżania sposobu, w jaki odwrotne kanały szumu przekształcają się podczas przechodzenia przez warstwy operacji Cliffordowskich i nie-Cliffordowskich, przy jednoczesnym kontrolowaniu złożoności obliczeniowej.

Przenosząc łagodzenie do obserwabli, PNA unika dużego narzutu próbkowania, który w przeciwnym razie wynikałby z wstawiania fizycznych operacji korygujących do obwodu. Zamiast tego wykonywany jest oryginalny zaszumiony obwód, podczas gdy obserwabla jest przekształcana w nowy operator $\tilde{O}$, którego wartość oczekiwana znosi efekty szumu.

Przepływ pracy PNA

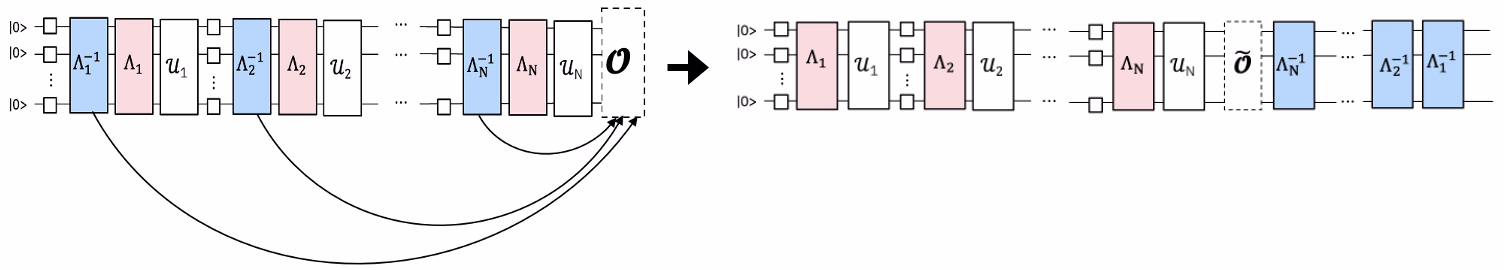

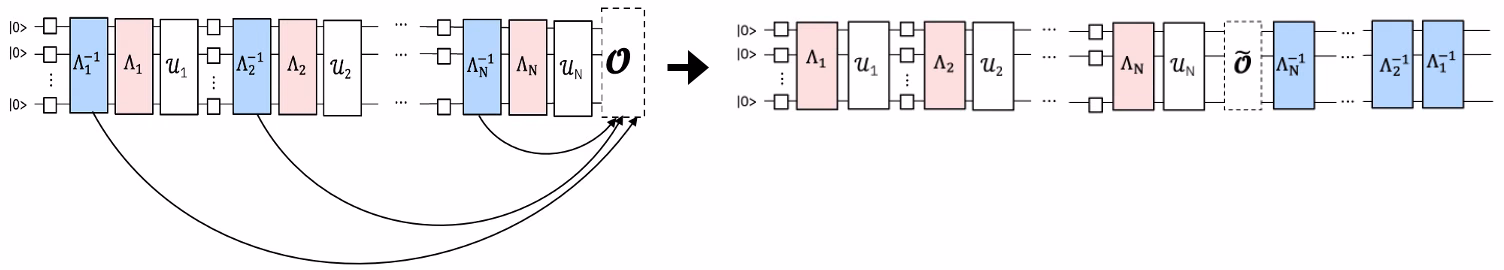

Proces ten można zrozumieć poprzez następujące etapy koncepcyjne. Pierwszy schemat ilustruje standardowy zaszumiony eksperyment.

Jeśli poznamy model szumu, możemy zastosować jego odwrotność i znieść szum.

Zamiast implementować odwrotny kanał szumu poprzez próbkowanie go na QPU, jak w probabilistycznym anulowaniu błędów (PEC), stosujemy go klasycznie do mierzonej obserwabli za pomocą propagacji Pauliego. Wynikowa obserwabla skutecznie łagodzi poznany szum bramek podczas pomiaru.

Modularna mitygacja błędów za pomocą Samplomatic i Executor

Podejście PNA opiera się na modularnej architekturze mitygacji błędów w Qiskit. Ta architektura wykorzystuje bibliotekę samplomatic wraz z klasami QuantumProgram i Executor (dodanymi do Qiskit Runtime w qiskit-ibm-runtime v0.47.0), aby uczynić techniki takie jak propagowana absorpcja szumu i twirling Pauliego kompozycyjnymi i wielokrotnego użytku w różnych eksperymentach.

Zamiast osadzać logikę mitygacji wewnątrz samej definicji obwodu, mitygacja jest wyrażana deklaratywnie poprzez adnotacje samplomatic i zarządzana programowo przez Executor, który kontroluje sposób generowania, wykonywania i post-processingu zrandomizowanych obwodów.

W tym samouczku implementujemy wzorzec Qiskit, aby pokazać, jak PNA może propagować odwrotne kanały szumu Pauliego i odpowiednio modyfikować obserwabl, aby poprawić estymację wartości oczekiwanych na zaszumionych QPU.

Przegląd przepływu pracy

• Krok 1: Mapowanie na problem kwantowy

  • Skonstruuj lustrzany, trotteryzowany model kicked-Ising oraz obserwabl docelowy.

• Krok 2: Charakteryzacja i propagacja szumu

  • Użyj samplomatic, aby zidentyfikować i adnotować unikalne warstwy dwukubitowe oraz pomiary w obwodzie.

  • Wyucz szum wpływający na każdą unikalną warstwę za pomocą NoiseLearnerV3.

  • Zmapuj każdą adnotację InjectNoise na odpowiadający jej wyuczony model szumu.

  • Użyj qiskit-addon-pna, aby propagować odwrotne kanały szumu w przód przez obwód i zaabsorbować je w docelowym obserwablu.

• Krok 3: Wykonanie eksperymentów kwantowych

  • Zdefiniuj QuantumProgram, aby określić zrandomizowane próbkowanie za pomocą samplex i wykonaj eksperymenty na backendzie za pomocą Executor.

• Krok 4: Rekonstrukcja i analiza wyników

  • Porównaj strategie mitygacji (PNA, PNA+TREX, PNA+PS, PNA+PS+TREX) i zwizualizuj poprawę w stosunku do wyników niezmitygowanych.

Wymagania

Przed rozpoczęciem tego samouczka upewnij się, że masz zainstalowane następujące elementy:

• Qiskit SDK w wersji 2.2 lub nowszej, ze wsparciem dla wizualizacji

• Qiskit Runtime w wersji 0.47 lub nowszej (pip install qiskit-ibm-runtime)

• Samplomatic w wersji 0.13 lub nowszej (pip install samplomatic)

• Dodatek PNA Qiskit (pip install qiskit-addon-pna)

• Narzędzia dodatków Qiskit (pip install qiskit-addon-utils)

Konfiguracja

# Added by doQumentation — installs the packages this notebook needs if they are missing
import importlib.util

_needed = {"matplotlib": "matplotlib", "numpy": "numpy", "qiskit": "qiskit", "qiskit_addon_pna": "qiskit-addon-pna", "qiskit_addon_utils": "qiskit-addon-utils", "qiskit_ibm_runtime": "qiskit-ibm-runtime", "samplomatic": "samplomatic"}
_missing = [pip for module, pip in _needed.items()
            if importlib.util.find_spec(module) is None]
# One at a time, so a package that fails to install does not block the others
for _pip in _missing:
    %pip install -q {_pip}
if not _missing:
    print("\u2713 All required packages are installed")

from qiskit import QuantumCircuit
from qiskit.quantum_info import Pauli, SparsePauliOp
from qiskit.transpiler import generate_preset_pass_manager, PassManager
from qiskit_ibm_runtime import (
    QiskitRuntimeService,
    QuantumProgram,
    Executor,
    NoiseLearnerV3,
)
from qiskit_addon_utils.exp_vals.measurement_bases import (
    get_measurement_bases,
)
from qiskit_addon_utils.exp_vals.expectation_values import (
    executor_expectation_values,
)
from qiskit_addon_utils.noise_management import trex_factors
from qiskit_addon_utils.noise_management.post_selection import PostSelector
from qiskit_addon_utils.noise_management.post_selection.transpiler.passes import (
    AddPostSelectionMeasures,
    AddSpectatorMeasures,
)
from qiskit_addon_pna import generate_noise_mitigating_observable
import samplomatic
from samplomatic.transpiler import generate_boxing_pass_manager
from samplomatic.annotations import InjectNoise
from samplomatic.utils import get_annotation, find_unique_box_instructions
import numpy as np
import matplotlib.pyplot as plt

# Selects a connected chain of low-error qubits on the target backend.
# The mirrored kicked-Ising circuit is a 1D chain, so we only need a line
# of connected physical qubits; the helper walks the backend's coupling map
# and grows a chain along the lowest-error two-qubit edges, so it works for
# any backend rather than relying on a hardcoded layout.
def find_qubit_chain(backend, length):
    """Find a connected chain of ``length`` physical qubits on ``backend``.

    The chain is grown greedily along the lowest-error two-qubit edges, so it
    favors better-performing qubits. Because the mirrored kicked-Ising circuit
    is a 1D chain, a connected line is all we need.
    """
    target = backend.target

    # Identify the native two-qubit gate and build a per-edge error lookup.
    two_qubit_gate = next(
        name
        for name in target.operation_names
        if target[name]
        and all(q is not None and len(q) == 2 for q in target[name])
    )
    edge_error = {
        frozenset(qargs): (
            1.0 if props is None or props.error is None else props.error
        )
        for qargs, props in target[two_qubit_gate].items()
    }

    graph = backend.coupling_map.graph.to_undirected(multigraph=False)
    neighbors = {n: list(graph.neighbors(n)) for n in graph.node_indices()}

    def first_chain_from(start):
        path, visited = [start], {start}

        def grow():
            if len(path) == length:
                return True
            node = path[-1]
            order = sorted(
                neighbors[node],
                key=lambda m: edge_error.get(frozenset((node, m)), 1.0),
            )
            for nxt in order:
                if nxt not in visited:
                    visited.add(nxt)
                    path.append(nxt)
                    if grow():
                        return True
                    path.pop()
                    visited.remove(nxt)
            return False

        return path if grow() else None

    def chain_cost(path):
        return sum(
            edge_error.get(frozenset((path[i], path[i + 1])), 1.0)
            for i in range(len(path) - 1)
        )

    # Try low-degree qubits first (the natural ends of long chains) and keep
    # the lowest-error chain found.
    best_path, best_cost = None, float("inf")
    for start in sorted(neighbors, key=lambda n: len(neighbors[n])):
        chain = first_chain_from(start)
        if chain is not None and (cost := chain_cost(chain)) < best_cost:
            best_path, best_cost = chain, cost

    if best_path is None:
        raise ValueError(
            f"Could not find a connected chain of {length} qubits "
            f"on '{backend.name}'."
        )
    return best_path

Przykład symulatora na małą skalę

PNA koryguje fizyczny szum bramek dwukubitowych konkretnego procesora kwantowego. Przepływ pracy zależy od dwóch usług sprzętowych, które nie mają sensownego odpowiednika na idealnym symulatorze:

• NoiseLearnerV3 eksperymentalnie charakteryzuje rzadki kanał szumu Pauliego-Lindblada przypisany do każdej unikalnej warstwy dwukubitowej transpilowanego obwodu. Na bezszumowym symulatorze nie ma szumu do wyuczenia, a propagowany odwrotny kanał byłby tożsamością.

• Prymityw Executor próbkuje twirlingowane, zrandomizowane obwody wygenerowane przez samplomatic na backendzie.

W zasadzie można by zastąpić to syntetycznym modelem szumu. Na przykład można by dołączyć instrukcje PauliLindbladError za pomocą Qiskit Aer i przekazać wynikowy zaszumiony obwód bezpośrednio do generate_noise_mitigating_observable. Jednak walidowałoby to jedynie klasyczną księgowość względem szumu, który sami wstrzyknęliśmy, i zaciemniałoby sens tej techniki. Z tego powodu pomijamy przykład symulatora i demonstrujemy pełny przepływ pracy PNA bezpośrednio na sprzęcie, z każdym krokiem wzorca Qiskit rozpisanym poniżej.

Przykład na sprzęcie na dużą skalę

Uruchamiamy teraz pełny przepływ pracy PNA na 30-węzłowym modelu kicked Ising wykonywanym na sprzęcie IBM Quantum®, zgodnie z czterema krokami wzorca Qiskit.

Krok 1: Mapowanie na problem kwantowy

Wygeneruj lustrzany obwód Trottera i obserwabl

Dla tego eksperymentu zbadamy dynamikę czasową 30-węzłowego modelu kicked Ising na jednowymiarowym łańcuchu spinowym. Rozważany hamiltonian to:

$H = -J\sum\limits_{\langle i,j \rangle} Z_iZ_j + h\sum\limits_iX_i$,

gdzie $J>0$ opisuje sprzężenie najbliższych sąsiadujących spinów, $i<j$, a globalne pole poprzeczne, $h$, jest ustawione na $\frac{\pi}{8}$. Im dalej $h$ jest od kąta Cliffordowskiego (to jest, $\theta=n\frac{\pi}{2}, n \in \mathbb{Z}$), tym trudniej jest propagować generatory antyszumu przez obwód.

W wyborze obserwabli rozważymy średnią magnetyzację jednowęzłową, $\frac{1}{N} \sum_{i=1}^{N} \langle z_i \rangle$, gdzie $N$ to liczba węzłów.

num_qubits = 30
num_trotter_steps = 10
rx_angle = np.pi / 8

# Avg single-site magnetization
id_pauli = Pauli("I" * num_qubits)
observable = (
    SparsePauliOp([id_pauli.dot(Pauli("Z"), [i]) for i in range(num_qubits)])
    / num_qubits
)

# Implement Trotterized kicked-Ising model
circuit = QuantumCircuit(num_qubits)
for _step in range(num_trotter_steps):
    circuit.rx(rx_angle, range(num_qubits))
    for first_qubit in (1, 2):
        for idx in range(first_qubit, num_qubits, 2):
            # equivalent to Rzz(-pi/2):
            circuit.sdg([idx - 1, idx])
            circuit.cz(idx - 1, idx)
# Append the inverse circuit to complete the mirroring
circuit.compose(circuit.inverse(), inplace=True)
circuit.measure_active()
circuit.draw("mpl", fold=-1)

Krok 2: Optymalizacja problemu pod kątem wykonania na sprzęcie

Kolejnym krokiem jest przygotowanie naszego lustrzanego obwodu Trottera do wykonania na rzeczywistym sprzęcie IBM Quantum. Uruchomienie na QPU wymaga czegoś więcej niż tylko skonstruowania abstrakcyjnego obwodu, ponieważ musimy go zoptymalizować, tak aby:

1. Respektował natywny zestaw bramek i połączeń backendu. Transpilacja mapuje obwód logiczny na obwód ISA obsługiwany przez docelowy backend. Zapewnia to, że każda bramka i interakcja kubitów są fizycznie realizowalne.

2. Mogli scharakteryzować szum na poziomie warstw obwodu. PNA opiera się na uczeniu się i propagowaniu odwrotnych kanałów szumu. Aby zrobić to efektywnie, dzielimy transpilowany obwód na unikalne dwukubitowe warstwy "w ramkach". Te ramki pozwalają nam powiązać każdą warstwę obwodu z jej własnym wyuczonym modelem szumu.

3. Mogli wprowadzić realistyczne modele szumu do PNA. Gdy obwód zostanie już ujęty w ramki, używamy usługi NoiseLearnerV3, aby eksperymentalnie wyuczyć kanały szumu Pauliego wpływające na każdą unikalną warstwę dwukubitową. Te wyuczone modele są następnie powiązane z powrotem z obwodem poprzez adnotacje Samplomatic.

Podsumowując, ten krok wypełnia lukę między wyidealizowanym lustrzanym obwodem a obwodem gotowym do pracy na sprzęcie z wyuczonymi modelami szumu. Dzięki tej konfiguracji PNA może propagować odwrotne kanały szumu przez obwód i odpowiednio dostosować obserwabl.

Połącz się z backendem i transpiluj do obwodu ISA

Najpierw inicjalizujemy IBM Quantum Compute Service i wybieramy backend. Uwierzytelnij się na swoim koncie, postępując zgodnie z instrukcjami zapisywania danych uwierzytelniających, po czym QiskitRuntimeService() automatycznie je pobierze.

# Initialize IBM Quantum Compute Service using your saved credentials
service = QiskitRuntimeService()

backend = service.least_busy(
    operational=True, simulator=False, min_num_qubits=num_qubits
)
# Re-fetch with fractional gates enabled (least_busy does not forward this)
# Fractional gates are enabled so the non-Clifford Rx rotations are supported natively.
backend = service.backend(backend.name, use_fractional_gates=True)
print(f"Selected backend: {backend.name}")

Selected backend: ibm_fez

Następnie wybieramy połączony łańcuch kubitów na backendzie i transpilujemy na niego obwód.

Za pomocą pomocnika find_qubit_chain zdefiniowanego w sekcji Setup wybieramy linię num_qubits połączonych kubitów fizycznych. Następnie transpilujemy z optimization_level=0 i przypinamy ten łańcuch jako initial_layout, co dokładnie zachowuje strukturę warstw bramek dwukubitowych lustrzanego obwodu. Na tej strukturze opierają się kroki boxingu i uczenia szumu, dlatego trzeba tu unikać wyższego poziomu optymalizacji (który anulowałby lustrzane bramki).

# Find a connected, low-error chain of qubits on the chosen backend
layout = find_qubit_chain(backend, num_qubits)

# Transpile the circuit for the target backend, pinning the chain as the layout.
# optimization_level=0 preserves the mirrored two-qubit-gate layers that the
# boxing and noise-learning steps rely on.
pm = generate_preset_pass_manager(
    backend=backend, optimization_level=0, initial_layout=layout
)
isa_circuit = pm.run(circuit)
isa_observable = observable.apply_layout(isa_circuit.layout)
isa_circuit.draw("mpl", fold=-1)

Zastosuj twirling do warstw bramek dwukubitowych i pomiarów oraz znajdź unikalne warstwy

Używamy samplomatic do ujęcia obwodu w ramki (boxy) i identyfikacji unikalnych warstw dwukubitowych. Box to konstrukcja grupująca instrukcje, dzięki czemu określone intencje lub adnotacje można później jednolicie zastosować do wszystkich bramek w tym samym boxie.

Tutaj wywołujemy metodę generate_boxing_pass_manager, która robi więcej niż tylko identyfikację warstw dwukubitowych. Wykonuje kilka kluczowych zadań:

• Grupuje wszystkie warstwy dwukubitowe w obwodzie,

• Stosuje adnotacje Twirl i ChangeBasis do tych warstw,

• Grupuje operacje pomiarowe we własne zapakowane sekcje, oraz

• Stosuje adnotację InjectNoise do każdej warstwy dwukubitowej.

Te adnotacje określają, jak w całym obwodzie obsługiwane są szum, zmiany bazy i twirling. Ustalają również strukturę używaną później do uczenia się i łagodzenia szumu.

Kluczowe opcje konfiguracji to:

• enable_gates/enable_measures: True: Ujmij w boxy wszystkie warstwy bramek dwukubitowych i pomiary końcowe. Bramki jednokubitowe są dołączane jako lewostronne "dressing" wewnątrz boxów.

• measure_annotations: all: Uwzględnij adnotacje Twirl i ChangeBasis w boxie pomiarowym.

• twirling_strategy: active: Zawiruj wszystkie aktywne kubity w każdym boxie zawierającym bramki splątujące.

• inject_noise_targets: gates: Dodaj adnotacje InjectNoise do wszystkich boxów oznaczonych Twirl, zawierających bramki splątujące.

• inject_noise_strategy: uniform_modification: Skaluj wszystkie warstwy szumu równomiernie w całym obwodzie.

# Box up circuit with Twirl and InjectNoise annotations
pm = generate_boxing_pass_manager(
    enable_gates=True,
    enable_measures=True,
    measure_annotations="all",
    twirling_strategy="active",
    inject_noise_targets="gates",
    inject_noise_strategy="uniform_modification",
)
boxed_circuit = pm.run(isa_circuit)

draw_circ = QuantumCircuit(boxed_circuit.num_qubits)
draw_circ.append(boxed_circuit.data[0], qargs=boxed_circuit.data[0].qubits)
draw_circ.append(boxed_circuit.data[1], qargs=boxed_circuit.data[1].qubits)
draw_circ.draw("mpl", fold=-1, scale=0.3, idle_wires=False)

Wygeneruj obwód szablonowy i samplex, które określają, w jaki sposób obwód będzie próbkowany.

Tutaj dodajemy również pomiary widza (spectator) i post-selekcji, które są potrzebne do wykonania post-selekcji na próbkach wyjściowych z Executor.

# Build template circuit and samplex for later use with the "Executor"
template_circuit, samplex = samplomatic.build(boxed_circuit)

# Add post-selection instructions to the template circuit
post_selection_pm = PassManager(
    [
        AddSpectatorMeasures(backend.coupling_map),
        AddPostSelectionMeasures(x_pulse_type="rx"),
    ]
)
template_circuit = post_selection_pm.run(template_circuit)

draw_circ = template_circuit.copy_empty_like()
draw_circ.data = template_circuit.data[:324]
draw_circ.draw("mpl", fold=-1, scale=0.3, idle_wires=False)

Naucz się szumu za pomocą NoiseLearnerV3

Zanim będziemy mogli zastosować PNA do łagodzenia błędów, musimy najpierw scharakteryzować szum wpływający na każdą unikalną warstwę dwukubitową oraz warstwę pomiarową w naszym obwodzie. W tym celu używamy programu NoiseLearnerV3 do eksperymentalnego uczenia się modeli szumu dla każdej wcześniej zidentyfikowanej warstwy. Program uczący wykonuje eksperymenty w stylu benchmarkingu, które szacują kanał szumu wpływający na każdą warstwę i zwracają obiekt wyniku zawierający wyuczony model.

Zaczynamy od identyfikacji unikalnych warstw w naszym obwodzie za pomocą find_unique_box_instructions z samplomatic. Zapewnia to, że uczymy się szumu tylko raz dla każdego odrębnego typu warstwy, minimalizując liczbę eksperymentów i całkowity koszt strzałów. Wynikowa lista warstw jest przekazywana do modułu uczenia szumu.

Istnieje kilka kluczowych parametrów kontrolujących sposób uczenia się szumu:

• num_randomizations: Liczba losowych obwodów używanych na konfigurację uczenia.

• shots_per_randomization: Liczba strzałów wykonywanych na jeden losowy obwód uczący.

• layer_pair_depths: Głębokości obwodu (mierzone liczbą par) używane w eksperymentach uczenia.

• post_selection: Włącza post-selekcję opartą na krawędziach, wykorzystującą bramki rx do zastosowania impulsów po pomiarze.

# Noise learning parameters
num_randomizations_nl = 64
shots_per_randomization_nl = 128

# Match the deepest noise-learning depth to the depth of the circuit being
# mitigated. ``layer_pair_depths`` are measured in layer pairs (a layer + its
# inverse), so the deepest value is half the circuits's two-qubit-layer depth.
# Learning to this depth improves the quality of the mitigation.

depth_2q = isa_circuit.depth(lambda instr: instr.operation.num_qubits == 2)
max_layer_pair_depth = depth_2q // 2

# Use a fixed schedule of learning depths, but drop any that exceed the circuit's
# depth and always cap the deepest value at ``max_layer_pair_depth`` so we never
# learn deeper than the circuit being mitigated
candidate_depths = [1, 2, 4, 8, 12, 16, 24, 32, 40, 48]
layer_pair_depths = sorted(
    {d for d in candidate_depths if d < max_layer_pair_depth}
    | {max_layer_pair_depth}
)

# Find the unique instructions (layers) from the boxed-up circuit
unique_2q_layers_and_meas = find_unique_box_instructions(
    boxed_circuit, normalize_annotations=None, undress_boxes=True
)

# Configure and run the noise learner on the unique layers.
# Options can be passed directly as a dictionary.
noise_learner_options = {
    "num_randomizations": num_randomizations_nl,
    "shots_per_randomization": shots_per_randomization_nl,
    "layer_pair_depths": layer_pair_depths,
    "post_selection": {
        "enable": True,
        "strategy": "edge",
        "x_pulse_type": "rx",
    },
    "environment": {"job_tags": ["TUT_PNA"]},
}

noise_learner = NoiseLearnerV3(backend, noise_learner_options)
noise_learner_job = noise_learner.run(unique_2q_layers_and_meas)
noise_learner_result = noise_learner_job.result()

Zwizualizuj wyuczone współczynniki szumu

Po nauczeniu się modeli szumu możemy sprawdzić rozkład wywnioskowanych współczynników błędu zarówno dla operacji jednokubitowych, jak i dwukubitowych. Poniższy kod wyodrębnia reprezentacje Pauliego-Lindblada z wyników wyuczonego szumu i zbiera odpowiadające im współczynniki szumu.

Dla każdej wyuczonej warstwy:

• Konwertujemy model szumu na rzadką listę krotek (pstr, qubits, rate), gdzie pstr to ciąg Pauliego działający na dane kubity, a rate to powiązany współczynnik błędu.
• Rozdzielamy współczynniki na człony jednokubitowe (len(pstr) == 1) i dwukubitowe (len(pstr) == 2).
• Listy współczynników są następnie sortowane, a ich wartości mediany są obliczane.

Wykreślamy rozkłady współczynników szumu jednokubitowego (czerwony) i dwukubitowego (niebieski) w skali logarytmicznej, z ich wartościami mediany zaznaczonymi liniami pionowymi, abyśmy mogli porównać względne wielkości wyuczonych generatorów Pauliego-Lindblada. Kolejność współczynników jedno- i dwukubitowych zależy od urządzenia oraz od konkretnych charakteryzowanych warstw; w tym przebiegu generatory jednokubitowe (waga 1) mają większy współczynnik mediany.

hw_rates_1q = []
hw_rates_2q = []
for nlr in noise_learner_result[:2]:
    plm_list = nlr.to_pauli_lindblad_map().to_sparse_list()
    hw_rates_1q += [
        rate for (pstr, qubits, rate) in plm_list if len(pstr) == 1
    ]
    hw_rates_2q += [
        rate for (pstr, qubits, rate) in plm_list if len(pstr) == 2
    ]
hw_rates_1q = sorted(hw_rates_1q)
hw_rates_2q = sorted(hw_rates_2q)
median_1q = hw_rates_1q[len(hw_rates_1q) // 2]
median_2q = hw_rates_2q[len(hw_rates_2q) // 2]
fig, ax = plt.subplots(1, 1, figsize=(14, 5))
ax.scatter(
    (hw_rates_1q),
    [(i) / (len(hw_rates_1q) - 1) for i in range(len(hw_rates_1q))],
    color="red",
    label="1q rates",
)
ax.set_xscale("log")
ax.set_ylim(0, 1.1)
ax.vlines(median_1q, 0, 1, color="red")
ax.text(median_1q * 1.1, 0.1, f"{median_1q:.2e}")
ax.scatter(
    (hw_rates_2q),
    [(i) / (len(hw_rates_2q) - 1) for i in range(len(hw_rates_2q))],
    color="blue",
    label="2q rates",
)
ax.set_xscale("log")
ax.set_ylim(0, 1.1)
ax.vlines(median_2q, 0, 1, color="blue")
ax.text(median_2q * 1.1, 0.2, f"{median_2q:.2e}")
ax.set_title("Learned noise rates")
ax.set_xlabel("Noise rate")
ax.set_yticks([])
plt.legend()

<matplotlib.legend.Legend at 0x125336120>

Powiąż boxy obwodu z wyuczonym szumem

Po uzyskaniu modeli szumu dla każdej unikalnej warstwy dwukubitowej musimy powiązać je z odpowiadającymi adnotacjami InjectNoise w zapakowanym obwodzie.

Dyrektywa InjectNoise to adnotacja samplomatic, która wykorzystuje jednokubitowe ubierania (dressers), aby wstrzykiwać szum do obwodu w kontrolowany i konfigurowalny sposób. Umożliwia to modułowe modelowanie szumu w różnych warstwach.

Każda adnotacja InjectNoise zawiera:

• InjectNoise.ref - unikalny identyfikator adnotacji. Jest on używany przez obiekt samplex do poprawnego przypisania odpowiadającego modelu szumu.
• InjectNoise.modifier_ref (opcjonalnie) - drugorzędne odniesienie umożliwiające przeskalowanie przypisanego modelu szumu przez czynnik mnożący.

W tym kroku budujemy mapowanie z każdego InjectNoise.ref do odpowiadającego mu wyuczonego modelu szumu (PauliLindbladMap). To mapowanie zapewnia, że każda warstwa bramek splątujących w obwodzie jest sparowana z odpowiednim modelem szumu, dzięki czemu efekty szumu są dokładnie stosowane podczas próbkowania i kolejnych kroków łagodzenia szumu.

# map inject noise refs to pauli lindblad maps
refs_to_noise_models = {}
for instruction, result in zip(
    unique_2q_layers_and_meas, noise_learner_result, strict=False
):
    if inject_noise_annot := get_annotation(
        instruction.operation, InjectNoise
    ):
        refs_to_noise_models[inject_noise_annot.ref] = (
            result.to_pauli_lindblad_map()
        )

Propaguj obserwablę przez wyuczony anty-szum

Jak omówiono powyżej, odbywa się to w dwóch krokach. Najpierw propagujemy generator anty-szumu do końca obwodu. Następnie propagujemy obserwablę przez ten wyewoluowany generator. Proces ten jest powtarzany dla każdego generatora anty-szumu w obwodzie. W tej implementacji każdy generator w danej warstwie jest propagowany do końca obwodu równolegle. Dodatkowo wykorzystywane jest wieloprocesowe przetwarzanie w Pythonie do równoległego wykonywania zarówno propagacji naprzód anty-szumu, jak i propagacji wstecz obserwabli. Zapobiega to gromadzeniu się wyewoluowanych generatorów w pamięci, a także maksymalizuje wykorzystanie zasobów obliczeniowych.

Podczas uruchamiania PNA zawsze trzeba podać zaszumiony obwód oraz obserwablę. Jeśli twój zaszumiony obwód jest obwodem zapakowanym w boxy z adnotacjami InjectNoise, musisz podać mapowanie utworzone w kroku powyżej. Można też przekazać obwód niezapakowany, zawierający instrukcje PauliLindbladError z qiskit-aer. W takim przypadku nie trzeba podawać refs_to_noise_models. Oprócz podstawowych danych wejściowych rozważ również:

• max_err_terms: Liczba wyrazów zachowywanych w każdym generatorze anty-szumu podczas propagacji naprzód. Zwiększenie tej wartości zazwyczaj poprawia dokładność, ale to zachowanie nie musi być monotoniczne.

• max_obs_terms: Liczba wyrazów zachowywanych w obserwabli łagodzącej szum, $\tilde{O}$, podczas propagacji wstecz przez wyewoluowany anty-szum. Większe wartości zazwyczaj zwiększają dokładność, ale nie ma gwarancji, że dzieje się to monotonicznie.

• num_processes: Liczba rdzeni przeznaczonych do procesu. Pamiętaj, że generatory są propagowane naprzód i stosowane do obserwabli równolegle.

• search_step: Krok propagacji wstecznej wykorzystuje metodę zachłanną do przybliżonej koniugacji dwóch operatorów w bazie Pauliego. Metodę tę można przyspieszyć, zwiększając search_step. Więcej informacji znajdziesz w dokumentacji pauli-prop.

• num_to_measure: Chociaż ta zmienna nie jest danymi wejściowymi dla generate_noise_mitigating_observable, używamy jej do kontrolowania, ile wyrazów z $\tilde{O}$ faktycznie chcemy zmierzyć. Tutaj mierzymy tylko 30 najważniejszych wyrazów, które są oryginalnymi wyrazami naszej obserwabli. Wyrazy zostały teraz przeskalowane tak, że ich pomiar ma efekt łagodzenia wyuczonego szumu bramek. Chociaż mierzymy tylko 30 wyrazów z $\tilde{O}$, często nadal warto pozwolić mu urosnąć, ponieważ zwiększa to precyzję czynników skalujących wiodących wyrazów.

# PNA parameters
num_processes = 8
max_err_terms = 10_000
max_obs_terms = 10_000
num_to_measure = num_qubits

obs_tilde_isa = generate_noise_mitigating_observable(
    boxed_circuit,
    isa_observable,
    refs_to_noise_models,
    max_err_terms=max_err_terms,
    max_obs_terms=max_obs_terms,
    num_processes=num_processes,
    print_progress=True,
    search_step=8,
)
p_2_v = {p: v for v, p in enumerate(layout)}
obs_tilde_virtual = SparsePauliOp.from_sparse_list(
    [
        (pstr, [p_2_v[p] for p in p_qubits], coeff)
        for (pstr, p_qubits, coeff) in obs_tilde_isa.to_sparse_list()
    ],
    num_qubits=num_qubits,
)
obs_tilde_virtual = obs_tilde_virtual[
    np.argsort(np.abs(obs_tilde_virtual.coeffs))[::-1]
][:num_to_measure]

Finished! 13740 / 13740 generators propagated.

obs_tilde_isa = obs_tilde_isa[np.argsort(np.abs(obs_tilde_isa.coeffs))][::-1]
plt.xscale("log")
plt.yscale("log")
plt.title(r"$\tilde{O}$ coeff magnitudes")
plt.ylabel("Magnitude")
plt.xlabel("Pauli term index")
plt.plot(np.abs(obs_tilde_isa.coeffs), ".")

[<matplotlib.lines.Line2D at 0x124b0a120>]

Przekształć bazy pomiarowe do postaci kanonicznej

Następnie znajdujemy minimalny zestaw baz do zmierzenia, tak aby w pełni pokryć każdy wyraz Pauliego w mierzonej obserwabli (wiele obserwabli może być mierzonych jednocześnie, jeśli komutują kubit po kubicie). Ponieważ mierzymy tylko wyrazy w naszej oryginalnej obserwabli, będącej sumą wszystkich pojedynczych Paulich Z, potrzebna jest jedna baza: baza all-Z.

Oprócz znalezienia zestawu baz pomiarowych Pauliego musimy zmapować te wyrazy Pauliego na postać kanoniczną oczekiwaną przez Executor. Więcej informacji o kanonicznym porządkowaniu kubitów znajdziesz w dokumentacji Samplomatic.

meas_box = boxed_circuit.data[-1]
canonical_qubits = [
    idx
    for idx, qubit in enumerate(boxed_circuit.qubits)
    if qubit in meas_box.qubits
]
c_2_p = {
    c: p for c, p in enumerate(canonical_qubits)
}  # canonical -> physical
p_2_v = {p: v for v, p in enumerate(layout)}  # physical -> virtual
c_2_v = {c: p_2_v[p] for c, p in c_2_p.items()}  # canonical -> virtual
meas_bases, bases_reverser = get_measurement_bases(obs_tilde_virtual)
meas_bases_canonical = [
    np.array([base[c_2_v[c]] for c in range(num_qubits)], dtype=np.uint8)
    for base in meas_bases
]

Krok 3: Wykonaj eksperymenty kwantowe

Określ sposób próbkowania w QuantumProgram

Teraz konfigurujemy QuantumProgram, który służy jako centralny kontener dla wszystkich obwodów i konfiguracji próbkowania wykonywanych przez Executor. Ten obiekt określa, w jaki sposób generowane, grupowane w partie i wykonywane są zrandomizowane instancje obwodów, aby uzyskać wyniki pomiarowe używane w PNA.

QuantumProgram może zawierać wiele elementów, z których każdy składa się z obwodu szablonowego i odpowiadającego mu obiektu samplex określającego sposób stosowania randomizacji. Ta abstrakcja pozwala Executor obsłużyć cały przepływ pracy jako pojedynczy, modułowy program — od generowania zrandomizowanych obwodów po zbieranie i agregację strzałów.

W tym kroku tworzymy QuantumProgram, który uruchamia nasz eksperyment PNA przy użyciu obwodu szablonowego i samplex utworzonych wcześniej. Konfiguracja obejmuje następujące elementy:

• template_circuit: Obwód zawierający wszystkie bramki niezbędne do zaimplementowania wszystkich pożądanych randomizacji (z randomizacji twirlingu, parametrów itd.).

• samplex: Obiekt definiujący rozkład prawdopodobieństwa nad wszystkimi możliwymi randomizacjami obwodu, z których pobierane są próbki.

• samplex_arguments: Wiązania niezbędne do pełnego zdefiniowania samplex

  • basis_changes: Tutaj określamy zestaw baz do zmierzenia, który pokryje wszystkie wyrazy Pauliego w mierzonej obserwabli.

  • noise_scales.ref: Ustawiamy skalę każdej warstwy szumu na 0.0, aby zapobiec wstrzyknięciu dodatkowego szumu do naszych próbek.

  • pauli_lindblad_maps: Wymagane, jeśli podano noise_scales. To po prostu mapuje warstwy szumu na powiązany model szumu.

• shape: Krotka kształtu rozszerzająca niejawny kształt zdefiniowany przez samplex_arguments. Nietrywialne osie wprowadzone przez to rozszerzenie wyliczają randomizacje.

# Control the # of shots during execution
shots_per_randomization_exec = 64
num_randomizations_exec = 6144

# Zero out the noise to prevent noise from being injected during execution.
# We only added InjectNoise annotations so PNA could associate the noise
# to layers in the circuit
samplex_inputs = {f"noise_scales.{ref}": 0.0 for ref in refs_to_noise_models}
samplex_inputs |= {"pauli_lindblad_maps": refs_to_noise_models}

# Specify the bases to measure. The samplex exposes one basis-change input per
# ChangeBasis-annotated box; here a single all-Z basis covers every term. We
# look up the basis-change interface name rather than hardcoding an index, since
# the name depends on the circuit's box structure.
bases_broadcastable = np.expand_dims(np.array(meas_bases_canonical), axis=1)
samplex_inputs |= {
    spec.name: bases_broadcastable
    for spec in samplex.inputs().get_specs(r"^basis_changes\.")
}

# Convert samplex_inputs into a dict to pass to QuantumProgram
samplex_arguments = (
    samplex.inputs().make_broadcastable().bind(**samplex_inputs)
)

# Instantiate the QuantumProgram with the specified parameters
program = QuantumProgram(shots=shots_per_randomization_exec)
program.append_samplex_item(
    circuit=template_circuit,
    samplex=samplex,
    samplex_arguments=samplex_arguments,
    shape=(num_randomizations_exec,),
)

Próbkuj obwód za pomocą Executor

Teraz, gdy zdefiniowaliśmy nasz QuantumProgram, wykonanie eksperymentu jest proste. Po prostu tworzymy instancję obiektu Executor, dostarczamy mu backend i uruchamiamy program.

# Execute (sample) the circuit
executor = Executor(backend)
job_exec = executor.run(program)
exec_results = job_exec.result()

Krok 4: Zrekonstruuj i przeanalizuj wyniki

Aby obliczyć wartość oczekiwaną z łagodzeniem błędów, wykonujemy następujące czynności:

• Oblicz współczynniki skalowania TREX na podstawie wyuczonego szumu wpływającego na pomiary,

• Wygeneruj maskę zachowującą tylko próbki po post-selekcji, oraz

• Użyj funkcji executor_expectation_values z qiskit-addon-utils do połączenia wszystkich danych w wartość oczekiwaną z łagodzeniem błędów.

# Computing the TREX factors
measurement_noise_map = noise_learner_result[2].to_pauli_lindblad_map()
trex_rescale_factors = trex_factors(measurement_noise_map, bases_reverser)

# Post-select the results
post_selector = PostSelector.from_circuit(
    circuit=template_circuit, coupling_map=backend.coupling_map
)

# Compute the ps mask for filtering results
mask = post_selector.compute_mask(exec_results[0], strategy="edge")

# Compute expvals using post selected results
results = executor_expectation_values(
    exec_results[0]["meas"],
    bases_reverser,
    meas_basis_axis=0,
    avg_axis=1,
    measurement_flips=exec_results[0]["measurement_flips.meas"],
    pauli_signs=exec_results[0].get("pauli_signs", None),
    postselect_mask=mask,
    rescale_factors=trex_rescale_factors,
)

Porównaj strategie łagodzenia: PNA, PNA+TREX, PNA+PS, PNA+PS+TREX

Obliczamy i wizualizujemy wartości oczekiwane dla kilku wariantów łagodzenia, korzystając z wyników Executor.

bases_reverser_unmit = {Pauli("Z" * num_qubits): [observable]}
args = [
    (bases_reverser_unmit, None, None),
    (bases_reverser, None, None),
    (bases_reverser, None, trex_rescale_factors),
    (bases_reverser, mask, None),
    (bases_reverser, mask, trex_rescale_factors),
]

evs = []
for reverser, postsel_mask, factors in args:
    # Compute expvals using post selected results
    res_ps = executor_expectation_values(
        exec_results[0]["meas"],
        reverser,
        meas_basis_axis=0,
        avg_axis=1,
        measurement_flips=exec_results[0]["measurement_flips.meas"],
        pauli_signs=exec_results[0].get("pauli_signs", None),
        postselect_mask=postsel_mask,
        rescale_factors=factors,
    )
    res_ps = np.array(res_ps)
    evs.append(res_ps[:, 0][0])

experiments = ["PNA", "PNA+TREX", "PNA+PS", "PNA+PS+TREX"]
colors = ["#d9d9d9", "#b0b0b0", "#7f7f7f", "#4c4c4c"]
plt.bar(experiments, evs[1:], color=colors)
plt.axhline(y=1, color="green", linestyle="--", linewidth=2, label="Ideal")
plt.axhline(
    y=evs[0], color="red", linestyle="--", linewidth=2, label="Unmitigated"
)
plt.ylabel("Expectation value", fontsize=14)

plt.title(
    r"30q Mirrored Ising, 10 Trotter steps, $\theta_{rx}=\frac{\pi}{8}$",
    fontsize=14,
)
plt.legend(loc="upper left", bbox_to_anchor=(1.05, 1), borderaxespad=0.0)
plt.xticks(rotation=45)
plt.tight_layout()
plt.show()

Wyniki pokazują skumulowane korzyści z łączenia różnych technik łagodzenia błędów. Sama metoda PNA już przywraca wartość oczekiwaną blisko idealnego benchmarku, co wskazuje, że propagacja odwrotnych kanałów szumu do obserwabli skutecznie kompensuje błędy bramek dwukubitowych.

• Dodanie ważenia TREX (PNA+TREX) nieznacznie poprawia oszacowanie poprzez korektę niezbalansowania próbkowania w zrandomizowanych obwodach.

• Post-selekcja (PNA+PS) zapewnia bardziej zauważalną poprawę, odfiltrowując niespójne wyniki pomiarowe, które prawdopodobnie wynikają z pozostałych błędów.

• Wreszcie połączenie obu metod (PNA+PS+TREX) daje najdokładniejszy wynik, niemal pokrywający się z wartością idealną, pokazując, jak te strategie łagodzenia wzajemnie się wzmacniają.

Ogólnie porównanie podkreśla, że PNA stanowi solidną podstawę dla estymacji wartości oczekiwanej uwzględniającej szum, podczas gdy TREX i post-selekcja oferują uzupełniające udoskonalenia dla dalszej poprawy dokładności.

Kolejne kroki

Jeśli ta praca wydała Ci się interesująca, mogą zainteresować Cię następujące materiały:

Rekomendacje

• Połącz opcje łagodzenia błędów z prymitywem Estimator
• Łagodzenie błędów w skali użytkowej za pomocą probabilistycznej amplifikacji błędów
• Propagacja wsteczna operatora (OBP) do estymacji wartości oczekiwanych
• Dokumentacja samplomatic i pauli-prop
