Kody powtórzeniowe
Szacowane zużycie zasobów: mniej niż 10 sekund na procesorze Heron (UWAGA: to jedynie szacunek. Rzeczywisty czas wykonania może się różnić.)
Wyniki nauki
-
Jak zaimplementować kod korekcji błędów typu bit-flip za pomocą obwodów dynamicznych
-
Jak mierzyć stabilizatory, aby wykrywać błędy kwantowe bez niszczenia zakodowanej informacji
-
Jak ocenić skuteczność kwantowej korekcji błędów, porównując wyniki skorygowane i nieskorygowane
Wymagania wstępne
Tło
Aby umożliwić kwantową korekcję błędów (QEC) w czasie rzeczywistym, musisz być w stanie dynamicznie sterować przepływem programu kwantowego podczas wykonywania, tak aby bramki kwantowe mogły być warunkowane na wynikach pomiarów. Ten samouczek uruchamia kod odwrócenia bitu, który jest bardzo prostą formą QEC. Demonstruje dynamiczny obwód kwantowy, który może chronić zakodowany Qubit przed pojedynczym błędem odwrócenia bitu, a następnie ocenia wydajność kodu odwrócenia bitu.
Możesz wykorzystać dodatkowe kubity pomocnicze i splątanie do pomiaru stabilizatorów, które nie transformują zakodowanej informacji kwantowej, jednocześnie informując cię o pewnych klasach błędów, które mogły wystąpić. Kwantowy kod stabilizatora koduje logicznych kubitów w fizycznych kubitach. Kody stabilizatora skupiają się przede wszystkim na korygowaniu dyskretnego zbioru błędów o nośniku w grupie Pauliego .
W tym samouczku demonstrujemy kod bit-flip za pomocą prostego eksperymentu pamięci kwantowej. Przygotujemy zakodowany kubit w stanie logicznym , a następnie wdrożymy wiele cykli czasu bezczynności (aby zgromadzić błędy), po których nastąpi wykrywanie i korekcja błędów. Następnie określimy ilościowo prawdopodobieństwo błędu logicznego w funkcji liczby cykli (czasu), gdzie prawdopodobieństwo błędu logicznego to prawdopodobieństwo znalezienia kubitów w stanie, który nie odtwarza po ostatecznym pomiarze (konkretnie stany odpowiadające błędowi to , , i ).
Porównamy wskaźnik błędów w funkcji czasu ze wskaźnikami błędów pojedynczych, niekodowanych kubitów, a także z zastosowaniem kodu powtórzeniowego, w którym wykrywamy i korygujemy błędy tylko po ostatecznym pomiarze, ale nie dynamicznie podczas obwodu.
Uwaga: kod powtórzeniowy pozwala jedynie na korekcję błędów typu bit-flip i dlatego nie jest pełnym kodem korekcji błędów. Jednak ze względu na swoją prostotę jest dobrym punktem wyjścia do zilustrowania, jak wdrożyć korekcję błędów na komputerze kwantowym. Poniższy eksperyment pamięci testuje tylko jeden rodzaj błędu (rozpad do ) i technicznie demonstruje jedynie ochronę informacji klasycznej.
Wymagania
Przed rozpoczęciem tego samouczka upewnij się, że masz zainstalowane:
-
Qiskit SDK v2.0 lub nowszy, z obsługą wizualizacji
-
Qiskit Runtime v0.40 lub nowszy (
pip install qiskit-ibm-runtime)
Konfiguracja
# Added by doQumentation — required packages for this notebook
!pip install -q matplotlib numpy qiskit qiskit-ibm-runtime scipy seaborn
import numpy as np
import seaborn as sns
import matplotlib.pyplot as plt
from scipy.optimize import curve_fit
sns.set()
plt.rc("xtick", labelsize=20)
plt.rc("ytick", labelsize=20)
plt.rc("lines", linewidth=3)
plt.rc("font", size=20)
plt.rc("legend", fontsize="large")
plt.rc("axes", labelsize=20)
plt.rcParams["figure.figsize"] = 15, 6
plt.rcParams["legend.title_fontsize"] = 25
# Qiskit imports
from qiskit import (
QuantumCircuit,
QuantumRegister,
ClassicalRegister,
)
# qiskit-ibm-runtime
from qiskit_ibm_runtime import QiskitRuntimeService, SamplerV2 as Sampler
from qiskit_ibm_runtime.circuit import MidCircuitMeasure
service = QiskitRuntimeService()
Przykład symulatora na małą skalę
Pominiemy ten krok, ponieważ celem tego eksperymentu jest zmierzenie czasu życia kubitu logicznego pod wpływem rzeczywistego szumu sprzętowego, takiego jak tłumienie amplitudy podczas opóźnień bezczynności; bezszumowy symulator nie pokazałby żadnych błędów do wykrycia i skorygowania.
Przykład sprzętu na dużą skalę
Krok 1. Mapowanie klasycznych danych wejściowych na problem kwantowy
Wybierz backend
Aby wykrywać błędy podczas działania circuit, musimy wybrać backend, który ma dostęp do metody MidCircuitMeasure (zobacz dokumentację).
# You can see all backends that support mid-circuit measurements by running the following code.
service.backends(filters=lambda b: "measure_2" in b.supported_instructions)
[<IBMBackend('ibm_pittsburgh')>,
<IBMBackend('ibm_boston')>,
<IBMBackend('ibm_kingston')>]
# Choose the least busy backend that supports mid-circuit measurements (`measure_2`).
backend = service.least_busy(
filters=lambda b: "measure_2" in b.supported_instructions,
operational=True,
simulator=False,
dynamic_circuits=True,
)
# backend = service.backend(backend_name) # alternatively, you could choose a specific backend
print(backend.name)
ibm_boston
Zbuduj sekwencję stabilizatorowych circuits typu bit-flip realizujących wiele rund wykrywania i korekcji błędów
Kod odwrócenia bitu jest jednym z najprostszych przykładów kodu stabilizatora. Chroni stan przed pojedynczym błędem odwrócenia bitu (X) na dowolnym z kubitów kodujących. Rozważ działanie błędu odwrócenia bitu , który odwzorowuje oraz na dowolnym z naszych kubitów; wtedy mamy . Kod wymaga pięciu kubitów: trzy są używane do kodowania chronionego stanu (kubitów "danych"), a pozostałe dwa służą jako kubity pomocnicze do pomiaru stabilizatora.
Poniżej zbudujesz circuits, które (1) przygotowują qubity danych w stanie logicznym , następnie (2) wykonują wiele cykli opóźnienia z następującą po nim korekcją błędów (obejmującą reset qubitów syndromu), a (3) odczytują stan qubitów danych.
Przetestujemy również czas życia stanu bez użycia korekcji błędów, uwzględniając trzy referencyjne qubity, które przygotowujemy w stanie , pozostawiamy w bezczynności, a następnie odczytujemy.
def build_qc(
qreg_data,
qreg_syndrome,
creg_data,
creg_syndrome,
qreg_ref=None,
creg_ref=None,
):
"""Build a typical error correction circuit"""
if qreg_ref:
return QuantumCircuit(
qreg_data,
qreg_syndrome,
creg_data,
creg_syndrome,
qreg_ref,
creg_ref,
)
else:
return QuantumCircuit(
qreg_data, qreg_syndrome, creg_data, creg_syndrome
)
def encode_bit_flip(circuit, qreg_data, qreg_ref=None) -> QuantumCircuit:
"""Encode bit-flip. This is done by simply adding a cx"""
for q in qreg_data:
circuit.x(q)
if qreg_ref:
for q in qreg_ref:
circuit.x(q)
circuit.barrier()
return circuit
def measure_syndrome_bit(
circuit, qreg_data, qreg_syndrome, creg_syndrome, qreg_ref=None
):
"""
Measure the syndrome by measuring the parity.
We reset our ancilla qubits after measuring the stabilizer
so we can reuse them for repeated stabilizer measurements.
Because we have already observed the state of the qubit,
we can write the conditional reset protocol directly to
avoid another round of qubit measurement if we used
the `reset` instruction.
"""
circuit.cx(qreg_data[0], qreg_syndrome[0])
circuit.cx(qreg_data[1], qreg_syndrome[0])
circuit.cx(qreg_data[0], qreg_syndrome[1])
circuit.cx(qreg_data[2], qreg_syndrome[1])
circuit.barrier()
for q_measure, c_measure in zip(qreg_syndrome, creg_syndrome):
circuit.append(MidCircuitMeasure(), [q_measure], [c_measure])
with circuit.if_test((creg_syndrome[0], 1)):
circuit.x(qreg_syndrome[0])
with circuit.if_test((creg_syndrome[1], 1)):
circuit.x(qreg_syndrome[1])
circuit.barrier()
return circuit
def apply_correction_bit(circuit, qreg_data, creg_syndrome):
"""We can detect where an error occurred and correct our state"""
with circuit.if_test((creg_syndrome, 3)):
circuit.x(qreg_data[0])
with circuit.if_test((creg_syndrome, 1)):
circuit.x(qreg_data[1])
with circuit.if_test((creg_syndrome, 2)):
circuit.x(qreg_data[2])
circuit.barrier()
return circuit
def apply_final_readout(
circuit, qreg_data, creg_data, qreg_ref=None, creg_ref=None
):
"""Read out the final measurements"""
circuit.barrier()
if qreg_ref:
circuit.measure(qreg_ref, creg_ref)
circuit.measure(qreg_data, creg_data)
return circuit
def build_error_correction_sequence(
num_cycles, cycles_per_circuit, nq_ref=3, delay=None
) -> QuantumCircuit:
circuits = []
reps = []
qreg_data = QuantumRegister(3, name="qdata")
qreg_syndrome = QuantumRegister(2, name="qsyndrome")
creg_data = ClassicalRegister(3, name="cdata")
creg_syndrome = ClassicalRegister(2, name="csyndrome")
qreg_ref = QuantumRegister(nq_ref, name="qreference")
creg_ref = ClassicalRegister(nq_ref, name="creference")
circuit = build_qc(
qreg_data,
qreg_syndrome,
creg_data,
creg_syndrome,
qreg_ref=qreg_ref,
creg_ref=creg_ref,
)
circuit = encode_bit_flip(circuit, qreg_data, qreg_ref=qreg_ref)
circuit_n = circuit.copy()
circuit_n = apply_final_readout(
circuit_n, qreg_data, creg_data, qreg_ref=qreg_ref, creg_ref=creg_ref
)
circuits.append(circuit_n)
reps.append(0)
for i in range(1, num_cycles + 1):
if delay:
circuit.delay(delay, unit="us")
circuit.barrier()
circuit = measure_syndrome_bit(
circuit,
qreg_data,
qreg_syndrome,
creg_syndrome,
qreg_ref=qreg_ref,
)
circuit = apply_correction_bit(circuit, qreg_data, creg_syndrome)
circuit_n = circuit.copy()
if i % cycles_per_circuit == 0:
circuit_n = apply_final_readout(
circuit_n,
qreg_data,
creg_data,
qreg_ref=qreg_ref,
creg_ref=creg_ref,
)
circuits.append(circuit_n)
reps.append(i)
return circuits, np.array(reps)
num_cycles = 40
cycles_per_circuit = 4
nq_ref = 3
circuits, rep_array = build_error_correction_sequence(
num_cycles, cycles_per_circuit, nq_ref=3, delay=5
)

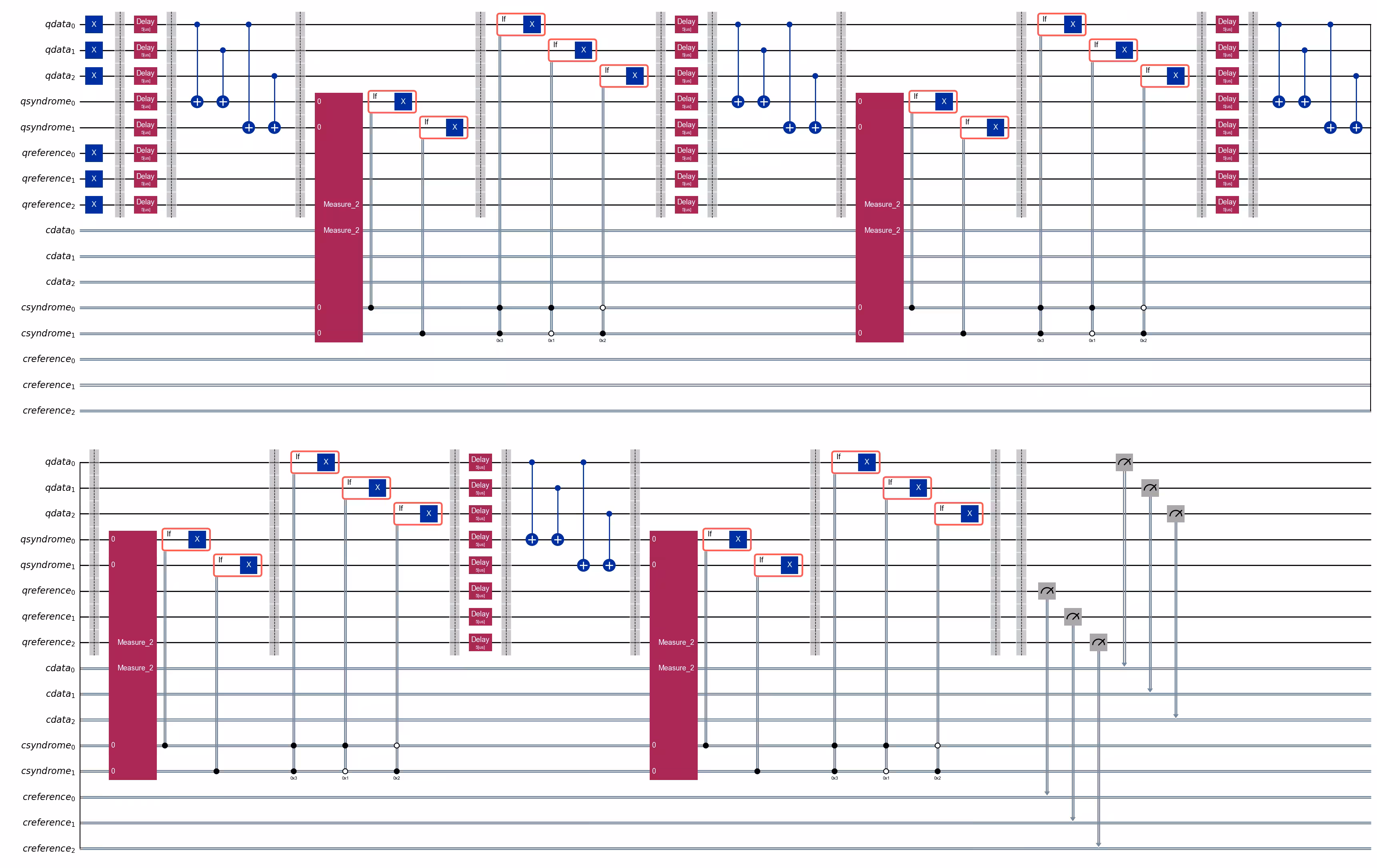

circuits[1].draw(output="mpl", cregbundle=False, fold=50)

Krok 2: Optymalizacja problemu pod kątem wykonania kwantowego na sprzęcie
Aby skrócić całkowity czas wykonania zadania, prymitywy Qiskit akceptują tylko obwody i obserwable zgodne z instrukcjami i połączeniami obsługiwanymi przez system docelowy (zwane obwodami i obserwablami ISA, od instruction set architecture — architektura zbioru instrukcji). Dowiedz się więcej o transpilacji.
Generowanie obwodów ISA
Zaczniemy od znalezienia początkowego układu (czyli wyboru fizycznych qubitów, na które zmapujemy nasze circuits), transpilując najdłuższy z naszych circuits za pomocą wstępnie ustawionego pass managera z poziomem optymalizacji 3.
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager
pm = generate_preset_pass_manager(backend=backend, optimization_level=3)
isa_circuit_ref = pm.run(circuits[-1])
init_layout = isa_circuit_ref.layout.initial_index_layout(
filter_ancillas=True
)
print(init_layout)
[56, 44, 62, 43, 63, 22, 48, 67]
Dla qubitów referencyjnych, do których porównamy naszą logiczną pamięć kwantową, wybierzemy najlepsze dostępne qubity pod względem czasu koherencji tłumienia amplitudy ().
# get all qubits ordered by T1
t1_data = []
for i in range(backend.num_qubits):
try:
t1_us = backend.properties().t1(i) * 1e6
except Exception:
t1_us = 0.0
t1_data.append((i, t1_us))
t1_data_sorted = sorted(t1_data, key=lambda x: x[1], reverse=True)
# exclude the qubits we have already mapped the error correcting code to
t1_data_sorted = [
t1_data for t1_data in t1_data_sorted if t1_data[0] not in init_layout[:5]
]
# use the best qubits in terms of T1 for the reference qubits
init_layout = init_layout[:5] + [t1_data[0] for t1_data in t1_data_sorted[:3]]
print(init_layout)
[56, 44, 62, 43, 63, 143, 131, 31]
# These are the resulting T1 times
properties = backend.properties()
print("Amplitude damping decoherence times for code data qubits:")
for q in init_layout[:3]:
t1 = properties.t1(q)
print(f"qubit {q}: T1 = {t1 * 1e6:.0f} mus")
print("\nAmplitude damping decoherence times for reference qubits:")
for q in init_layout[-3:]:
t1 = properties.t1(q)
print(f"qubit {q}: T1 = {t1 * 1e6:.0f} mus")
Amplitude damping decoherence times code data qubits:
qubit 56: T1 = 322 mus
qubit 44: T1 = 263 mus
qubit 62: T1 = 290 mus
Amplitude damping decoherence times reference qubits:
qubit 143: T1 = 442 mus
qubit 131: T1 = 410 mus
qubit 31: T1 = 401 mus
# now we transpile all circuits to this initial layout; this way each circuit is run on the same qubits and we can make a fair comparison
pm = generate_preset_pass_manager(
backend=backend,
optimization_level=3,
initial_layout=init_layout,
)
isa_circuits = pm.run(circuits)
isa_circuits[1].draw("mpl", cregbundle=False, fold=50)

Krok 3. Wykonanie przy użyciu prymitywów Qiskit
sampler = Sampler(mode=backend)
sampler.options.environment.job_tags = ["TUT-REPCODE"]
sampler.options.max_execution_time = 600 # this workload is expected to be under 10s, but it is generally a good habit to set a max execution time (here 600s = 10m)
job = sampler.run(isa_circuits, shots=1000)
print(job.job_id())
job.status()
'DONE'
Krok 4: Post-processing i zwrot wyniku w żądanym formacie klasycznym
Porównamy teraz współczynniki błędów w funkcji czasu między pamięcią logiczną wykorzystującą 3-qubitowy kod powtórzeniowy a poszczególnymi niekodowanymi qubitami referencyjnymi.
results = job.result()
def correct_counts(counts_dict):
"""
Corrects the measured logical qubit encoded in the repetition code using majority vote
"""
result = {"000": 0, "111": 0}
for bitstring, count in counts_dict.items():
key = "111" if bitstring.count("1") > 1 else "000"
result[key] += count
return result
accuracy = [] # logical qubit
accuracies_ref = np.zeros(
(len(results), nq_ref)
) # accuracies on individual reference qubits
for n, pub_result in enumerate(results):
# logical accuracy (one minus error probability) for active error correction with repetition code
counts = pub_result.data.cdata.get_counts()
shots = sum(counts.values())
counts_corrected = correct_counts(counts)
accuracy.append(counts_corrected.get("111", 0) / shots)
# accuracy for individual physical reference qubits without any error correction
for i in range(nq_ref):
counts = pub_result.data.creference.slice_bits(i).get_counts()
accuracies_ref[n, i] = counts.get("1", 0) / shots
accuracy = np.array(accuracy)
def error_proba_t1(N, t1):
"""
Exponential fitting function for amplitude damping vs. number of cycles
"""
t_cycle = 7.3e-6 # approximate time per cycle = 5 mus delay + 2.3 mus for error correction
return 1 - np.exp(-t_cycle * N / t1)
fig, ax = plt.subplots(1, 1, figsize=(15, 5))
ax.plot(
rep_array, (1.0 - accuracy) * 100.0, "ko-", linewidth=3, label="rep code"
)
for i in range(nq_ref):
accuracy_1q = accuracies_ref[:, i]
if i == 0:
ax.plot(
rep_array,
(1.0 - accuracy_1q) * 100.0,
"go-",
linewidth=1,
label="1q reference",
)
else:
ax.plot(rep_array, (1.0 - accuracy_1q) * 100.0, "go-", linewidth=1)
params_bf, pcov = curve_fit(
error_proba_t1, rep_array, 1.0 - accuracy, bounds=([0, 5e-3])
)
t1_bf = params_bf[0]
print(f"Best-fit effective T1 = {t1_bf * 1e6:.0f} us")
error_prob_bf = error_proba_t1(
rep_array, t1_bf
) # np.array([1 - np.exp(-t_cycle * nt/t1) for nt in rep_array])
ax.plot(rep_array, error_prob_bf * 100.0, "k--", linewidth=1)
ax.set_xlabel("error correction rounds")
ax.set_ylabel("error [%]")
ax.set_ylim(bottom=0)
ax.legend(fontsize=15);
Best-fit effective T1 = 1397 us

Wyraźnie widzimy poprawiony czas życia stanu , nawet w porównaniu z najlepszymi (niekodowanymi) fizycznymi qubitami. Pamiętaj jednak, że ten eksperyment koryguje tylko jeden rodzaj błędu, mianowicie bit-flipy. Czy potrafisz poprawić czas życia logicznego qubitu? Możesz spróbować zoptymalizować czas opóźnienia, zwiększyć rozmiar kodu powtórzeniowego powyżej itd.
Kolejne kroki
Jeśli ta praca Cię zainteresowała, może zainteresować Cię również następujący materiał:
-
Kurs podstaw kwantowej korekcji błędów - dowiedz się więcej o kwantowej korekcji błędów
-
Samouczek wykrywania błędów o niskim narzucie za pomocą kodów czasoprzestrzennych - naucz się, jak używać kontroli Pauliego do wykrywania błędów i post-selekcji próbek
