Metody kompilacji dla obwodów symulacji Hamiltoniana
Szacowane zużycie: poniżej 1 minuty na procesorze IBM Heron (UWAGA: To jest jedynie oszacowanie. Twój czas może się różnić.)
Wyniki uczenia
Po ukończeniu tego samouczka zrozumiesz:
- Jak używać transpilera Qiskit z algorytmem SABRE do optymalizacji układu i trasowania
- Jak korzystać z transpilera opartego na AI do zaawansowanej optymalizacji obwodów
- Jak używać wtyczki Rustiq do syntezy operacji
PauliEvolutionGatew obwodach symulacji Hamiltoniana - Jak przeprowadzać benchmark i porównywać metody kompilacji pod względem głębokości dwuqubitowej, całkowitej liczby bramek i czasu działania
Wymagania wstępne
Zalecamy zapoznanie się z następującymi tematami przed rozpoczęciem tego samouczka:
Tło
Kompilacja obwodów kwantowych przekształca wysokopoziomowy algorytm kwantowy w fizyczny obwód, który spełnia ograniczenia docelowego sprzętu. Skuteczna kompilacja może znacząco zmniejszyć głębokość obwodu i liczbę bramek, co bezpośrednio wpływa na jakość wyników na kwantowych urządzeniach krótkoterminowych.
Ten samouczek przeprowadza benchmark trzech metod kompilacji na obwodach symulacji Hamiltoniana zbudowanych z użyciem PauliEvolutionGate. Obwody te modelują parowe interakcje między qubitami (takie jak wyrazy , i ) i są powszechne w chemii kwantowej, fizyce materii skondensowanej i nauce o materiałach.
Obwody benchmarkowe pochodzą z kolekcji Hamlib, dostępnej przez repozytorium Benchpress. Hamlib dostarcza zestandaryzowany zestaw reprezentatywnych hamiltonianów, co umożliwia porównywanie strategii kompilacji na realistycznych zadaniach symulacji.
Przegląd metod kompilacji
Transpiler Qiskit z algorytmem SABRE
Transpiler Qiskit używa algorytmu SABRE (SWAP-based BidiREctional heuristic search) do optymalizacji układu i trasowania obwodu. SABRE skupia się na minimalizacji bramek SWAP i ich wpływu na głębokość obwodu przy jednoczesnym przestrzeganiu ograniczeń łączności sprzętu. Jest to metoda ogólnego przeznaczenia, która zapewnia dobry balans między wydajnością a czasem kompilacji. Więcej szczegółów znajdziesz w [1]. Zalety i eksploracja parametrów algorytmu SABRE są omówione dogłębnie w osobnym samouczku.
Transpiler oparty na AI
Transpiler oparty na AI używa uczenia maszynowego do przewidywania optymalnych strategii transpilacji, analizując wzorce w strukturze obwodu i ograniczeniach sprzętu. Może także stosować przejście AIPauliNetworkSynthesis, które celuje w obwody sieci Pauliego przy użyciu podejścia syntezy opartego na uczeniu przez wzmacnianie. Więcej informacji znajdziesz w [2] i [3].
Wtyczka Rustiq
Wtyczka Rustiq zapewnia zaawansowane techniki syntezy specjalnie dla operacji PauliEvolutionGate, które reprezentują rotacje Pauliego powszechnie używane w dynamice Trotteryzowanej. Jest zaprojektowana do tworzenia niskopoziomowych dekompozycji obwodów dla zadań symulacji Hamiltoniana. Więcej szczegółów znajdziesz w [4].
Kluczowe metryki
Porównujemy trzy metody pod względem następujących metryk:
- Głębokość dwuqubitowa: Głębokość obwodu liczona wyłącznie z uwzględnieniem bramek dwuqubitowych. Często to ona stanowi wąskie gardło dla wierności na prawdziwym sprzęcie.
- Rozmiar obwodu (całkowita liczba bramek): Całkowita liczba bramek w przetranspilowanym obwodzie.
- Czas działania: Czas zegarowy kompilacji.
Wymagania
Przed rozpoczęciem tego samouczka upewnij się, że masz zainstalowane następujące pakiety:
- Qiskit SDK v2.0 lub nowszy, z obsługą wizualizacji
- Qiskit Runtime v0.22 lub nowszy (
pip install qiskit-ibm-runtime) - Qiskit Aer (
pip install qiskit-aer) - Qiskit IBM Transpiler (
pip install qiskit-ibm-transpiler) - Lokalny tryb AI Transpiler Qiskit IBM (
pip install qiskit_ibm_ai_local_transpiler) - Networkx (
pip install networkx)
Konfiguracja
# Added by doQumentation — required packages for this notebook
!pip install -q matplotlib numpy qiskit qiskit-aer qiskit-ibm-runtime qiskit-ibm-transpiler requests scipy
from qiskit.circuit import QuantumCircuit
from qiskit_ibm_runtime import QiskitRuntimeService, SamplerV2
from qiskit.circuit.library import PauliEvolutionGate
from qiskit_ibm_transpiler import generate_ai_pass_manager
from qiskit.quantum_info import SparsePauliOp
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager
from qiskit.transpiler.passes.synthesis.high_level_synthesis import HLSConfig
from qiskit_aer import AerSimulator
from qiskit_aer.noise import NoiseModel, depolarizing_error
from collections import Counter
from statistics import mean, stdev
from scipy.sparse import SparseEfficiencyWarning
import time
import warnings
import matplotlib.pyplot as plt
import matplotlib.ticker as ticker
import numpy as np
import json
import requests
import logging
# Suppress noisy loggers and warnings
logging.getLogger(
"qiskit_ibm_transpiler.wrappers.ai_local_synthesis"
).setLevel(logging.ERROR)
warnings.filterwarnings("ignore", category=FutureWarning)
warnings.filterwarnings("ignore", category=SparseEfficiencyWarning)
seed = 42 # Seed for reproducibility
Połączenie z backendem
Wybierz backend, który zostanie użyty zarówno w przykładzie małej skali, jak i dużej skali. Backend określa mapę sprzężeń i bramki bazowe, na które transpiler będzie celować.
# QiskitRuntimeService.save_account(channel="ibm_quantum_platform",
# token="<YOUR-API-KEY>", overwrite=True, set_as_default=True)
service = QiskitRuntimeService(channel="ibm_quantum_platform")
backend = service.least_busy(operational=True, simulator=False)
print(f"Using backend: {backend.name}")
Using backend: ibm_pittsburgh
Definiowanie menadżerów przejść
Skonfiguruj trzy metody kompilacji.
# SABRE pass manager (Qiskit default at optimization level 3)
pm_sabre = generate_preset_pass_manager(
optimization_level=3, backend=backend, seed_transpiler=seed
)
# AI transpiler pass manager (local mode)
pm_ai = generate_ai_pass_manager(
backend=backend, optimization_level=3, ai_optimization_level=3
)
Fetching 127 files: 0%| | 0/127 [00:00<?, ?it/s]
# Rustiq pass manager for PauliEvolutionGate synthesis
hls_config = HLSConfig(
PauliEvolution=[
(
"rustiq",
{
"nshuffles": 400,
"upto_phase": True,
"fix_clifford": True,
"preserve_order": False,
"metric": "depth",
},
)
]
)
pm_rustiq = generate_preset_pass_manager(
optimization_level=3,
backend=backend,
hls_config=hls_config,
seed_transpiler=seed,
)
Definiowanie funkcji pomocniczych
Poniższa funkcja transpiluje listę obwodów przy użyciu danego menadżera przejść i rejestruje kluczowe metryki (głębokość dwuqubitową, rozmiar obwodu i czas działania) dla każdego obwodu.
def capture_transpilation_metrics(
results, pass_manager, circuits, method_name
):
"""
Transpile circuits and append one metrics record per circuit to
``results``.
Args:
results (list): List of dicts to append the metrics records to.
pass_manager: Pass manager used for transpilation.
circuits (list): List of quantum circuits to transpile.
method_name (str): Name of the transpilation method.
Returns:
list: List of transpiled circuits.
"""
transpiled_circuits = []
for i, qc in enumerate(circuits):
start_time = time.time()
transpiled_qc = pass_manager.run(qc)
end_time = time.time()
# Decompose swaps for consistency across methods
transpiled_qc = transpiled_qc.decompose(gates_to_decompose=["swap"])
transpilation_time = end_time - start_time
two_qubit_depth = transpiled_qc.depth(
lambda x: x.operation.num_qubits == 2
)
circuit_size = transpiled_qc.size()
results.append(
{
"method": method_name,
"qc_name": qc.name,
"qc_index": i,
"num_qubits": qc.num_qubits,
"two_qubit_depth": two_qubit_depth,
"size": circuit_size,
"runtime": transpilation_time,
}
)
transpiled_circuits.append(transpiled_qc)
print(
f"[{method_name}] Circuit {i} ({qc.name}): "
f"2Q depth={two_qubit_depth}, size={circuit_size}, "
f"time={transpilation_time:.2f}s"
)
return transpiled_circuits
def _method_order(results):
"""Return the distinct method names in their first-seen order."""
order = []
for r in results:
if r["method"] not in order:
order.append(r["method"])
return order
def print_summary_table(results):
"""
Print the mean and standard deviation of each metric per compilation
method, followed by the mean percent improvement relative to SABRE.
"""
metrics = [
("two_qubit_depth", "2Q Depth"),
("size", "Gate Count"),
("runtime", "Runtime (s)"),
]
methods = _method_order(results)
by_method = {m: [r for r in results if r["method"] == m] for m in methods}
sabre_by_index = {r["qc_index"]: r for r in by_method.get("SABRE", [])}
col_w = 22
name_w = max(len(m) for m in methods)
header = f"{'Method':<{name_w}}" + "".join(
f" {label:>{col_w}}" for _, label in metrics
)
print("Mean +/- std per compilation method")
print(header)
print("-" * len(header))
for method in methods:
cells = []
for key, _ in metrics:
values = [r[key] for r in by_method[method]]
std = stdev(values) if len(values) > 1 else 0.0
cells.append(f"{mean(values):,.1f} +/- {std:,.1f}")
print(
f"{method:<{name_w}}" + "".join(f" {c:>{col_w}}" for c in cells)
)
others = [m for m in methods if m != "SABRE"]
if others and sabre_by_index:
print()
print("Mean % improvement vs SABRE (positive = better than SABRE)")
print(header)
print("-" * len(header))
for method in others:
cells = []
for key, _ in metrics:
pct = [
(sabre_by_index[r["qc_index"]][key] - r[key])
/ sabre_by_index[r["qc_index"]][key]
* 100
for r in by_method[method]
if sabre_by_index.get(r["qc_index"])
and sabre_by_index[r["qc_index"]][key]
]
if pct:
std = stdev(pct) if len(pct) > 1 else 0.0
cells.append(f"{mean(pct):+.1f}% +/- {std:.1f}%")
else:
cells.append("n/a")
print(
f"{method:<{name_w}}"
+ "".join(f" {c:>{col_w}}" for c in cells)
)
def print_per_circuit_comparison(results, num_rows=5):
"""
Print a per-metric comparison of the compilation methods for the
first ``num_rows`` circuits (sorted by qubit count). The best
(lowest) value for each metric is marked with an asterisk.
"""
metrics = [
("two_qubit_depth", "2Q Depth"),
("size", "Gate Count"),
("runtime", "Runtime (s)"),
]
methods = _method_order(results)
by_index = {}
for r in results:
by_index.setdefault(r["qc_index"], {})[r["method"]] = r
ordered = sorted(
by_index.items(),
key=lambda kv: (next(iter(kv[1].values()))["num_qubits"], kv[0]),
)[:num_rows]
for key, label in metrics:
print(f"{label} (first {num_rows} circuits by qubit count); * = best")
header = f"{'Idx':>3} {'Circuit':<16} {'Q':>3}" + "".join(
f"{m:>9}" for m in methods
)
print(header)
print("-" * len(header))
for idx, method_map in ordered:
any_record = next(iter(method_map.values()))
present = {
m: method_map[m][key] for m in methods if m in method_map
}
best = min(present.values())
line = (
f"{idx:>3} {any_record['qc_name'][:16]:<16} "
f"{any_record['num_qubits']:>3}"
)
for m in methods:
value = method_map[m][key]
text = f"{value:.2f}" if key == "runtime" else f"{int(value)}"
if value == best:
text += "*"
line += f"{text:>9}"
print(line)
print()
Wczytywanie obwodów Hamiltoniana z biblioteki Hamlib
Wczytujemy reprezentatywny zestaw hamiltonianów z repozytorium Benchpress i konstruujemy obwody PauliEvolutionGate. Obwody przekraczające liczbę qubitów backendu są usuwane, podobnie jak obwody, których rozmiar po dekompozycji przekracza 1500 bramek (aby zachować rozsądny czas transpilacji).
# Obtain the Hamiltonian JSON from the benchpress repository
url = "https://raw.githubusercontent.com/Qiskit/benchpress/e7b29ef7be4cc0d70237b8fdc03edbd698908eff/benchpress/hamiltonian/hamlib/100_representative.json"
response = requests.get(url)
response.raise_for_status()
ham_records = json.loads(response.text)
# Remove circuits that are too large for the backend
ham_records = [
h for h in ham_records if h["ham_qubits"] <= backend.num_qubits
]
# Build PauliEvolutionGate circuits
qc_ham_list = []
for h in ham_records:
terms = h["ham_hamlib_hamiltonian_terms"]
coeff = h["ham_hamlib_hamiltonian_coefficients"]
num_qubits = h["ham_qubits"]
name = h["ham_problem"]
evo_gate = PauliEvolutionGate(SparsePauliOp(terms, coeff))
qc = QuantumCircuit(num_qubits)
qc.name = name
qc.append(evo_gate, range(num_qubits))
qc_ham_list.append(qc)
# Remove circuits whose decomposed size exceeds 1500 gates so that transpilation completes in a reasonable time frame
qc_ham_list = [qc for qc in qc_ham_list if qc.decompose().size() <= 1500]
print(f"Total Hamiltonian circuits loaded: {len(qc_ham_list)}")
print(
f"Qubit range: {min(qc.num_qubits for qc in qc_ham_list)} to {max(qc.num_qubits for qc in qc_ham_list)}"
)
Total Hamiltonian circuits loaded: 42
Qubit range: 2 to 112
Podziel obwody na grupy małej skali (poniżej 20 qubitów) i dużej skali (20 lub więcej qubitów).
qc_small = [qc for qc in qc_ham_list if qc.num_qubits < 20]
qc_large = [qc for qc in qc_ham_list if qc.num_qubits >= 20]
print(f"Small-scale circuits (<20 qubits): {len(qc_small)}")
print(f"Large-scale circuits (>=20 qubits): {len(qc_large)}")
Small-scale circuits (<20 qubits): 20
Large-scale circuits (>=20 qubits): 22
Podgląd jednego z obwodów Hamiltoniana małej skali przed transpilacją.
# We decompose the circuit here, otherwise it would just be a PauliEvolutionGate box,
# which isn't very informative to look at!
qc_small[0].decompose().draw("mpl", fold=-1)
Przykład małej skali
W tej sekcji przeprowadzamy benchmark trzech metod kompilacji na obwodach Hamiltoniana z mniej niż 20 qubitami. Obwody te transpilują się szybko i dają wyraźny obraz tego, jak każda metoda radzi sobie z obwodami o umiarkowanej złożoności.
Krok 1: Odwzorowanie klasycznych danych wejściowych na problem kwantowy
Każdy hamiltonan jest zakodowany jako obwód PauliEvolutionGate. Obwody zostały już zbudowane w sekcji konfiguracji z danych benchmarkowych Hamlib.
Krok 2: Optymalizacja problemu pod kątem wykonania na sprzęcie kwantowym
Transpilujemy wszystkie obwody małej skali przy użyciu każdego z trzech menadżerów przejść, a następnie zbieramy metryki.
results_small = []
tqc_sabre_small = capture_transpilation_metrics(
results_small, pm_sabre, qc_small, "SABRE"
)
tqc_ai_small = capture_transpilation_metrics(
results_small, pm_ai, qc_small, "AI"
)
tqc_rustiq_small = capture_transpilation_metrics(
results_small, pm_rustiq, qc_small, "Rustiq"
)
[SABRE] Circuit 0 (all-vib-bh): 2Q depth=3, size=30, time=2.09s
[SABRE] Circuit 1 (all-vib-c2h): 2Q depth=18, size=111, time=0.01s
[SABRE] Circuit 2 (all-vib-o3): 2Q depth=6, size=58, time=0.00s
[SABRE] Circuit 3 (all-vib-c2h): 2Q depth=2, size=37, time=0.01s
[SABRE] Circuit 4 (graph-gnp_k-2): 2Q depth=24, size=126, time=0.01s
[SABRE] Circuit 5 (LiH): 2Q depth=66, size=285, time=0.01s
[SABRE] Circuit 6 (all-vib-fccf): 2Q depth=66, size=339, time=0.01s
[SABRE] Circuit 7 (all-vib-ch2): 2Q depth=88, size=413, time=0.01s
[SABRE] Circuit 8 (all-vib-f2): 2Q depth=180, size=1000, time=0.02s
[SABRE] Circuit 9 (all-vib-bhf2): 2Q depth=18, size=223, time=0.03s
[SABRE] Circuit 10 (graph-gnp_k-4): 2Q depth=122, size=675, time=0.02s
[SABRE] Circuit 11 (Be2): 2Q depth=343, size=1628, time=0.03s
[SABRE] Circuit 12 (all-vib-fccf): 2Q depth=14, size=134, time=0.00s
[SABRE] Circuit 13 (uf20-ham): 2Q depth=50, size=341, time=0.01s
[SABRE] Circuit 14 (TSP_Ncity-4): 2Q depth=118, size=615, time=0.01s
[SABRE] Circuit 15 (graph-complete_bipart): 2Q depth=232, size=1420, time=0.03s
[SABRE] Circuit 16 (all-vib-cyclo_propene): 2Q depth=18, size=354, time=0.93s
[SABRE] Circuit 17 (all-vib-hno): 2Q depth=6, size=174, time=0.14s
[SABRE] Circuit 18 (all-vib-fccf): 2Q depth=30, size=286, time=0.01s
[SABRE] Circuit 19 (tfim): 2Q depth=31, size=232, time=0.03s
[AI] Circuit 0 (all-vib-bh): 2Q depth=3, size=30, time=0.01s
Fetching 4 files: 0%| | 0/4 [00:00<?, ?it/s]
[AI] Circuit 1 (all-vib-c2h): 2Q depth=18, size=101, time=0.18s
[AI] Circuit 2 (all-vib-o3): 2Q depth=6, size=58, time=0.01s
[AI] Circuit 3 (all-vib-c2h): 2Q depth=2, size=37, time=0.01s
[AI] Circuit 4 (graph-gnp_k-2): 2Q depth=24, size=133, time=0.07s
[AI] Circuit 5 (LiH): 2Q depth=62, size=267, time=8.00s
[AI] Circuit 6 (all-vib-fccf): 2Q depth=65, size=300, time=0.18s
[AI] Circuit 7 (all-vib-ch2): 2Q depth=79, size=353, time=0.16s
[AI] Circuit 8 (all-vib-f2): 2Q depth=176, size=998, time=0.43s
[AI] Circuit 9 (all-vib-bhf2): 2Q depth=18, size=194, time=0.11s
[AI] Circuit 10 (graph-gnp_k-4): 2Q depth=114, size=668, time=0.18s
[AI] Circuit 11 (Be2): 2Q depth=292, size=1382, time=0.88s
[AI] Circuit 12 (all-vib-fccf): 2Q depth=14, size=134, time=0.01s
[AI] Circuit 13 (uf20-ham): 2Q depth=40, size=330, time=0.16s
[AI] Circuit 14 (TSP_Ncity-4): 2Q depth=96, size=600, time=0.29s
[AI] Circuit 15 (graph-complete_bipart): 2Q depth=231, size=1531, time=0.46s
[AI] Circuit 16 (all-vib-cyclo_propene): 2Q depth=18, size=309, time=0.25s
[AI] Circuit 17 (all-vib-hno): 2Q depth=10, size=198, time=0.15s
[AI] Circuit 18 (all-vib-fccf): 2Q depth=34, size=402, time=0.02s
[AI] Circuit 19 (tfim): 2Q depth=44, size=311, time=0.15s
[Rustiq] Circuit 0 (all-vib-bh): 2Q depth=3, size=30, time=0.01s
[Rustiq] Circuit 1 (all-vib-c2h): 2Q depth=13, size=69, time=0.00s
[Rustiq] Circuit 2 (all-vib-o3): 2Q depth=13, size=82, time=0.01s
[Rustiq] Circuit 3 (all-vib-c2h): 2Q depth=2, size=40, time=0.01s
[Rustiq] Circuit 4 (graph-gnp_k-2): 2Q depth=31, size=132, time=0.01s
[Rustiq] Circuit 5 (LiH): 2Q depth=59, size=285, time=0.01s
[Rustiq] Circuit 6 (all-vib-fccf): 2Q depth=34, size=193, time=0.00s
[Rustiq] Circuit 7 (all-vib-ch2): 2Q depth=49, size=302, time=0.01s
[Rustiq] Circuit 8 (all-vib-f2): 2Q depth=141, size=807, time=0.02s
[Rustiq] Circuit 9 (all-vib-bhf2): 2Q depth=13, size=146, time=0.02s
[Rustiq] Circuit 10 (graph-gnp_k-4): 2Q depth=129, size=683, time=0.02s
[Rustiq] Circuit 11 (Be2): 2Q depth=220, size=1101, time=0.02s
[Rustiq] Circuit 12 (all-vib-fccf): 2Q depth=53, size=333, time=0.01s
[Rustiq] Circuit 13 (uf20-ham): 2Q depth=63, size=425, time=0.01s
[Rustiq] Circuit 14 (TSP_Ncity-4): 2Q depth=123, size=767, time=0.02s
[Rustiq] Circuit 15 (graph-complete_bipart): 2Q depth=309, size=2107, time=0.05s
[Rustiq] Circuit 16 (all-vib-cyclo_propene): 2Q depth=16, size=283, time=0.32s
[Rustiq] Circuit 17 (all-vib-hno): 2Q depth=19, size=291, time=0.32s
[Rustiq] Circuit 18 (all-vib-fccf): 2Q depth=44, size=546, time=0.02s
[Rustiq] Circuit 19 (tfim): 2Q depth=24, size=416, time=0.01s
Poniższa tabela podsumowuje średnią i odchylenie standardowe każdej metryki dla wszystkich obwodów małej skali, wraz z procentową poprawą względem SABRE. Ponieważ rozmiary obwodów znacznie się różnią, odchylenie standardowe dostarcza ważnego kontekstu przy interpretacji średnich.
print_summary_table(results_small)
Mean +/- std per compilation method
Method 2Q Depth Gate Count Runtime (s)
------------------------------------------------------------------------------
SABRE 71.8 +/- 89.6 424.1 +/- 446.0 0.2 +/- 0.5
AI 67.3 +/- 80.2 416.8 +/- 426.7 0.6 +/- 1.8
Rustiq 67.9 +/- 80.0 451.9 +/- 484.7 0.0 +/- 0.1
Mean % improvement vs SABRE (positive = better than SABRE)
Method 2Q Depth Gate Count Runtime (s)
------------------------------------------------------------------------------
AI -2.1% +/- 19.8% -0.6% +/- 14.7% -5635.1% +/- 20725.2%
Rustiq -25.3% +/- 85.4% -16.3% +/- 50.4% -7.0% +/- 60.6%
Tabela na poziomie obwodów pokazuje, jak każda metoda wypada na poszczególnych obwodach. Najlepsza wartość dla każdej metryki jest oznaczona gwiazdką. Zauważ, że dla najprostszych obwodów wszystkie trzy metody często dają ten sam wynik.
print_per_circuit_comparison(results_small, num_rows=8)
2Q Depth (first 8 circuits by qubit count); * = best
Idx Circuit Q SABRE AI Rustiq
----------------------------------------------------
0 all-vib-bh 2 3* 3* 3*
1 all-vib-c2h 3 18 18 13*
2 all-vib-o3 4 6* 6* 13
3 all-vib-c2h 4 2* 2* 2*
4 graph-gnp_k-2 4 24* 24* 31
5 LiH 4 66 62 59*
6 all-vib-fccf 4 66 65 34*
7 all-vib-ch2 4 88 79 49*
Gate Count (first 8 circuits by qubit count); * = best
Idx Circuit Q SABRE AI Rustiq
----------------------------------------------------
0 all-vib-bh 2 30* 30* 30*
1 all-vib-c2h 3 111 101 69*
2 all-vib-o3 4 58* 58* 82
3 all-vib-c2h 4 37* 37* 40
4 graph-gnp_k-2 4 126* 133 132
5 LiH 4 285 267* 285
6 all-vib-fccf 4 339 300 193*
7 all-vib-ch2 4 413 353 302*
Runtime (s) (first 8 circuits by qubit count); * = best
Idx Circuit Q SABRE AI Rustiq
----------------------------------------------------
0 all-vib-bh 2 2.09 0.01 0.01*
1 all-vib-c2h 3 0.01 0.18 0.00*
2 all-vib-o3 4 0.00* 0.01 0.01
3 all-vib-c2h 4 0.01 0.01 0.01*
4 graph-gnp_k-2 4 0.01* 0.07 0.01
5 LiH 4 0.01* 8.00 0.01
6 all-vib-fccf 4 0.01 0.18 0.00*
7 all-vib-ch2 4 0.01 0.16 0.01*
Wizualizacja wyników
Poniższe wykresy porównują trzy metody dla każdej metryki na poziomie poszczególnych obwodów. Obwody są posortowane według liczby qubitów i oznaczone indeksem na osi x, ponieważ wiele obwodów może mieć tę samą liczbę qubitów.
def plot_transpilation_comparison(results, title_prefix):
"""
Create a three-panel figure comparing compilation methods on
two-qubit depth, circuit size, and runtime.
Circuits are sorted by qubit count and plotted by circuit index.
"""
methods = _method_order(results)
palette = {"SABRE": "#1f77b4", "AI": "#ff7f0e", "Rustiq": "#2ca02c"}
markers = {"SABRE": "o", "AI": "^", "Rustiq": "s"}
# Order circuits by qubit count (then index) and map to plot positions
ref = sorted(
[r for r in results if r["method"] == methods[0]],
key=lambda r: (r["num_qubits"], r["qc_index"]),
)
pos_map = {r["qc_index"]: pos for pos, r in enumerate(ref)}
tick_positions = [pos_map[r["qc_index"]] for r in ref]
tick_labels = [
f"{pos_map[r['qc_index']]} ({r['num_qubits']}q)" for r in ref
]
metrics = [
("two_qubit_depth", "Two-Qubit Depth"),
("size", "Total Gate Count (Circuit Size)"),
("runtime", "Transpilation Runtime (s)"),
]
fig, axes = plt.subplots(1, 3, figsize=(20, 5.5))
fig.suptitle(title_prefix, fontsize=15, fontweight="bold", y=1.02)
for ax, (metric, ylabel) in zip(axes, metrics):
for method in methods:
subset = sorted(
[r for r in results if r["method"] == method],
key=lambda r: pos_map[r["qc_index"]],
)
ax.plot(
[pos_map[r["qc_index"]] for r in subset],
[r[metric] for r in subset],
marker=markers.get(method, "o"),
label=method,
color=palette.get(method, None),
linewidth=1.5,
markersize=6,
alpha=0.85,
)
ax.set_xlabel("Circuit Index (num qubits)", fontsize=11)
ax.set_ylabel(ylabel, fontsize=11)
ax.legend(frameon=True, fontsize=9)
ax.grid(True, linestyle="--", alpha=0.4)
step = max(1, len(tick_positions) // 15)
ax.set_xticks(tick_positions[::step])
ax.set_xticklabels(
[tick_labels[i] for i in range(0, len(tick_labels), step)],
fontsize=7,
rotation=45,
ha="right",
)
plt.tight_layout()
plt.show()
def plot_pct_improvement_vs_sabre(results, title_prefix):
"""
Plot the per-circuit percent improvement of each non-SABRE method
relative to SABRE, for each metric. A positive value means the
method improved on SABRE; negative means SABRE was better.
"""
metrics = [
("two_qubit_depth", "2Q Depth"),
("size", "Gate Count"),
("runtime", "Runtime"),
]
palette = {"AI": "#ff7f0e", "Rustiq": "#2ca02c"}
markers = {"AI": "^", "Rustiq": "s"}
methods = _method_order(results)
sabre = sorted(
[r for r in results if r["method"] == "SABRE"],
key=lambda r: (r["num_qubits"], r["qc_index"]),
)
other_methods = [m for m in methods if m != "SABRE"]
tick_positions = list(range(len(sabre)))
tick_labels = [
f"{i} ({sabre[i]['num_qubits']}q)" for i in range(len(sabre))
]
fig, axes = plt.subplots(1, 3, figsize=(20, 5.5))
fig.suptitle(
f"{title_prefix}: % Improvement over SABRE",
fontsize=15,
fontweight="bold",
y=1.02,
)
for ax, (metric, label) in zip(axes, metrics):
ax.axhline(0, color="#1f77b4", linewidth=2, label="SABRE (baseline)")
for method in other_methods:
data = sorted(
[r for r in results if r["method"] == method],
key=lambda r: (r["num_qubits"], r["qc_index"]),
)
pct = [
(sabre[i][metric] - data[i][metric]) / sabre[i][metric] * 100
for i in range(len(sabre))
]
ax.plot(
tick_positions,
pct,
marker=markers.get(method, "o"),
label=method,
color=palette.get(method, None),
linewidth=1.5,
markersize=6,
alpha=0.85,
)
ax.set_xlabel("Circuit Index (num qubits)", fontsize=11)
ax.set_ylabel(f"% Improvement ({label})", fontsize=11)
ax.legend(frameon=True, fontsize=9)
ax.grid(True, linestyle="--", alpha=0.4)
step = max(1, len(tick_positions) // 15)
ax.set_xticks(tick_positions[::step])
ax.set_xticklabels(
[tick_labels[i] for i in range(0, len(tick_labels), step)],
fontsize=7,
rotation=45,
ha="right",
)
ylims = ax.get_ylim()
ax.axhspan(0, max(ylims[1], 1), alpha=0.04, color="green")
ax.axhspan(min(ylims[0], -1), 0, alpha=0.04, color="red")
plt.tight_layout()
plt.show()

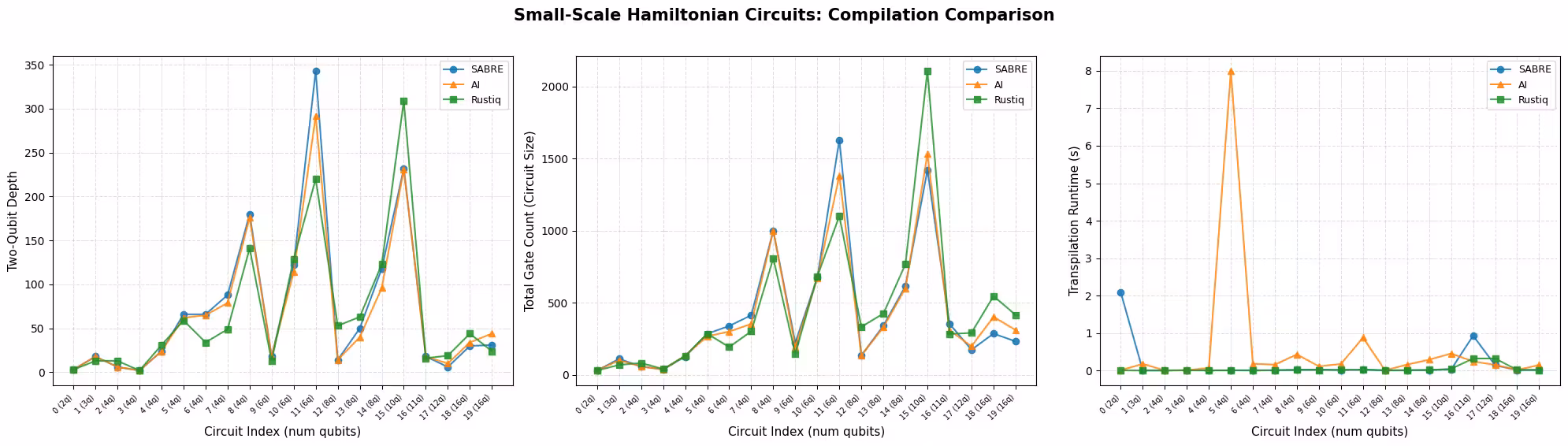

plot_transpilation_comparison(
results_small,
"Small-Scale Hamiltonian Circuits: Compilation Comparison",
)

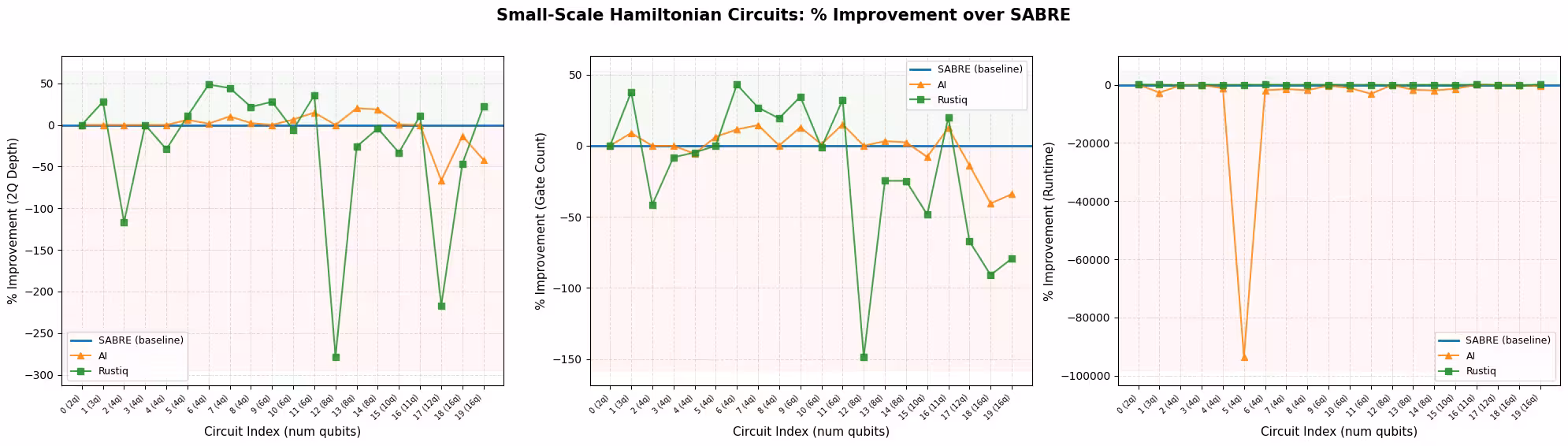

plot_pct_improvement_vs_sabre(
results_small,
"Small-Scale Hamiltonian Circuits",
)
W tej skali wszystkie trzy menadżery przejść dają dobre wyniki, a ich średnie wyniki są zbliżone. Wynika to głównie z tego, że małe obwody pozostawiają ograniczone pole do dalszej optymalizacji, przez co metody mają tendencję do zbiegania się do podobnych rozwiązań.
W tym przykładzie Rustiq daje najbardziej zmienne wyniki, z największymi wartościami odstającymi zarówno pod względem głębokości dwuqubitowej, jak i liczby bramek. Choć ta zmienność oznacza, że czasem wypada gorzej, to znaczy też, że Rustiq okazjonalnie znajduje lepsze rozwiązania niż pozostałe dwie metody. Transpiler AI jest bardziej stabilny w swoich wynikach w porównaniu z SABRE i Rustiq, ściśle śledząc wyniki na większości obwodów bez wielu wartości odstających.
Pod względem czasu działania SABRE i Rustiq są oba szybkie, podczas gdy transpiler oparty na AI jest zauważalnie wolniejszy na niektórych obwodach.
Najlepsza metoda według metryki
Poniższy wykres pokazuje, jak często każda metoda osiągała najlepszą (najniższą) wartość dla każdej metryki. Remisy są możliwe: dla prostszych obwodów wiele metod może osiągnąć tę samą optymalną głębokość dwuqubitową lub liczbę bramek. W przypadku remisu wszystkie zremisowane metody otrzymują zaliczenie, więc wartości procentowe dla danej metryki mogą sumować się do ponad 100%.
def plot_best_method_bars(results, metrics_list=None):
"""
Plot a grouped bar chart showing the percentage of circuits
where each method achieved the best (lowest) value for each metric.
Ties are counted for all tied methods, so percentages per metric
can sum to more than 100%.
"""
if metrics_list is None:
metrics_list = ["two_qubit_depth", "size", "runtime"]
labels = {
"two_qubit_depth": "2Q Depth",
"size": "Gate Count",
"runtime": "Runtime",
}
methods = _method_order(results)
palette = {"SABRE": "#1f77b4", "AI": "#ff7f0e", "Rustiq": "#2ca02c"}
by_index = {}
for r in results:
by_index.setdefault(r["qc_index"], []).append(r)
n_circuits = len(by_index)
win_data = {m: [] for m in methods}
tie_counts = []
metric_labels = []
for metric in metrics_list:
metric_labels.append(
labels.get(metric, metric.replace("_", " ").title())
)
counts = Counter()
ties = 0
for group in by_index.values():
min_val = min(r[metric] for r in group)
best = [r["method"] for r in group if r[metric] == min_val]
if len(best) > 1:
ties += 1
counts.update(best)
tie_counts.append(ties)
for m in methods:
win_data[m].append(counts.get(m, 0) / n_circuits * 100)
x = np.arange(len(metric_labels))
width = 0.22
fig, ax = plt.subplots(figsize=(8, 5))
for i, method in enumerate(methods):
bars = ax.bar(
x + i * width,
win_data[method],
width,
label=method,
color=palette.get(method, None),
edgecolor="black",
linewidth=0.5,
)
for bar in bars:
height = bar.get_height()
if height > 0:
ax.text(
bar.get_x() + bar.get_width() / 2,
height + 1.5,
f"{height:.0f}%",
ha="center",
va="bottom",
fontsize=9,
)
# Annotate tie counts below each metric label
for j, ties in enumerate(tie_counts):
if ties > 0:
ax.text(
x[j] + width,
-8,
f"({ties} tie{'s' if ties != 1 else ''})",
ha="center",
va="top",
fontsize=8,
color="gray",
)
ax.set_xticks(x + width)
ax.set_xticklabels(metric_labels, fontsize=11)
ax.set_ylabel("Circuits with best value (%)", fontsize=11)
ax.set_title(
"Best-Performing Method by Metric (ties counted for all tied methods)",
fontsize=12,
fontweight="bold",
)
ax.legend(frameon=True, fontsize=10)
ax.set_ylim(-12, 120)
ax.yaxis.set_major_formatter(ticker.PercentFormatter())
ax.grid(axis="y", linestyle="--", alpha=0.4)
plt.tight_layout()
plt.show()
plot_best_method_bars(results_small)
W tym przykładzie trzy metody wypadają bardzo podobnie na obwodach małej skali. Pod względem głębokości dwuqubitowej i liczby bramek odsetek obwodów, na których każda metoda jest najlepsza, jest zbliżony (około 35–55%), a wiele obwodów kończy się remisami, ponieważ najprostsze obwody często mają jedno optymalne rozwiązanie, które wiele metod odnajduje. Najwyraźniejsza różnica widoczna jest w czasie działania: SABRE i Rustiq są każdy najszybszy w około połowie obwodów, podczas gdy transpiler oparty na AI rzadko jest najszybszy. Biorąc pod uwagę wszystkie trzy metryki łącznie, Rustiq ma nieznaczną ogólną przewagę jest najczęstszym zwycięzcą pod względem głębokości dwuqubitowej i pozostaje konkurencyjny pod względem liczby bramek i czasu działania.
Krok 3: Wykonanie z użyciem prymitywów Qiskit
Aby ocenić, jak jakość transpilacji wpływa na wykonanie w warunkach szumu, używamy techniki obwodów lustrzanych. Dla każdego przetranspilowanego obwodu dołączamy jego odwrotność , tak aby łączny obwód był teoretycznie operacją tożsamości. Wychodząc ze stanu , idealne (bezszumowe) wykonanie zwróciłoby łańcuch samych zer z prawdopodobieństwem 1.
W praktyce błędy bramek kumulują się przez cały obwód, więc prawdopodobieństwo odzyskania spada. Metoda kompilacji, która produkuje płytszy obwód z mniejszą liczbą bramek, będzie kumulować mniej szumu.
Podejście z obwodami lustrzanymi jest atrakcyjnie proste i skaluje się do dowolnego rozmiaru obwodu, ponieważ oczekiwany wynik to zawsze i nie jest wymagana klasyczna symulacja stanu idealnego. Należy jednak wziąć pod uwagę następujące zastrzeżenia: obwód lustrzany jest proxy dla rzeczywistego obwodu (a nie samym obwodem), podwaja liczbę bramek (co wyolbrzymia efekt szumu) i może niedoszacowywać pewnych błędów, gdy szum symetrycznie się znosi na granicy lustrzanej.
Wybieramy obwód o indeksie 6 z zestawu małej skali i uruchamiamy obwody lustrzane na symulatorze Aer z prostym modelem szumu depolaryzacyjnego.
# Select circuit index 6 from the small-scale transpiled circuits
test_idx = 6
test_circuit = qc_small[test_idx]
print(f"Test circuit: {test_circuit.name}, {test_circuit.num_qubits} qubits")
# Get the transpiled versions
tqc_methods_small = {
"SABRE": tqc_sabre_small[test_idx],
"AI": tqc_ai_small[test_idx],
"Rustiq": tqc_rustiq_small[test_idx],
}
# Show transpilation metrics for this circuit
print(f"\nTranspilation metrics for circuit index {test_idx}:")
for method, tqc in tqc_methods_small.items():
depth_2q = tqc.depth(lambda x: x.operation.num_qubits == 2)
size = tqc.size()
print(f" {method:8s} 2Q depth={depth_2q:5d} size={size:6d}")
Test circuit: all-vib-fccf, 4 qubits
Transpilation metrics for circuit index 6:
SABRE 2Q depth= 66 size= 339
AI 2Q depth= 65 size= 300
Rustiq 2Q depth= 34 size= 193
Zbuduj obwody lustrzane (dołącz ), przemapuj na ciągłe indeksy qubitów, aby symulator obsługiwał tylko aktywne qubity, i uruchom na zaszumionym symulatorze Aer.
def remap_to_contiguous(tqc):
"""Remap a transpiled circuit to use contiguous qubit indices.
Transpiled circuits target specific physical qubits (e.g., qubit 45, 67)
on a large backend. This remaps them to 0, 1, 2, ... so Aer only
simulates the active qubits.
"""
active = sorted(
{tqc.find_bit(q).index for inst in tqc.data for q in inst.qubits}
)
qubit_map = {old: new for new, old in enumerate(active)}
new_qc = QuantumCircuit(len(active))
for inst in tqc.data:
old_indices = [tqc.find_bit(q).index for q in inst.qubits]
new_qc.append(inst.operation, [qubit_map[i] for i in old_indices])
return new_qc
def build_mirror_circuit(tqc):
"""Build a mirror circuit: U followed by U-dagger, with measurements.
The combined circuit U-dagger @ U should be the identity, so measuring
all zeros indicates a noise-free execution.
"""
tqc_compact = remap_to_contiguous(tqc)
mirror = tqc_compact.compose(tqc_compact.inverse())
mirror.measure_all()
return mirror
# Build a simple depolarizing noise model
noise_model = NoiseModel()
noise_model.add_all_qubit_quantum_error(
depolarizing_error(0.001, 1),
["sx", "x", "rz"], # ~0.1% per 1Q gate
)
noise_model.add_all_qubit_quantum_error(
depolarizing_error(0.01, 2),
["cx", "ecr"], # ~1% per 2Q gate
)
aer_sim = AerSimulator(noise_model=noise_model)
shots = 10000
fidelities = {}
for method, tqc in tqc_methods_small.items():
mirror = build_mirror_circuit(tqc)
sampler = SamplerV2(mode=aer_sim)
job = sampler.run([mirror], shots=shots)
result = job.result()
counts = result[0].data.meas.get_counts()
# Fidelity = fraction of all-zeros (error-free) outcomes
n_qubits = mirror.num_qubits - mirror.num_clbits # active qubits
all_zeros = "0" * mirror.num_qubits
fidelity = counts.get(all_zeros, 0) / shots
fidelities[method] = fidelity
print(
f"{method:8s} P(|00...0>) = {fidelity:.4f} ({counts.get(all_zeros, 0)}/{shots})"
)
SABRE P(|00...0>) = 0.7796 (7796/10000)
AI P(|00...0>) = 0.8073 (8073/10000)
Rustiq P(|00...0>) = 0.8923 (8923/10000)
def plot_mirror_results(tqc_methods, fidelities, circuit_name):
"""
Plot a three-panel comparison: fidelity, 2Q depth,
and gate count for each compilation method.
"""
methods = list(tqc_methods.keys())
palette = {"SABRE": "#1f77b4", "AI": "#ff7f0e", "Rustiq": "#2ca02c"}
colors = [palette.get(m, "gray") for m in methods]
fidelity_vals = [fidelities[m] for m in methods]
depth_vals = [
tqc_methods[m].depth(lambda x: x.operation.num_qubits == 2)
for m in methods
]
size_vals = [tqc_methods[m].size() for m in methods]
fig, axes = plt.subplots(1, 3, figsize=(16, 5))
fig.suptitle(
f"Mirror Circuit Results: {circuit_name}",
fontsize=14,
fontweight="bold",
y=1.02,
)
def _annotate_bars(ax, bars, values, fmt="{}"):
ymax = ax.get_ylim()[1]
for bar, val in zip(bars, values):
label = fmt.format(val)
y = val + ymax * 0.03
ax.text(
bar.get_x() + bar.get_width() / 2,
y,
label,
ha="center",
va="bottom",
fontsize=10,
fontweight="bold",
)
# Panel 1: Survival Probability
bars = axes[0].bar(
methods, fidelity_vals, color=colors, edgecolor="black", linewidth=0.5
)
axes[0].set_ylabel("Fidelity P(|00...0>)", fontsize=11)
axes[0].set_title("Fidelity (higher is better)", fontsize=12)
axes[0].set_ylim(
0, max(fidelity_vals) * 1.18 if max(fidelity_vals) > 0 else 1.0
)
axes[0].grid(axis="y", linestyle="--", alpha=0.4)
_annotate_bars(axes[0], bars, fidelity_vals, fmt="{:.4f}")
# Panel 2: Two-Qubit Depth
bars = axes[1].bar(
methods, depth_vals, color=colors, edgecolor="black", linewidth=0.5
)
axes[1].set_ylabel("Two-Qubit Depth", fontsize=11)
axes[1].set_title("2Q Depth (lower is better)", fontsize=12)
axes[1].set_ylim(0, max(depth_vals) * 1.18)
axes[1].grid(axis="y", linestyle="--", alpha=0.4)
_annotate_bars(axes[1], bars, depth_vals)
# Panel 3: Gate Count
bars = axes[2].bar(
methods, size_vals, color=colors, edgecolor="black", linewidth=0.5
)
axes[2].set_ylabel("Total Gate Count", fontsize=11)
axes[2].set_title("Gate Count (lower is better)", fontsize=12)
axes[2].set_ylim(0, max(size_vals) * 1.18)
axes[2].grid(axis="y", linestyle="--", alpha=0.4)
_annotate_bars(axes[2], bars, size_vals)
plt.tight_layout()
plt.show()
plot_mirror_results(tqc_methods_small, fidelities, test_circuit.name)
Obserwacje
Metoda z najniższą głębokością dwuqubitową i najmniejszą liczbą bramek osiąga najwyższą wierność w warunkach szumu, co jest zgodne z oczekiwaniem, że krótsze obwody kumulują mniej szumu. Nawet niewielkie różnice w głębokości i liczbie bramek przekładają się na mierzalne różnice w wierności przy modelu szumu depolaryzacyjnego.
Pamiętaj, że wyniki te dotyczą jednego obwodu. Względna kolejność metod może się zmieniać w zależności od obwodu w zależności od struktury hamiltonianu.
Przykład sprzętowy dużej skali
W tej sekcji przeprowadzamy benchmark tych samych trzech metod kompilacji na obwodach Hamiltoniana z 20 lub więcej qubitami. Obwody te są bardziej reprezentatywne dla praktycznych zadań symulacji Hamiltoniana i testują, jak każda metoda skaluje się pod względem jakości obwodu i czasu kompilacji.
Kroki 1–4 łącznie
Przepływ pracy ma tę samą strukturę co przykład małej skali. Transpilujemy wszystkie obwody dużej skali przy użyciu każdej metody, zbieramy metryki i przesyłamy obwód lustrzany na prawdziwy sprzęt kwantowy.
results_large = []
tqc_sabre_large = capture_transpilation_metrics(
results_large, pm_sabre, qc_large, "SABRE"
)
tqc_ai_large = capture_transpilation_metrics(
results_large, pm_ai, qc_large, "AI"
)
tqc_rustiq_large = capture_transpilation_metrics(
results_large, pm_rustiq, qc_large, "Rustiq"
)
[SABRE] Circuit 0 (all-vib-hc3h2cn): 2Q depth=2, size=258, time=0.16s
[SABRE] Circuit 1 (ham-graph-gnp_k-5): 2Q depth=345, size=4036, time=0.08s
[SABRE] Circuit 2 (TSP_Ncity-5): 2Q depth=187, size=2045, time=0.04s
[SABRE] Circuit 3 (tfim): 2Q depth=100, size=489, time=0.21s
[SABRE] Circuit 4 (all-vib-h2co): 2Q depth=30, size=570, time=0.18s
[SABRE] Circuit 5 (uuf100-ham): 2Q depth=414, size=4779, time=0.09s
[SABRE] Circuit 6 (uuf100-ham): 2Q depth=523, size=5667, time=0.11s
[SABRE] Circuit 7 (graph-gnp_k-4): 2Q depth=3028, size=24885, time=0.39s
[SABRE] Circuit 8 (uf100-ham): 2Q depth=700, size=8271, time=0.15s
[SABRE] Circuit 9 (uf100-ham): 2Q depth=698, size=8957, time=0.15s
[SABRE] Circuit 10 (TSP_Ncity-7): 2Q depth=432, size=6353, time=0.12s
[SABRE] Circuit 11 (all-vib-cyclo_propene): 2Q depth=30, size=1144, time=0.20s
[SABRE] Circuit 12 (TSP_Ncity-8): 2Q depth=704, size=10287, time=0.18s
[SABRE] Circuit 13 (uf100-ham): 2Q depth=2454, size=30195, time=0.46s
[SABRE] Circuit 14 (tfim): 2Q depth=245, size=3670, time=0.08s
[SABRE] Circuit 15 (flat100-ham): 2Q depth=154, size=3836, time=0.12s
[SABRE] Circuit 16 (graph-regular_reg-4): 2Q depth=863, size=14063, time=0.22s
[SABRE] Circuit 17 (tfim): 2Q depth=581, size=8810, time=0.15s
[SABRE] Circuit 18 (FH_D-1): 2Q depth=1704, size=9528, time=0.35s
[SABRE] Circuit 19 (TSP_Ncity-10): 2Q depth=1091, size=22041, time=0.38s
[SABRE] Circuit 20 (TSP_Ncity-10): 2Q depth=1091, size=22005, time=0.38s
[SABRE] Circuit 21 (ham-unary-color02-queen13_13_k-4): 2Q depth=224, size=8321, time=0.17s
[AI] Circuit 0 (all-vib-hc3h2cn): 2Q depth=2, size=258, time=0.17s
[AI] Circuit 1 (ham-graph-gnp_k-5): 2Q depth=323, size=4418, time=3.13s
[AI] Circuit 2 (TSP_Ncity-5): 2Q depth=161, size=2229, time=1.47s
[AI] Circuit 3 (tfim): 2Q depth=20, size=402, time=0.34s
[AI] Circuit 4 (all-vib-h2co): 2Q depth=38, size=661, time=0.19s
[AI] Circuit 5 (uuf100-ham): 2Q depth=391, size=5130, time=3.27s
[AI] Circuit 6 (uuf100-ham): 2Q depth=463, size=6095, time=4.23s
[AI] Circuit 7 (graph-gnp_k-4): 2Q depth=3207, size=25641, time=15.15s
[AI] Circuit 8 (uf100-ham): 2Q depth=637, size=8267, time=5.87s
[AI] Circuit 9 (uf100-ham): 2Q depth=632, size=9330, time=7.29s
[AI] Circuit 10 (TSP_Ncity-7): 2Q depth=452, size=7418, time=6.02s
[AI] Circuit 11 (all-vib-cyclo_propene): 2Q depth=38, size=1323, time=0.27s
[AI] Circuit 12 (TSP_Ncity-8): 2Q depth=609, size=11131, time=10.07s
[AI] Circuit 13 (uf100-ham): 2Q depth=2251, size=31128, time=38.77s
[AI] Circuit 14 (tfim): 2Q depth=165, size=3460, time=1.64s
[AI] Circuit 15 (flat100-ham): 2Q depth=91, size=3497, time=2.49s
[AI] Circuit 16 (graph-regular_reg-4): 2Q depth=664, size=15256, time=12.35s
[AI] Circuit 17 (tfim): 2Q depth=583, size=9157, time=6.28s
[AI] Circuit 18 (FH_D-1): 2Q depth=1193, size=7754, time=4.54s
[AI] Circuit 19 (TSP_Ncity-10): 2Q depth=1134, size=22577, time=25.64s
[AI] Circuit 20 (TSP_Ncity-10): 2Q depth=1172, size=23851, time=28.97s
[AI] Circuit 21 (ham-unary-color02-queen13_13_k-4): 2Q depth=219, size=8600, time=8.85s
[Rustiq] Circuit 0 (all-vib-hc3h2cn): 2Q depth=2, size=257, time=0.16s
[Rustiq] Circuit 1 (ham-graph-gnp_k-5): 2Q depth=640, size=5831, time=0.13s
[Rustiq] Circuit 2 (TSP_Ncity-5): 2Q depth=408, size=3985, time=0.08s
[Rustiq] Circuit 3 (tfim): 2Q depth=31, size=688, time=0.07s
[Rustiq] Circuit 4 (all-vib-h2co): 2Q depth=65, size=1058, time=2.91s
[Rustiq] Circuit 5 (uuf100-ham): 2Q depth=633, size=6757, time=0.14s
[Rustiq] Circuit 6 (uuf100-ham): 2Q depth=795, size=8495, time=0.17s
[Rustiq] Circuit 7 (graph-gnp_k-4): 2Q depth=13768, size=139793, time=2.92s
[Rustiq] Circuit 8 (uf100-ham): 2Q depth=1099, size=11878, time=0.25s
[Rustiq] Circuit 9 (uf100-ham): 2Q depth=911, size=11111, time=0.22s
[Rustiq] Circuit 10 (TSP_Ncity-7): 2Q depth=1183, size=13197, time=0.27s
[Rustiq] Circuit 11 (all-vib-cyclo_propene): 2Q depth=67, size=2491, time=13.56s
[Rustiq] Circuit 12 (TSP_Ncity-8): 2Q depth=1615, size=21358, time=0.48s
[Rustiq] Circuit 13 (uf100-ham): 2Q depth=2920, size=40465, time=0.91s
[Rustiq] Circuit 14 (tfim): 2Q depth=489, size=6552, time=0.15s
[Rustiq] Circuit 15 (flat100-ham): 2Q depth=378, size=5906, time=0.14s
[Rustiq] Circuit 16 (graph-regular_reg-4): 2Q depth=12163, size=168679, time=2.94s
[Rustiq] Circuit 17 (tfim): 2Q depth=1208, size=17042, time=0.36s
[Rustiq] Circuit 18 (FH_D-1): 2Q depth=1061, size=24000, time=0.47s
[Rustiq] Circuit 19 (TSP_Ncity-10): 2Q depth=2565, size=41340, time=1.38s
[Rustiq] Circuit 20 (TSP_Ncity-10): 2Q depth=2565, size=41275, time=1.38s
[Rustiq] Circuit 21 (ham-unary-color02-queen13_13_k-4): 2Q depth=808, size=17548, time=0.42s
print_summary_table(results_large)
Mean +/- std per compilation method
Method 2Q Depth Gate Count Runtime (s)
------------------------------------------------------------------------------
SABRE 709.1 +/- 783.8 9,100.5 +/- 8,493.1 0.2 +/- 0.1
AI 656.6 +/- 777.5 9,435.6 +/- 8,853.0 8.5 +/- 10.2
Rustiq 2,062.5 +/- 3,631.1 26,804.8 +/- 43,403.1 1.3 +/- 2.9
Mean % improvement vs SABRE (positive = better than SABRE)
Method 2Q Depth Gate Count Runtime (s)
------------------------------------------------------------------------------
AI +9.6% +/- 22.8% -3.4% +/- 9.4% -3620.0% +/- 2405.5%
Rustiq -154.5% +/- 273.9% -137.1% +/- 233.2% -527.0% +/- 1405.5%
print_per_circuit_comparison(results_large, num_rows=8)
2Q Depth (first 8 circuits by qubit count); * = best
Idx Circuit Q SABRE AI Rustiq
----------------------------------------------------
0 all-vib-hc3h2cn 24 2* 2* 2*
1 ham-graph-gnp_k- 24 345 323* 640
2 TSP_Ncity-5 25 187 161* 408
3 tfim 26 100 20* 31
4 all-vib-h2co 32 30* 38 65
5 uuf100-ham 40 414 391* 633
6 uuf100-ham 40 523 463* 795
7 graph-gnp_k-4 40 3028* 3207 13768
Gate Count (first 8 circuits by qubit count); * = best
Idx Circuit Q SABRE AI Rustiq
----------------------------------------------------
0 all-vib-hc3h2cn 24 258 258 257*
1 ham-graph-gnp_k- 24 4036* 4418 5831
2 TSP_Ncity-5 25 2045* 2229 3985
3 tfim 26 489 402* 688
4 all-vib-h2co 32 570* 661 1058
5 uuf100-ham 40 4779* 5130 6757
6 uuf100-ham 40 5667* 6095 8495
7 graph-gnp_k-4 40 24885* 25641 139793
Runtime (s) (first 8 circuits by qubit count); * = best
Idx Circuit Q SABRE AI Rustiq
----------------------------------------------------
0 all-vib-hc3h2cn 24 0.16 0.17 0.16*
1 ham-graph-gnp_k- 24 0.08* 3.13 0.13
2 TSP_Ncity-5 25 0.04* 1.47 0.08
3 tfim 26 0.21 0.34 0.07*
4 all-vib-h2co 32 0.18* 0.19 2.91
5 uuf100-ham 40 0.09* 3.27 0.14
6 uuf100-ham 40 0.11* 4.23 0.17
7 graph-gnp_k-4 40 0.39* 15.15 2.92

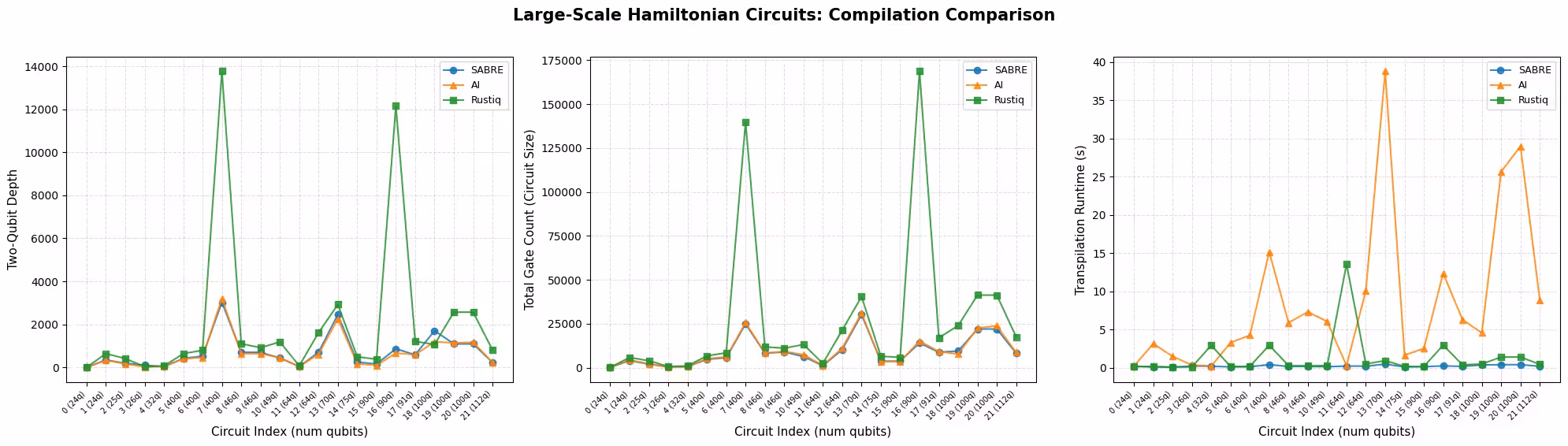

plot_transpilation_comparison(
results_large,
"Large-Scale Hamiltonian Circuits: Compilation Comparison",
)

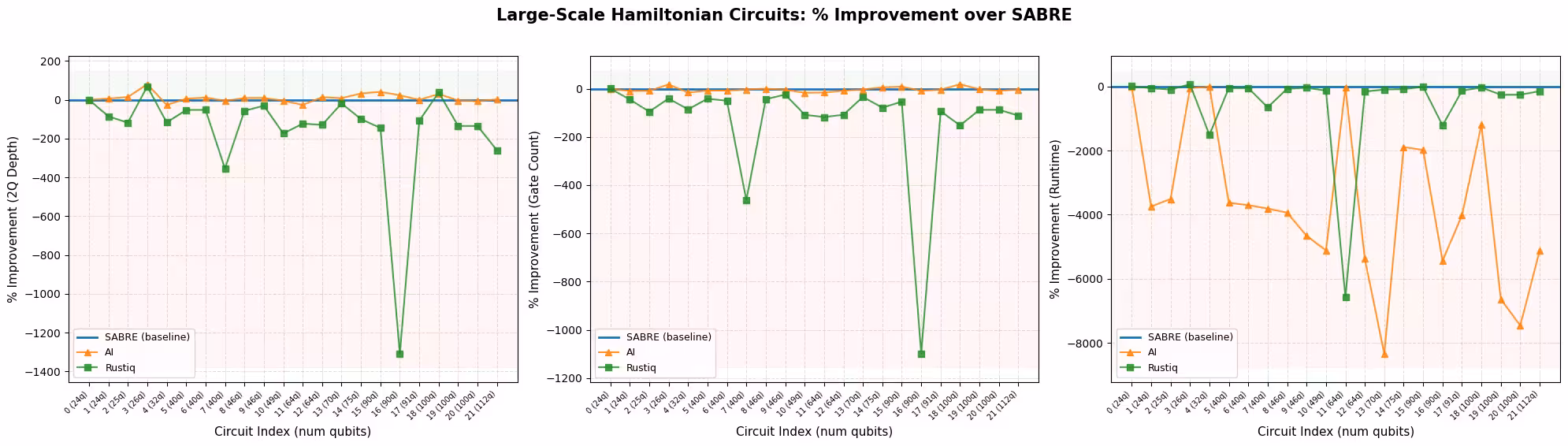

plot_pct_improvement_vs_sabre(
results_large,
"Large-Scale Hamiltonian Circuits",
)
plot_best_method_bars(results_large)
# Select circuit index 3 from the large-scale transpiled circuits
test_idx_large = 3
test_circuit_large = qc_large[test_idx_large]
print(
f"Test circuit: {test_circuit_large.name}, {test_circuit_large.num_qubits} qubits"
)
tqc_methods_large = {
"SABRE": tqc_sabre_large[test_idx_large],
"AI": tqc_ai_large[test_idx_large],
"Rustiq": tqc_rustiq_large[test_idx_large],
}
print(f"\nTranspilation metrics for circuit index {test_idx_large}:")
for method, tqc in tqc_methods_large.items():
depth_2q = tqc.depth(lambda x: x.operation.num_qubits == 2)
size = tqc.size()
print(f" {method:8s} 2Q depth={depth_2q:5d} size={size:6d}")
Test circuit: tfim, 26 qubits
Transpilation metrics for circuit index 3:
SABRE 2Q depth= 100 size= 489
AI 2Q depth= 20 size= 402
Rustiq 2Q depth= 31 size= 688
pm_mirror = generate_preset_pass_manager(
optimization_level=0, backend=backend
)
for method, tqc in tqc_methods_large.items():
# print the count ops for each circuit
mirror = tqc.copy()
mirror.compose(tqc.inverse(), inplace=True)
mirror.measure_all()
mirror = pm_mirror.run(mirror)
print(f"\n{method} transpiled circuit:")
print(tqc.count_ops())
print(f"{method} mirror circuit count ops:")
print(mirror.count_ops())
SABRE transpiled circuit:
OrderedDict({'sx': 211, 'rz': 163, 'cz': 104, 'x': 11})
SABRE mirror circuit count ops:
OrderedDict({'rz': 1170, 'sx': 422, 'cz': 208, 'measure': 156, 'x': 22, 'barrier': 1})
AI transpiled circuit:
OrderedDict({'sx': 165, 'rz': 162, 'cz': 68, 'x': 7})
AI mirror circuit count ops:
OrderedDict({'rz': 984, 'sx': 330, 'measure': 156, 'cz': 136, 'x': 14, 'barrier': 1})
Rustiq transpiled circuit:
OrderedDict({'sx': 316, 'rz': 225, 'cz': 140, 'x': 7})
Rustiq mirror circuit count ops:
OrderedDict({'rz': 1714, 'sx': 632, 'cz': 280, 'measure': 156, 'x': 14, 'barrier': 1})
# Build mirror circuits and submit to real hardware
# The inverse may introduce gates (e.g., sxdg) not in the backend's
# basis gate set, so we re-transpile the mirror circuit.
pm_mirror = generate_preset_pass_manager(
optimization_level=0, backend=backend
)
shots_hw = 10000
hw_jobs = {}
for method, tqc in tqc_methods_large.items():
mirror = tqc.copy()
mirror.compose(tqc.inverse(), inplace=True)
mirror.measure_all()
# Re-transpile at opt level 0 to decompose into basis gates
# without changing the layout or routing
mirror = pm_mirror.run(mirror)
sampler = SamplerV2(mode=backend)
sampler.options.environment.job_tags = ["TUT_CMHSC"]
job = sampler.run([mirror], shots=shots_hw)
hw_jobs[method] = job
print(f"{method}: submitted job {job.job_id()}")
SABRE: submitted job d8gvgq66983c73dqe5og
AI: submitted job d8gvgqe6983c73dqe5pg
Rustiq: submitted job d8gvgqm6983c73dqe5q0
# Retrieve results and compute fidelities
fidelities_large = {}
for method, job in hw_jobs.items():
result = job.result()
counts = result[0].data.meas.get_counts()
n_qubits = backend.num_qubits
all_zeros = "0" * n_qubits
fidelity = counts.get(all_zeros, 0) / shots_hw
fidelities_large[method] = fidelity
print(
f"{method:8s} P(|00...0>) = {fidelity:.4f} ({counts.get(all_zeros, 0)}/{shots_hw})"
)
SABRE P(|00...0>) = 0.0005 (5/10000)
AI P(|00...0>) = 0.3267 (3267/10000)
Rustiq P(|00...0>) = 0.1845 (1845/10000)
plot_mirror_results(
tqc_methods_large, fidelities_large, test_circuit_large.name
)
Analiza wyników kompilacji
Powyższe benchmarki porównują SABRE, transpiler oparty na AI i Rustiq na obwodach symulacji Hamiltoniana z kolekcji Hamlib zarówno w małej, jak i dużej skali.
Głębokość dwuqubitowa i liczba bramek
W dużej skali SABRE i transpiler oparty na AI są dwoma najsilniejszymi uczestnikami, przy czym każdy z nich przoduje w innej metryce. Jak pokazuje wykres najlepszej metody według metryki, SABRE produkuje najniższą liczbę bramek na zdecydowanej większości obwodów i jest najszybszą metodą na prawie wszystkich z nich, co jest spójne z heurystyką zaprojektowaną do minimalizacji wstawianych bramek SWAP oraz z najnowszymi optymalizacjami układu i trasowania. Transpiler oparty na AI produkuje najniższą głębokość dwuqubitową na większości obwodów, co jest spójne z tą częścią jego celu uczenia przez wzmacnianie, która ukierunkowana jest na głębokość obwodu. Tabela podsumowująca odzwierciedla ten sam podział: SABRE ma niższą średnią liczbę bramek, podczas gdy transpiler AI ma niższą średnią głębokość dwuqubitową. Obie metody są spójne i niezawodne w całym zakresie obwodów.
Rustiq, który jest celowo zbudowany do syntezy PauliEvolutionGate, produkuje pojedynczy najlepszy wynik tylko na niewielkiej frakcji obwodów dużej skali. Jego średnie metryki są mocno zaburzone przez kilka znaczących wartości odstających, widocznych jako duże skoki na wykresie porównania kompilacji, gdzie Rustiq produkuje znacznie wyższą głębokość i liczbę bramek niż pozostałe metody. Bez tych wartości odstających jego średnia wydajność byłaby znacznie bliższa SABRE i transpilerowi opartemu na AI.
Kluczowa obserwacja jest taka, że żadna pojedyncza metoda nie dominuje na każdym obwodzie. Każda metoda przewyższa inne w konkretnych przypadkach, co sprawia, że warto wypróbować wszystkie dostępne narzędzia i wybrać najlepszy wynik dla każdego obwodu.
Czas działania
SABRE jest konsekwentnie najszybszą metodą. Rustiq generalnie działa z podobną prędkością, ale może generować wartości odstające, gdzie kompilacja trwa znacznie dłużej. Jest to szczególnie widoczne w wynikach dużej skali, gdzie kilka obwodów powoduje gwałtowny wzrost czasu działania Rustiq. Te wartości odstające mocno wpływają na średni czas działania, dlatego mediana może być bardziej reprezentatywnym podsumowaniem dla Rustiq. Transpiler oparty na AI jest najwolniejszy spośród trzech, z czasem działania wyraźnie rosnącym na większych i bardziej złożonych obwodach.
Wyniki obwodów lustrzanych
Eksperymenty z obwodami lustrzanymi potwierdzają oczekiwany trend: metody, które produkują niższą głębokość dwuqubitową i mniejszą liczbę bramek, osiągają wyższą wierność w warunkach szumu. Dotyczy to zarówno zaszumionego symulatora (mała skala), jak i prawdziwego sprzętu (duża skala).
Pamiętaj, że każdy wykres obwodu lustrzanego odzwierciedla jeden obwód, a nie wyniki zbiorcze. Przykład sprzętowy powyżej używa jednego obwodu tfim z 26 qubitami, który akurat jest przypadkiem, gdy SABRE produkuje znacznie wyższą głębokość dwuqubitową niż transpiler oparty na AI i Rustiq, więc jego wierność jest odpowiednio znacznie niższa. Nie jest to reprezentatywne dla szerszych wyników: w całym zestawie obwodów dużej skali głębokość dwuqubitowa SABRE jest zazwyczaj bliska głębokości transpilera opartego na AI, a obie metody przodują w różnych metrykach (transpiler oparty na AI pod względem głębokości dwuqubitowej, SABRE pod względem liczby bramek i czasu działania). Pojedynczy wynik lustrzany testuje podwojoną wersję jednego obwodu, a nie całe obciążenie robocze, więc nie należy go odczytywać jako werdyktu w sprawie ogólnej jakości metody.
Zalecenia
Nie istnieje jedna najlepsza strategia transpilacji dla wszystkich obwodów. Najlepszy wybór zależy od struktury obwodu, celu optymalizacji i dostępnego budżetu czasu kompilacji:
- SABRE jest zalecaną metodą domyślną. Jest szybki i niezawodny, i daje silne wyniki w szerokim zakresie obwodów. W celu dalszego dostrajania użytkownicy mogą zwiększyć liczbę prób układu i trasowania (patrz samouczek optymalizacji SABRE).
- Transpiler oparty na AI warto wypróbować, gdy czas kompilacji nie jest ograniczeniem, szczególnie gdy priorytetem jest minimalizacja głębokości dwuqubitowej: w tym benchmarku produkował najniższą głębokość dwuqubitową na większości obwodów dużej skali.
- Rustiq jest celowo zbudowany dla obwodów
PauliEvolutionGatei może znajdować rozwiązania o bardzo niskiej głębokości i małej liczbie bramek, szczególnie na mniejszych obwodach. Na większych obwodach może okazjonalnie produkować znacznie większe wyniki, więc najlepiej używać go jako jednej z kilku metod do wypróbowania, a nie jako metody domyślnej.
W praktyce najlepszym podejściem jest uruchomienie wszystkich dostępnych metod i wybranie najlepszego wyniku dla każdego obwodu. Narzut kompilacyjny wynikający z wypróbowania wielu metod jest niewielki w porównaniu z potencjalną poprawą jakości wykonania na prawdziwym sprzęcie.
Następne kroki
Jeśli ten samouczek był dla ciebie przydatny, możesz zainteresować się następującymi zasobami:
Odniesienia
[1] "LightSABRE: A Lightweight and Enhanced SABRE Algorithm". H. Zou, M. Treinish, K. Hartman, A. Ivrii, J. Lishman et al. https://arxiv.org/abs/2409.08368
[2] "Practical and efficient quantum circuit synthesis and transpiling with Reinforcement Learning". D. Kremer, V. Villar, H. Paik, I. Duran, I. Faro, J. Cruz-Benito et al. https://arxiv.org/abs/2405.13196
[3] "Pauli Network Circuit Synthesis with Reinforcement Learning". A. Dubal, D. Kremer, S. Martiel, V. Villar, D. Wang, J. Cruz-Benito et al. https://arxiv.org/abs/2503.14448
[4] "Faster and shorter synthesis of Hamiltonian simulation circuits". T. Goubault de Brugiere, S. Martiel et al. https://arxiv.org/abs/2404.03280
