Zbiorcza kwantowa diagonalizacja oparta na próbkowaniu hamiltonianu jądrowego
Szacowany czas użycia: 2,5 minuty na procesorze Heron (UWAGA: To tylko szacunek. Twój rzeczywisty czas wykonania może się różnić.)
Ten notebook przedstawia implementację w Pythonie. Implementacja w Fortranie znajduje się w katalogu towarzyszącym Fortran w tym repozytorium dokumentacji. Wersja w Pythonie dodaje samospójny krok odzyskiwania konfiguracji, którego sterownik Fortran nie wykonuje.
Efekty uczenia się
-
Dowiedz się, jak hamiltonian jądrowego modelu powłokowego, stablicowany w bazie orbitali sprzężonych przez , staje się hamiltonianem kubitowym w schemacie , gdzie jeden kubit odpowiada jednemu stanowi jednocząstkowemu.
-
Zbuduj stały, niewariacyjny anzatz wzbudzeń, którego kąty pochodzą z teorii zaburzeń drugiego rzędu, dzięki czemu nie ma klasycznej pętli optymalizacji.
-
Porównaj wzbudzenia kubitowe i fermionowe oraz zmierz, jak ten wybór wpływa na dwukubitową głębokość zespołu obwodów.
-
Uruchom samospójne odzyskiwanie konfiguracji za pomocą
qiskit-addon-sqd, gdy zachowanymi wielkościami są liczby nukleonów, i parzystość, a nie liczby elektronów i spin. -
Zastosuj jeden przepływ pracy od problemu 24-kubitowego, który możesz dokładnie sprawdzić, do problemu 40-kubitowego z niemal dwoma milionami stanów bazowych, wykraczającego poza możliwości dokładnej diagonalizacji w tym samouczku.
Wymagania wstępne
Przed rozpoczęciem zapoznaj się z następującymi tematami:
-
Kwantowa diagonalizacja oparta na próbkowaniu oraz dokumentacja API dodatku SQD.
-
Kwantowa diagonalizacja oparta na próbkowaniu hamiltonianu chemicznego, odpowiednik tego samouczka dla struktury elektronowej.
-
Transpilacja względem docelowego backendu oraz Wprowadzenie do prymitywów.
-
Druga kwantyzacja i odwzorowanie Jordana-Wignera.
Podstawy
Jądrowy model powłokowy traktuje jądro jako kilka nukleonów walencyjnych poruszających się w małym zbiorze orbitali jednocząstkowych nad obojętnym rdzeniem, oddziałujących poprzez empiryczną siłę dwuciałową dopasowaną do zmierzonych widm. Jest szeroko stosowany w niskoenergetycznej strukturze jądrowej. Jego koszt obliczeniowy jest kombinatoryczny: baza to każdy sposób rozmieszczenia walencyjnych protonów i neutronów na dostępnych stanach, a ten wzrost ogranicza przestrzenie modelu dostępne dla dokładnej diagonalizacji.
Zbiorcza kwantowa diagonalizacja oparta na próbkowaniu (pooled SQD) [1] dzieli ten problem na dwie części. Obwód kwantowy jest używany wyłącznie do zaproponowania, które stany bazowe są istotne. Jest on mierzony w bazie obliczeniowej, a każdy zmierzony ciąg bitów wyznacza jeden wyznacznik Slatera. Hamiltonian jest następnie budowany i diagonalizowany klasycznie w przestrzeni rozpiętej przez te wyznaczniki. Ponieważ krok klasyczny jest dokładną diagonalizacją wewnątrz podprzestrzeni, zwraca on wariacyjne górne ograniczenie na prawdziwą energię stanu podstawowego, a ograniczenie to może jedynie maleć w miarę dodawania wyznaczników.
Ten podział pracy sprawia, że metoda jest odporna na szum, z jednym ważnym ograniczeniem. Szum zmienia które wyznaczniki proponuje obwód. Nie wchodzi on do klasycznego hamiltonianu, więc nie może przesunąć wartości własnej danej podprzestrzeni: strzał, który narusza zachowaną wielkość, jest odrzucany lub naprawiany, a strzał, który przetrwa, jest prawomocnym wektorem bazowym, niezależnie od tego, jak został wytworzony. Szum kosztuje więc jakość podprzestrzeni, a nie poprawność, a podana liczba jest górnym ograniczeniem tak czy inaczej.
Struktura jądrowa dostarcza kilku dokładnych liczb kwantowych do filtrowania próbek. Fizyczny wyznacznik musi mieć właściwą liczbę protonów walencyjnych i właściwą liczbę neutronów walencyjnych, właściwą całkowitą rzutowaną wartość momentu pędu oraz właściwą parzystość. Każdą z nich można sprawdzić za pomocą testu całkowitoliczbowego na ciągu bitów. Odsetek odrzucanych próbek zależy od ograniczenia i przestrzeni modelu.
Każdy kubit to jeden jednocząstkowy stan w schemacie , a oznacza obsadzony. Rejestr używa ustalonej kolejności: najpierw protony, potem neutrony; w ramach gatunku, orbitale w kolejności z pliku; w ramach orbitalu, malejąco. Dwie połowy ciągu bitów to zatem konfiguracja protonowa i konfiguracja neutronowa. Jest to bipartycja oczekiwana przez narzędzia post-processingu pooled SQD.
Przepływ pracy
Dwa etapy na diagramie obsługują symetrie jądrowe.
Naprawa i post-selekcja obsługują próbki dotknięte szumem sprzętowym. Liczby nukleonów w dwóch połówkach rejestru to wagi Hamminga, więc qiskit-addon-sqd obsługuje je bezpośrednio: recover_configurations naprawia uszkodzony ciąg bitów, odwracając bity najmniej zgodne z bieżącym oszacowaniem średnich obsadzeń orbitali, zamiast odrzucać strzał.
Podprzestrzeń iloczynowa wprowadza . Ponieważ sprzęga obie połowy, nie jest właściwością żadnej z nich osobno, więc nie może być używana do filtrowania całych strzałów: ciąg bitów, którego połowa protonowa i połowa neutronowa są obie ważne, nadal wnosi dwie dobre półkonfiguracje, nawet gdy jego całkowite jest błędne. Podprzestrzeń jest więc rozpięta przez każdy iloczyn próbkowanej konfiguracji protonowej z próbkowaną konfiguracją neutronową, zachowując iloczyny, które trafiają w docelowy sektor i parzystości. Jest to konstrukcja podprzestrzeni pooled SQD i oznacza, że kilka tysięcy ciągów bitów może rozpinać podprzestrzeń znacznie większą niż liczba próbek.
Dwa równania rządzące
Hamiltonian modelu powłokowego to człon jednociałowy plus oddziaływanie dwuciałowe,
gdzie oznaczają stany w schemacie , a dla protonu, dla neutronu. Oddziaływania empiryczne, takie jak USDA [2] i GXPF1 [3], są stablicowane nie w schemacie , lecz w bazie sprzężonej przez , jako elementy macierzowe między znormalizowanymi antysymetryzowanymi stanami dwuciałowymi orbitali . Odzyskanie elementu w schemacie jest resprzężeniem Clebscha-Gordana,
przy czym czynniki cofają konwencję normalizacji stablicowanych stanów. Wszystko inne w tym samouczku jest zbudowane na tych dwóch równaniach.
Trzy uruchomienia
| Jądro | Powłoka | Kubity | Baza dozwolona przez symetrię | Sprawdzalne dokładnie? | |
|---|---|---|---|---|---|

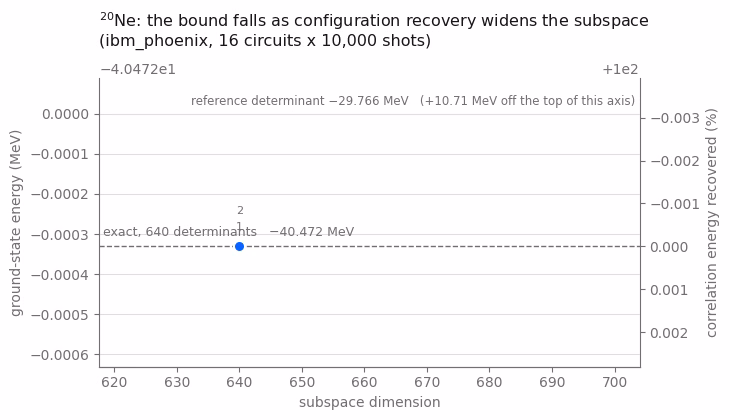

| Małoskalowe | (2p + 2n) | 24 | 640 | Tak | |
| Wielkoskalowe | (2p + 2n) | 40 | 4,000 | Tak | |

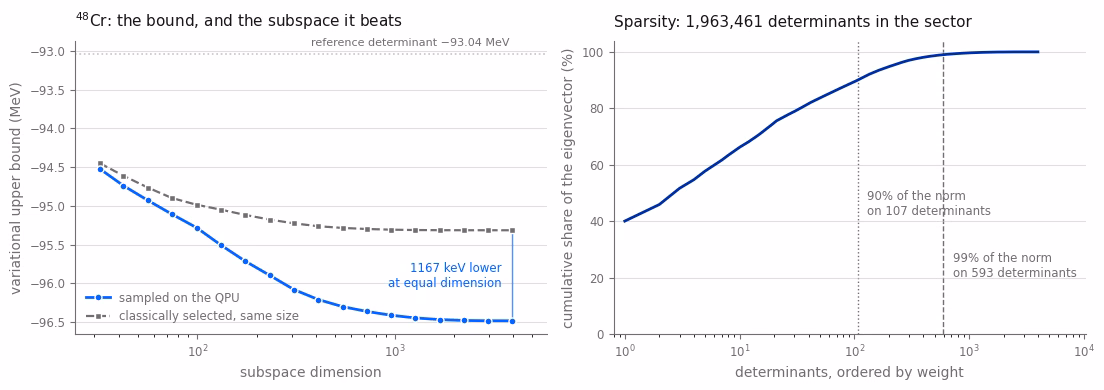

| Wielkoskalowe | (4p + 4n) | 40 | 1,963,461 | Nie |
Uruchomienie małoskalowe stanowi przewodnik krok po kroku. Oba uruchomienia wielkoskalowe używają rejestru 40-kubitowego: pierwsze jest wciąż wystarczająco małe, aby zdiagonalizować je dokładnie na laptopie, więc można porównać wynik sprzętowy z dokładnym odniesieniem. Drugie przekracza możliwości dokładnej diagonalizacji tego samouczka.
Każde uruchomienie tutaj wykonuje się na QPU. Jest to wybór dokonany na potrzeby tego samouczka, a nie wymóg metody: wszystkie trzy uruchomienia współdzielą backend i budżet bramek, dzięki czemu można porównać ich wydajność przy różnych rozmiarach problemu.
Wymagania
Przed rozpoczęciem zainstaluj następujące pakiety:
-
Qiskit SDK w wersji 2.0 lub nowszej (
pip install qiskit) -
qiskit-ibm-runtimev0.40 or later (pip install qiskit-ibm-runtime) -
Dodatek SQD w wersji 0.12 lub nowszej (
pip install qiskit-addon-sqd) -
NumPy, SciPy i Matplotlib (
pip install numpy scipy matplotlib)
Potrzebujesz również konta IBM Quantum® z lokalnie zapisanymi poświadczeniami oraz dostępu do QPU z co najmniej 40 kubitami.
Nie jest potrzebny żaden pakiet symulatora ani pobieranie plików danych. Dwa pliki oddziaływań, których używa ten samouczek, są osadzone w poniższej komórce konfiguracyjnej i zapisywane do katalogu tymczasowego podczas jej uruchamiania.
Konfiguracja
Ta sekcja importuje narzędzia i definiuje pomocnicze funkcje modelu powłokowego, których potrzebuje przepływ pracy, w kolejności, w jakiej są one używane. Fizyka stojąca za każdą z nich jest wyprowadzona w Dodatku; komentarze opisują rolę każdej funkcji w przepływie pracy.
Najpierw rozpakowywane są dwa pliki oddziaływań. Oba są opublikowanymi zestawami parametrów, osadzonymi tutaj, aby notebook był samowystarczalny: usda.snt to hamiltonian powłoki USDA [2], a gxpf1.snt to hamiltonian powłoki GXPF1 [3].
# Added by doQumentation — required packages for this notebook
!pip install -q matplotlib numpy qiskit qiskit-addon-sqd qiskit-ibm-runtime scipy
from __future__ import annotations
import base64
import gzip
import itertools
import tempfile
from dataclasses import dataclass
from functools import lru_cache
from math import factorial, sqrt
from pathlib import Path
import matplotlib.pyplot as plt
import numpy as np
from qiskit import QuantumCircuit
from qiskit.circuit.library import PauliEvolutionGate
from qiskit.quantum_info import Operator, SparsePauliOp
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager
from qiskit_addon_sqd.configuration_recovery import recover_configurations
from qiskit_addon_sqd.counts import bit_array_to_arrays
from qiskit_addon_sqd.subsampling import postselect_by_hamming_right_and_left
from qiskit_ibm_runtime import QiskitRuntimeService, SamplerV2
from scipy.linalg import eigh
_USDA_SNT_GZ = (
"H4sIAI5wqWoC/4WY224bRwyG7/UU9F0CONsZco5AUyBuC/QmQNG06KWhWGql1LYMy+kJefiOTrucGXJrQAgsf5nl8ecOr+CX"
"D9+9g/0K9pv1/T389rx7gPLrsH+Cz/vVctg+vgAsrgB+HeDdAD9t7zYv6+dr+DDA+z8223/X17B8XMFN+ev9+m+4ed799XjA"
"f9z8sy/4+s8BvoWYrsEERwbhFRqTXi+uCvOwW63vYf+0vFvDAgDo/AFIh8/hK7DH30354Omvb8o3V8c/vIUnMKtboK/wiGKF"
"+gnFEfVn9PQUe8bthNIRtftbsGfUtQbAGXUFfawM8K0BF9SP6MWA0BpwQcMRvRhwBSX86+fl3ct2d4jq4+eHa3hYv2x2q7fX"
"AJuPy+fb3cP69+Uh4luAT8djv95++eGV/fj6y6dvFudnmcX4lGOoBmttNOVncTL2FLs3NGT0l++ndJTv0cR8/t6NUanP8WMI"
"6nPC6C8/5wp+vnn//QLOP9ank3k2wRszkDn/Zwv15xiv41l2SDmjhuEFM4PJ0QkYcgzM4A1Jp1GDkcvtaWMAR9tosAa9huHk"
"AtoUBYwaF8hGarAxOywgxnoeN+Se2smF4H3QMPZQ653XMJpOi6GyrcLcZJtzLgoYcdsOyXKibV1Aom0fikJO0VLUMDeW3kAl"
"qQLWpd66qGE02eZ9lXqSPD3UWyl5DeOeGnINJnmaUggCVrtgh2DJNm3fVy8WF3LSMFa9hYga5iYX0IQsYK2nmTpJkoq81Acy"
"jLTTnPEaxqo3JGcbvZMeGnJVbw6mf2cUqcIsO80nFdOFq8JoSlY+Zb7FfNNZlnw2PqOE8SL3PtlSJhJGXGqsDRjbh4bmocWy"
"oiIxSxjv09JYgaxlGLZxA9EFFOImuIBt3EB04TK3Z5S8wizrrFCJQ4Xpgl9hzDYbu0LCNm6HzkJHweUkYazITalyF7NjGAnh"
"FZJFQniFZFHnqWgbdZ6qtoX50VZhvEJ81TJe7AUcQozH8yQMJ8ymUS07jLin6LXT3FRIhmwSTmtbJpEjr2AsvM7E1ra+ZaiM"
"NoxewZinBlPQTmPJyikn7TQ2630SbWuz4CLlwzuGhCHPqbUmRZQwpkiBDn1vsoQ55oKjbEvNNVgbXls0WvA0NKnPpku91Fkx"
"pahhXPDJtxVCQkBcMtJD27I8VJGAhWYYlVuZzc5e+jSIZWnLa57nOQ1iWZY+jSE3GP5/QIKi5E1Agqi9BbMZiUjEWNwChqKq"
"KTZY11ku5ca2Pqc4YKk1o2DstBjJC1htW2nAgEZ4aDdPvQmmmLeY4tWFt9Y3VAdlpW+oDcpa3zpM1jdUB2XV9agOyqrrcWZQ"
"sq7vMMffBseux5l5yjoLZ+Yp6yzU5mmt5DgzT5mSozZPoVIknJmnTJFQHZRV12OrlvpFQFbycoGKOWiYfl9QlXySGtSUvL9W"
"VJi/YG4grC4CmuCX6CZrKUsY64UyJolCQoZJqWeKhDOCzxQJNcGXbZMEX7EtzF+gvCI1npxjmKaW5Q06ewVjOY0u2+Y0kt5D"
"JhlETS2P+5CqyIMYkCI1NK50SO3TarSR2qfVaKOZPmXjg2beVJmS01zqp/CSmvoqvNSOD/kaS+qUoSGaTM2yz83fdjtMvsZy"
"xOv7N44Fff/GT5q5tXWYfB3jWND3b9yumUvK5SQnvK6w/VuHyfu3DpP3bx0m7984FvT9W4fJ+zceWq/v3zpM3r9xLOj7tw6T"
"928X053QgGz/1mHy/u3yZ8lTtn/jWND3b74NiDx2vRbeep56Lbz1oPRaeOv9G0dmxofXPK33bx0m798C1B9RuP4DPJ0WcLAa"
"AAA="
)
_GXPF1_SNT_GZ = (
"H4sIAI5wqWoC/4WcQY8dtw3H7/kU41sCeF8lUqKkQw9NgbaXoEHQQ26BkdiIEWdt2E6L9tNXb9+ORIn8PwdZILB/S3I4IsW/"
"ZiYvjr//+P3f4nG8ef/x+PDm4dOvr9+9++rF8d3l+Mf7x99fvTz+dTn++fnTH7/1//z28pfL8e3H9/95fHm8evzl+lffvf3f"
"H59e/fb26L9zHN//+t9Pl+OH1/++HH89JL88gkQO8esfvjm+phDomyvW//39/S+v3x2fPrz6+fVX/dfS889B4fpz/aN43P7p"
"f3Bw/ynH8fD0Zy+uf/fn48MR3vxU/kRXlp7Z+PzDiqUnNn74iW8sb3azYvm0m29s2uxGxabTbryx2cZ7nGzu7KOKV2y8g5Un"
"dsZbbLyDLafd53irjXew9bR7jffF8fbx8+uPr37+/Pb941dPv3P93ZH4W/If6kUohXCm+Jbmh3yR0jicybwl9CFeuFILy908"
"HtIlcrlZyCNJ2q6MdGi7ZVy4tlvHJS52Y71FnHp8D+HCIYTlQuYFhdsv0yVxzZB6vsxwaZwJUumkIjWB1POdDhcqlR2KVo85"
"SoDU8NgdNodiZevqMUqB1LCVWsO2ZMQlyYs+bXEFk4m5bMJJlVgSpGjaouhQvFKxUIbUjIvI85hWW4FNvubyDnMxMkFKRc8V"
"Uml65OhQW1x9fe3XOAtsZPXJ36TIX18SaoQUnysnZsHUXPfcKqTyaSu36FHbWg0tN0jxWIXEAVLzbqcqkMpj3T8lwlBp9RhD"
"qpAaHpnzni9nRXPh6lDbysmJBVLzDtU71KztnDxqW1+JhDaKnTtUa4DUzH00Hp0VXQMHSM3c16irlpf7GEcN1dogpfpEDpAa"
"WRUOBKl0UqkIQ2qs+5IYU6OvthbFodIaF6/9i51VeF0TLZSN2lfh9T729utQOqtXKi/dl/21mihhW+M+BpIKqblypDWHSntc"
"mSA1O3nMe+6dHp0DEaRmXCU0h9p7dOYCqVm1MehOnvy7nWphSKnuu+Q++X2Ca4uQGrYkxp3yMkFLL0ygavPovmR64dhFY5QM"
"KVK1XRxqX4UydlHCXU44hY1ydndKuUBK11BzqH1NNOKNMvt27PMXVUWBemSqCVIjrr4nYFtzTSQJkJp3O7se09p9YygCKVL7"
"UN4opx5DNnE5q5AlerZ2jyExpEYmggTtMYFrzC1Bak58jetGeSvHenSip9ROik0m5lqdsxzjrCYhTM1uImOHYZzVPvnWjXIm"
"0RoaKyqhjjlqiEE3uWoYHqopbT/KY0pDD+Xtx9d8lvI0n6U8zWcpT/NpQqDms5Sn+TRVoOazlKf5LOVpPk1VqPl05AI1n6U8"
"zaepAjWfpTzNp6kKNZ/OQoGaz1Ke5rOUp/k0VaHm03mvUPOd1+esL6X5LOVpPkt5ms9SnubTVIGaz1Ke5rOUp/ks5Wk+TVWo"
"+SzlaT69mgVqPk0VqPks5Wk+S3maT1MVaj5dPwVqPkt5mk9TFWo+S3ma77x/8z56ms9SnuazlKf5LOVpPkt5ms9SnubTVIWa"
"z1Ke5jupfRWumk9TBWo+S3maz1Ke5rOUp/k0VaHms5Sn+XTnLVDzWcrTfJqqUPNZytN85/1z7rbSfJbyNN/5t06fUJrPUp7m"
"OykvE7T0wgqqdmo+Mb3Q03yCO6bSfII7ptJ8gruc0nxi+pen+eROL5yaT3CXU5pPx1Sh5hNcj0rzCajHVfMJqMdV88mdesyu"
"xwo1n+B6VJpPcD0qzSe4HpXmE1yPSvMJrkelwERVR4Waz1Ke5hNTQ3THoxO90nzFZMLTfAVnVWm+grOqNF/BWVWaTxMVar6C"
"r1FpvgK6yar56vbja76onormu8/5ViqOrNblZH6l0NPAlRq9sKaIbaFnhis15tUuH/E1oieLK1XOTIgsz3ROap9XpQ/SJWqK"
"bCYcKm6K4tp9iUqqzbd1j4qO+g2tpTV6sll1qLipk6fnw32/isDWPSruPborwz7x9eakKbbry6Gi7RN9nrhuHr4tPXXsVLT9"
"vvTdKlUQ18i9Q0Wn+2ZOlYpva0yiDhXthNz69p4S+7ZG7h0q2jma+/BIIfm2RnU4VLQ9R6hG4iWryVurhorOlNbzEJr4tubk"
"bim6e25iqbFbJY4MKfREfaXGNXKK2aF2BSapD6Oy5162yd1S5Og0iq3k5tua1WEpsus+ZO4ZS76tqU4sRc7+mAtJyL6teR8t"
"RVbDUO9yXM2a2O6jQ5GjdCi3HKpva04dluK7J1uWGtFLjhFS6J2HlZpKhzOm0JsRK5XnmjD7Izv5av0eBd7zVb5IsVU6ffTN"
"oQXf1peoeveNjZWaNURFZ0L8fTsX1s9hwO4eeHkOA3Z3Zct6ZOccgPAM0O91hR4ZPEcWMAPkdBWQvsdZj72xZuTRs2U95qFY"
"a8FZHVQpy/Mhd55YbGmPew2VGB2PRvOVsNlib0orYbO1U8fi0cbF6uQhw7jUycMybYs/dSiKwGxyLB5tXEmdM5WM4lKnGLFm"
"FFeaPTruK8ehlEcbV55n2yIwrnlOXorAuPKsxyIwrjz7l3greptzSgve+tqo2lLbcu9MQ4oiPDMpjzaueR8rUUZxqaql/T46"
"k5WiCM9fyuNpy5uZpM9WkvfaxpS1Ndd96JKV2LflUdrW1idaKOT0HNMnTCdnT/OZvcOZv5RHG5fqAJFhXLO2WykwrtlzJkV4"
"llMebVxp7kOUMopr7h1dSmcUl9LuxesT2z6kPOq4ttkkk7sj1/1JWWWnHvfdfVKE50LlUV+jObPqs2hO+zViytpSJ+CFSyu+"
"LY+yttRM3gf3HH1bHmVtzR5NXZQXcI0epW1tdyh2d86a2O52F9vR6V8FUgTm1dWjjWuepZUgMK45k2cKMC6PIjD7rh6j+gpi"
"0Y904b675/n2h3u6QteTedkoc7qy2LIeaUxpkXNAHgeV53khozOYxZb1qDpTrvAa+TxBClECvEbPlvWY5o4cA7zGNDSfFIbX"
"6NmyHmd1SEnwGgfVJ6YKr9GzZT3KebdDZIYe5bzGQLFAj54t7XHXfDkmJ6v789r17e7iTEMrxXhmUh5tXHNmainCuObMVBOO"
"y6MYzEyrx9MW2VMf4cC9NWlbzpmVoqytucPkIO12SsZ4/lKUtTX7V6LGsfi2phadlLa1nX89naUHc437uYnQni/nlEzWN/S8"
"s7TVo41LvUsW9+pwqFBl79HsPYkVr/sK9GjjYnVWSzBfqjoowXx5FN+ZC6dHG5d6WybjfM15ouYE8+VRDObC1aOOa3v+WEJq"
"Tlzb2VCRELOtbYEU47NH5dHGpd5nagzj0s+HAozLoxjMq6tHnfutHmNjblz23G/1qChra3rMOT6f3jGefRVlbamZKfR1COKa"
"PWdS1tZcXy3mnMm3pd4IGpS1Nd9Uai0Wir6t+fxxUtrWPvu27M1MG8XJ1KMz+yqK8Vmt8mjjmn1CKmcUF88zhVIzimtOtZNi"
"fO6rPGpbW9XGLrg50G5rfwNhUueu7swmEtI55yQ0m/RpqI3JPd15ujVtWY9TSbcxpSU8dSShAj16tk4b3r6dmUlI2/L27Ulp"
"W7vKLFK3uByK4nI2VP19SFEJ7EOrRxvXyESr413YhPchLsssV/0dRlEJ70PKo7a1n/vWa1rLbsu8mTooa0up8tpyEd+Wep42"
"KG1rf6su5ebkvpqztLzl3qltRSVc28ojmTM+9F2TwNm3Qgp9/eSeKnaNXFtwqH3nk1KaJE05M6ZDOdNjv9NJIvm2Zr+3lFeP"
"EvqGnH1bM/eWMtNQvFCRHnzUlJlzXMqZYFKqHHLxbdFUFIbiu+8XWmo+50vL6R06l1u/PBO/asN8B5zAmdXTDtP7r8h+jeWL"
"lFOPocYumti39SWq3v0iTvxdtDw9hhmUq9N6PbaqvzJyqyNeMi0nIm51LLbojgIrOUKP+l2yBj16tghrqxib1gqg0pLknfIq"
"bdoirJqkMMNrnDNATPgaPVuE9VBv0J7HbU107V42W44eUhSjPrF4JKyHUokZxqXeTV+exAI9pCjGp/zKIwE9dO2+XSTX1vbc"
"b6pJUYT1UOCWWw2+rdmZJkVYD1Ef0Uoi39acySdFWA9RztLVjm9LPQ0cFAENc3unJjrVsWuY0mK297EYxbrbcs7vlUfCGib3"
"bQ/GNWffMijCGkZRDHr0w+KRsIbpnem6dnZbe9VOitTsW7e3I+e7Pgnv7tfHQxvl7O7KlvU4zu95fouUUNV21RSGFk2oHhdb"
"ZGbf+b4cXf8nRlnb8maASVlbc+UkSnSb0hKox4eFIjNHz7c/aHydkvC6T9Lydo3Je+u8ZSdf+xsu06O2ta2vPr70W1l2W9v6"
"UhSbPoG+kwYnSDVnTKGvqYvfv3JuDVLom2vvpOZpvh9fizHuX71jVp79vqDcG8rrJolLnecTxe8TgMLfBTDoJteOGUVntYJr"
"5PHOVsKnUaEuJw8oE9MWA5V5e2tA9wmQrw5xQB6RrernS33VkEB1PCmKW5f7P6zudeW7TwAA"
)
DATA = Path(tempfile.mkdtemp(prefix="nuclear_sqd_"))
for name, blob in (("usda.snt", _USDA_SNT_GZ), ("gxpf1.snt", _GXPF1_SNT_GZ)):
(DATA / name).write_bytes(gzip.decompress(base64.b64decode(blob)))
if not (DATA / name).is_file():
raise RuntimeError(f"{name} did not unpack to {DATA}")
Przestrzeń modelu i rejestr kubitów
Plik .snt zawiera przestrzeń modelu, energie jednocząstkowe oraz elementy macierzowe dwuciałowe sprzężone przez . Dla używanych tutaj oddziaływań zależnych od masy, trzecie i czwarte pole nagłówka dwuciałowego określają masę odniesienia , przy której dopasowano oddziaływanie, oraz wykładnik jego zależności od masy. Oba pliki mają wykładnik , przy czym dla USDA i dla GXPF1, więc stablicowane elementy macierzowe muszą być przeskalowane przez dla obliczanego jądra [2], [3]. Energie jednocząstkowe nie są przeskalowywane. Pominięcie tego kroku zmienia energię korelacji o kilka procent.
Poniższe energie to energie walencyjne, mierzone od obojętnego rdzenia; nie są to eksperymentalne energie separacji.
@dataclass(frozen=True)
class Orbital:
idx: int
n: int
ell: int
j2: int
tz: int # j2 = 2j; tz = -1 proton, +1 neutron
@dataclass(frozen=True)
class SPState:
"""One m-scheme single-particle state, i.e. one qubit."""
orb: int
j2: int
mj2: int
tz: int
ell: int
spe: float # mj2 = 2 * m_j
@dataclass
class ModelSpace:
orbitals: list
spes: dict
tbmes: dict
core_z: int
core_n: int
mass_number: int
a_ref: int
mass_exponent: float
mass_factor: float
def read_snt(path, n_protons, n_neutrons):
"""Parse a .snt interaction file, applying its mass dependence for this nucleus.
The two-body header line is ``n_tbme method A_ref exponent``. When ``method`` is 1 the
tabulated matrix elements are rescaled by ``(A / A_ref) ** exponent``, where A is the mass
number of the whole nucleus -- the core plus the valence nucleons. A is derived from the
file's own core numbers rather than passed in, so it cannot silently disagree with the
valence counts the rest of the workflow uses. Single-particle energies are not rescaled.
"""
rows = [
ln.split("!")[0].split() for ln in Path(path).read_text().splitlines()
]
rows = iter([r for r in rows if r])
n_p_orb, n_n_orb, core_z, core_n = (int(x) for x in next(rows)[:4])
orbitals = [
Orbital(*(int(x) for x in next(rows)[:5]))
for _ in range(n_p_orb + n_n_orb)
]
spes = {}
for _ in range(int(next(rows)[0])): # "i i <i|H(1b)|i>"
field = next(rows)
spes[int(field[0])] = float(field[2])
n_tbme, method, a_ref, exponent = next(rows)[:4]
n_tbme, method, a_ref, exponent = (
int(n_tbme),
int(method),
int(a_ref),
float(exponent),
)
mass_number = core_z + core_n + n_protons + n_neutrons
factor = (mass_number / a_ref) ** exponent if method == 1 else 1.0
tbmes = {}
for _ in range(n_tbme): # "a b c d J value"
field = next(rows)
tbmes[tuple(int(x) for x in field[:5])] = float(field[5]) * factor
return ModelSpace(
orbitals,
spes,
tbmes,
core_z,
core_n,
mass_number,
a_ref,
exponent,
factor,
)
def m_scheme_states(ms):
"""The qubit register: protons then neutrons, orbitals in file order, m_j descending."""
return [
SPState(o.idx, o.j2, m2, o.tz, o.ell, ms.spes[o.idx])
for tz in (-1, +1)
for o in ms.orbitals
if o.tz == tz
for m2 in range(o.j2, -o.j2 - 1, -2)
]
Resprzężenie Clebscha-Gordana
Równanie (2) wymaga współczynników Clebscha-Gordana dla połówkowych momentów pędu. Każdy argument jest przekazywany jako podwojona wartość fizyczna, więc wprowadza się jako 5, dzięki czemu arytmetyka pozostaje dokładna.
Interaction.v_ms obsługuje wyszukiwanie elementów macierzowych oddziaływania. Plik .snt przechowuje każdy element macierzowy tylko raz, więc wyszukanie może wymagać antysymetryzowanej fazy wymiany pary po dowolnej stronie, a bra i ket mogą być przechowywane w dowolnej kolejności.
@lru_cache(maxsize=None)
def clebsch_gordan(j1_2, j2_2, J_2, m1_2, m2_2, M_2):
"""<j1 m1 j2 m2 | J M>. Every argument is twice its physical value."""
if m1_2 + m2_2 != M_2 or not abs(j1_2 - j2_2) <= J_2 <= j1_2 + j2_2:
return 0.0
if abs(m1_2) > j1_2 or abs(m2_2) > j2_2 or abs(M_2) > J_2:
return 0.0
if (j1_2 + j2_2 - J_2) % 2 or (j1_2 - m1_2) % 2 or (j2_2 - m2_2) % 2:
return 0.0
f, half = factorial, lambda x: x // 2
prefactor = sqrt(
(J_2 + 1)
* f(half(j1_2 + j2_2 - J_2))
* f(half(j1_2 - j2_2 + J_2))
* f(half(-j1_2 + j2_2 + J_2))
/ f(half(j1_2 + j2_2 + J_2) + 1)
* f(half(J_2 + M_2))
* f(half(J_2 - M_2))
* f(half(j1_2 - m1_2))
* f(half(j1_2 + m1_2))
* f(half(j2_2 - m2_2))
* f(half(j2_2 + m2_2))
)
total = 0.0
for k in range(half(j1_2 + j2_2 - J_2) + 1):
d = [
half(j1_2 + j2_2 - J_2) - k,
half(j1_2 - m1_2) - k,
half(j2_2 + m2_2) - k,
half(J_2 - j2_2 + m1_2) + k,
half(J_2 - j1_2 - m2_2) + k,
]
if all(x >= 0 for x in d):
total += (-1) ** k / (
f(k) * f(d[0]) * f(d[1]) * f(d[2]) * f(d[3]) * f(d[4])
)
return prefactor * total
class Interaction:
"""Antisymmetrized m-scheme two-body matrix elements <pq||rs>, per Eq. (2)."""
def __init__(self, model_space, sp):
self.ms, self.sp, self._cache = model_space, sp, {}
def _tbme(self, oa, ob, oc, od, J, j_ab_2, j_cd_2):
"""<oa ob; J|V|oc od; J>, allowing for how the file happens to order each pair."""
table = self.ms.tbmes
# |ba; J> = -(-1)^(j_a + j_b - J) |ab; J> for a normalized antisymmetrized pair;
# dropping the leading minus makes v_ms symmetric instead of antisymmetric, and
# the Hamiltonian then fails the rotational-invariance check in Step 1.
phase_ab = -1.0 if (j_ab_2 // 2 - J) % 2 == 0 else 1.0
phase_cd = -1.0 if (j_cd_2 // 2 - J) % 2 == 0 else 1.0
for keys, phase in (
(((oa, ob, oc, od), (oc, od, oa, ob)), 1.0),
(((ob, oa, oc, od), (oc, od, ob, oa)), phase_ab),
(((oa, ob, od, oc), (od, oc, oa, ob)), phase_cd),
(((ob, oa, od, oc), (od, oc, ob, oa)), phase_ab * phase_cd),
):
for key in keys:
value = table.get(key + (J,))
if value is not None:
return value * phase
return 0.0
def v_ms(self, p, q, r, s):
"""<pq||rs>, zero unless M_J and charge are conserved."""
cached = self._cache.get((p, q, r, s))
if cached is not None:
return cached
P, Q, R, S = (self.sp[i] for i in (p, q, r, s))
value = 0.0
if P.mj2 + Q.mj2 == R.mj2 + S.mj2 and P.tz + Q.tz == R.tz + S.tz:
M = P.mj2 + Q.mj2
# sqrt(1 + delta): undo the normalization of the tabulated pair states
c12 = sqrt(2.0) if (P.tz == Q.tz and P.orb == Q.orb) else 1.0
c34 = sqrt(2.0) if (R.tz == S.tz and R.orb == S.orb) else 1.0
for J2 in range(
max(abs(P.j2 - Q.j2), abs(R.j2 - S.j2)),
min(P.j2 + Q.j2, R.j2 + S.j2) + 1,
2,
):
cg_bra = clebsch_gordan(P.j2, Q.j2, J2, P.mj2, Q.mj2, M)
cg_ket = clebsch_gordan(R.j2, S.j2, J2, R.mj2, S.mj2, M)
if abs(cg_bra) < 1e-12 or abs(cg_ket) < 1e-12:
continue
value += (
c12
* c34
* cg_bra
* cg_ket
* self._tbme(
P.orb,
Q.orb,
R.orb,
S.orb,
J2 // 2,
P.j2 + Q.j2,
R.j2 + S.j2,
)
)
self._cache[(p, q, r, s)] = value
return value
Elementy macierzowe i test symetrii
Wyznacznik to posortowana krotka indeksów obsadzonych kubitów. Dwa wyznaczniki różniące się więcej niż dwoma obsadzonymi stanami mają zerowy element macierzowy; w przeciwnym razie reguły Slatera-Condona dają krótką sumę po oddziaływaniu, pomnożoną przez znak fermionowy zliczający, ile obsadzonych stanów leży między operatorami w ustalonej kolejności rejestru.
symmetry_allowed to test całkowitoliczbowy, do którego sprowadzają się wszystkie cztery dokładne liczby kwantowe. Jest używany zarówno do filtrowania próbek, jak i do wyliczania dokładnej bazy dla uruchomień wystarczająco małych, aby je sprawdzić.
def matrix_element(inter, det_a, det_b):
"""<A|H|B> for two determinants, each a sorted tuple of occupied qubit indices."""
set_a, set_b = set(det_a), set(det_b)
out_a, out_b = sorted(set_a - set_b), sorted(set_b - set_a)
if len(out_a) != len(out_b) or len(out_a) > 2:
return 0.0
if not out_a: # diagonal: one-body plus two-body
return sum(inter.sp[i].spe for i in det_a) + sum(
inter.v_ms(i, j, i, j)
for i, j in itertools.combinations(det_a, 2)
)
if len(out_a) == 1: # one state moves, p -> q
p, q = out_a[0], out_b[0]
crossings = sum(1 for k in set_a if min(p, q) < k < max(p, q))
return (-1.0) ** crossings * sum(
inter.v_ms(p, j, q, j) for j in det_a if j not in (p, q)
)
(p, r), (q, s) = out_a, out_b # two states move
crossings = sum(1 for k in set_a if p < k < r) + sum(
1 for k in set_b if q < k < s
)
return (-1.0) ** crossings * inter.v_ms(p, r, q, s)
def subspace_hamiltonian(inter, dets):
"""Dense real-symmetric H projected onto the span of `dets`."""
H = np.zeros((len(dets), len(dets)))
for a, det_a in enumerate(dets):
H[a, a] = matrix_element(inter, det_a, det_a)
for b in range(a + 1, len(dets)):
H[a, b] = H[b, a] = matrix_element(inter, det_a, dets[b])
return H
def ground_state(inter, dets):
"""Lowest eigenvalue and eigenvector of H over `dets`."""
values, vectors = np.linalg.eigh(subspace_hamiltonian(inter, dets))
return values[0], vectors[:, 0]
def symmetry_allowed(
sp, det, n_protons, n_neutrons, mj2_target=0, parity_target=0
):
"""The four exact shell-model quantum numbers, as integer tests on one determinant."""
n_p = sum(1 for i in det if sp[i].tz == -1)
return (
n_p == n_protons
and len(det) - n_p == n_neutrons
and sum(sp[i].mj2 for i in det) == mj2_target
and sum(sp[i].ell for i in det) % 2 == parity_target
)
def full_basis(sp, n_protons, n_neutrons, **targets):
"""Every symmetry-allowed determinant. Only tractable for small model spaces."""
protons = [i for i, s in enumerate(sp) if s.tz == -1]
neutrons = [i for i, s in enumerate(sp) if s.tz == +1]
return [
p + n
for p in itertools.combinations(protons, n_protons)
for n in itertools.combinations(neutrons, n_neutrons)
if symmetry_allowed(sp, p + n, n_protons, n_neutrons, **targets)
]
def count_basis(sp, n_protons, n_neutrons, mj2_target=0, parity_target=0):
"""How many determinants `full_basis` would return, without enumerating them.
A dynamic program over (occupied count, sum of 2*m_j, parity) per species. This stays
cheap when the basis itself is far too large to build, which is how the largest run below
can report the size of the space it is sampling from.
"""
def species(states, k):
table = {(0, 0, 0): 1}
for s in states:
for key, value in list(table.items()):
count, m_sum, parity = key
if count < k:
nxt = (count + 1, m_sum + s.mj2, (parity + s.ell) % 2)
table[nxt] = table.get(nxt, 0) + value
totals = {}
for (count, m_sum, parity), value in table.items():
if count == k:
totals[(m_sum, parity)] = (
totals.get((m_sum, parity), 0) + value
)
return totals
left = species([s for s in sp if s.tz == -1], n_protons)
right = species([s for s in sp if s.tz == +1], n_neutrons)
return sum(
a * b
for (mp, pp), a in left.items()
for (mn, pn), b in right.items()
if mp + mn == mj2_target and (pp + pn) % 2 == parity_target
)
Wyznacznik referencyjny
Anzatz jest zbudowany na jednym wyznaczniku, więc ten wyznacznik powinien być najlepszym z dostępnych. Obsadzenie najniższych energii jednocząstkowych ignoruje oddziaływanie dwuciałowe. W tych przestrzeniach modelu ten wybór daje energię 1–2 MeV powyżej wyznacznika o najniższej energii.
Ograniczenie się do obsadzeń złożonych z par odwróconych w czasie wymusza dokładnie i pozostawia tylko kandydatów na gatunek (co najwyżej kilka tysięcy), więc najlepszy z nich można znaleźć, przeszukując je wszystkie na pełnej diagonali . Remisy rozstrzygane są na korzyść par najsilniej wyrównanych, gdzie siła parowania jest najsilniejsza. W każdym przypadku w tym samouczku, który można sprawdzić w porównaniu z pełnym wyliczeniem, wyszukiwanie zwraca globalny wyznacznik o najniższej diagonali, który jest też największym pojedynczym składnikiem dokładnego stanu podstawowego.
def reference_determinant(sp, inter, n_protons, n_neutrons):
"""Lowest-diagonal determinant built from time-reversed (+m_j, -m_j) orbital pairs."""
if n_protons % 2 or n_neutrons % 2:
raise ValueError(
"an odd valence count has no time-reversed paired reference at M_J = 0"
)
def species_pairs(tz):
return [
(
q,
next(
p
for p, t in enumerate(sp)
if t.tz == tz and t.orb == s.orb and t.mj2 == -s.mj2
),
)
for q, s in enumerate(sp)
if s.tz == tz and s.mj2 > 0
]
best = None
for chosen_p in itertools.combinations(species_pairs(-1), n_protons // 2):
protons = tuple(q for pair in chosen_p for q in pair)
for chosen_n in itertools.combinations(
species_pairs(+1), n_neutrons // 2
):
det = tuple(
sorted(protons + tuple(q for pair in chosen_n for q in pair))
)
# break ties toward the most aligned pairs, where J = 0 pairing is strongest
score = (
matrix_element(inter, det, det),
-sum(abs(sp[q].mj2) for q in det),
)
if best is None or score < best[0]:
best = (score, det)
return best[1]
Pula wzbudzeń i jej ranking perturbacyjny
Korelacja jest niesiona przez wzbudzenia dwucząstka-dwie dziury () od stanu referencyjnego. Dwie reguły wyboru redukują pulę przed zbudowaniem jakiegokolwiek obwodu: wzbudzenie musi zachowywać , a para dziur i para cząstek muszą móc sprzęgnąć się do wspólnego całkowitego , co jest nierównością trójkąta.
Pozostałe wzbudzenia są uporządkowane według drugorzędowego wyniku Epsteina-Nesbeta selektywnego oddziaływania konfiguracji [4],
co szacuje, ile energii korelacji niesie każde wzbudzenie. Te same dwie liczby ustalają kąt obwodu: przy amplituda pierwszego rzędu wynosi . Dodatek wyjaśnia, dlaczego w tym samouczku wybrano amplitudę pierwszego rzędu, a nie dokładny kąt dwupoziomowy.
def excitation_pool(sp, occ):
"""2p2h quadruples (h1, h2, v1, v2): same-species pairs, then proton-neutron pairs."""
holes = {tz: [i for i in occ if sp[i].tz == tz] for tz in (-1, +1)}
virtuals = {
tz: [i for i, s in enumerate(sp) if s.tz == tz and i not in occ]
for tz in (-1, +1)
}
pool = [
(h1, h2, v1, v2)
for tz in (-1, +1)
for h1, h2 in itertools.combinations(holes[tz], 2)
for v1, v2 in itertools.combinations(virtuals[tz], 2)
]
pool += [
(h1, h2, v1, v2)
for h1 in holes[-1]
for h2 in holes[+1]
for v1 in virtuals[-1]
for v2 in virtuals[+1]
]
return pool
def conserves_symmetry(sp, op):
"""Keeps M_J, and the hole and particle pairs share a reachable total J."""
h1, h2, v1, v2 = op
if sp[v1].mj2 + sp[v2].mj2 != sp[h1].mj2 + sp[h2].mj2:
return False
return max(abs(sp[v1].j2 - sp[v2].j2), abs(sp[h1].j2 - sp[h2].j2)) <= min(
sp[v1].j2 + sp[v2].j2, sp[h1].j2 + sp[h2].j2
)
def en_denominator(inter, occ, holes, virtuals, floor=0.1):
"""Epstein-Nesbet gap: bare gap, spectator rearrangement, and the pair's own term."""
gap = sum(inter.sp[h].spe for h in holes) - sum(
inter.sp[v].spe for v in virtuals
)
for k in occ:
if k in holes:
continue
gap += sum(inter.v_ms(h, k, h, k) for h in holes)
gap -= sum(inter.v_ms(v, k, v, k) for v in virtuals)
gap += inter.v_ms(holes[0], holes[1], holes[0], holes[1])
gap -= inter.v_ms(virtuals[0], virtuals[1], virtuals[0], virtuals[1])
return gap if abs(gap) >= floor else (floor if gap >= 0 else -floor)
def rank_pool(inter, occ, pool):
"""Sort by descending PT2 score; return (operator, coupling, first-order amplitude)."""
ranked = []
for op in pool:
h1, h2, v1, v2 = op
coupling = inter.v_ms(v1, v2, h1, h2)
gap = en_denominator(inter, occ, (h1, h2), (v1, v2))
ranked.append((coupling**2 / abs(gap), op, coupling, coupling / gap))
ranked.sort(key=lambda row: (-row[0], row[1])) # deterministic on ties
return [
(op, coupling, amplitude) for _, op, coupling, amplitude in ranked
]
Bloki wzbudzeń kubitowych
W ramach odwzorowania Jordana-Wignera, operator wzbudzenia zachowujący liczbę cząstek staje się sumą ośmiu ciągów Pauliego, z których każdy niesie ciąg operatorów między skrajnymi indeksami. Ciągi wymuszają antysymetrię fermionową i są kosztowne: wzbudzenie proton-neutron obejmuje granicę między dwiema połowami rejestru i zawiera ciąg parzystości przekraczający tę granicę.
Pominięcie ciągów daje operator wzbudzenia kubitowego Yordanova i in. [5]. Stan przygotowany przez ten operator ma inne amplitudy, ale łączy dokładnie te same pary wyznaczników, więc zbiór wyznaczników, do których może dotrzeć obwód, pozostaje niezmieniony. Pooled SQD używa tych wyznaczników do klasycznej diagonalizacji. Krok 2 porównuje nośnik obu konstrukcji i mierzy ich koszty sprzętowe.
Budowanie formy Pauliego z , przy opcjonalnym ciągu , sprawia, że obie konstrukcje różnią się tylko jedną flagą. Wszystkie osiem członów jednego generatora komutuje, więc pojedynczy krok PauliEvolutionGate jest dokładną eksponentą, a nie aproksymacją Trottera.
def _ladder(num_qubits, q, dagger, parity):
"""Pauli form of a_q or a_q^dagger. `parity` toggles the Jordan-Wigner Z string."""
prefix = (
["Z"] * q + ["I"] * (num_qubits - q) if parity else ["I"] * num_qubits
)
x_part, y_part = list(prefix), list(prefix)
x_part[q], y_part[q] = "X", "Y"
return SparsePauliOp(
["".join(reversed(x_part)), "".join(reversed(y_part))],
coeffs=[0.5, 0.5 * (-1j if dagger else 1j)],
)
def excitation_generator(num_qubits, op, parity=False):
"""Hermitian H with exp(-i theta H) = exp(theta (T - T^dagger)) for T = a+ a+ a a."""
h1, h2, v1, v2 = op
T = SparsePauliOp("I" * num_qubits)
for q, dagger in ((v1, True), (v2, True), (h2, False), (h1, False)):
T = (T @ _ladder(num_qubits, q, dagger, parity)).simplify()
return (1j * (T - T.adjoint())).simplify()
def excitation_block(op, theta, parity=False):
"""(window, circuit) for one excitation.
A qubit excitation touches only its four qubits. A fermionic excitation also carries Z
operators on every qubit between the outermost indices, so its window is the whole span --
which is exactly where its extra cost comes from.
"""
window = list(range(min(op), max(op) + 1)) if parity else sorted(op)
local = tuple(window.index(i) for i in op)
generator = excitation_generator(len(window), local, parity=parity)
return window, PauliEvolutionGate(generator, time=theta).definition
def excitation_ansatz(
num_qubits, occ, operators, amplitudes, measure=True, parity=False
):
"""X gates for the reference determinant, then one evolution block per excitation."""
qc = QuantumCircuit(num_qubits)
for q in occ:
qc.x(q)
for op, theta in zip(operators, amplitudes):
if abs(theta) < 1e-12:
continue
window, block = excitation_block(op, theta, parity=parity)
qc.compose(block, qubits=window, inplace=True)
if measure:
qc.measure_all()
return qc
Budżet głębokości i zespół obwodów
Pojedynczy głęboki obwód zawierający wszystkie uszeregowane wzbudzenia może przekroczyć czas koherencji sprzętu. Rozłożenie puli na zespół płytkich obwodów i zebranie ich strzałów w jeden zbiór wyznaczników zamienia Krok 2 w problem pakowania: każde wzbudzenie ma zmierzony koszt, każdy obwód ma budżet, a pytanie brzmi, jaka część uszeregowanej puli się zmieści.
Budżet jest mierzony w głębokości dwukubitowej (warstwach bramek dwukubitowych na ścieżce krytycznej), a nie w surowej liczbie bramek, ponieważ głębokość określa czas trwania obwodu, a tym samym, ile koherencji urządzenia zużywa. Obok niej podawana jest łączna liczba bramek, ponieważ jest to lepszy wskaźnik zastępczy dla skumulowanego błędu bramek; te dwie miary odpowiadają na różne pytania i żadna nie zastępuje drugiej.
Obie wielkości są wyodrębniane na podstawie arności: instrukcji działającej dokładnie na dwóch kubitach, niezależnie od tego, jak backend nazywa swoją bramkę splątującą. Dopasowywanie na podstawie nazw bramek mogłoby zamiast tego zwrócić zero dla nieznanego zestawu bazowego, niepoprawnie umieszczając całą pulę w jednym obwodzie bez przekroczenia obliczonego budżetu.
Wypełnianie w kolejności rankingowej obwodu, który jest aktualnie najbardziej pusty, utrzymuje każdy obwód blisko budżetu. Koszty są mierzone na rzeczywistym docelowym backendzie, po jednym wzbudzeniu na raz, ponieważ koszt odczytany z abstrakcyjnego obwodu nie jest kosztem, jaki produkuje transpiler.
DIRECTIVES = ("barrier", "delay")
def is_two_qubit(instruction):
"""True for an operation on exactly two qubits, excluding directives.
Selecting by arity rather than by gate name keeps this correct on any backend, whatever its
two-qubit basis gate happens to be called -- cz on today's Heron devices, ecr on Eagle, or
something newer tomorrow. A gate-name allow-list silently returns zero on anything it has
not heard of, which would collapse the whole pool into one circuit and pass every budget
check. Barriers are excluded because a barrier spanning two qubits is not a gate.
"""
return (
len(instruction.qubits) == 2
and instruction.operation.name not in DIRECTIVES
)
def two_qubit_count(qc):
"""How many two-qubit gates the circuit contains: the accumulated-gate-error proxy."""
return sum(1 for instruction in qc.data if is_two_qubit(instruction))
def two_qubit_depth(qc):
"""Layers of two-qubit gates on the critical path: the duration and decoherence proxy.
This is what the budget is measured in. Two gates on disjoint qubit pairs run in the same
layer, so depth tracks how long the circuit takes -- and therefore how much coherence it
spends -- while the count above tracks how much gate error it accumulates. Both are
reported; only depth is budgeted.
"""
return qc.depth(filter_function=is_two_qubit)
def excitation_costs(num_qubits, ranked, pm, parity=False):
"""Transpiled two-qubit depth of each excitation on its own."""
return [
two_qubit_depth(
pm.run(
excitation_ansatz(
num_qubits, (), [op], [amp], measure=False, parity=parity
)
)
)
for op, _, amp in ranked
]
def pack_ensemble(
num_qubits, occ, ranked, costs, budget, n_circuits, parity=False
):
"""Fill n_circuits in rank order, always adding to whichever is currently emptiest."""
bins, loads = [[] for _ in range(n_circuits)], [0] * n_circuits
for (op, _, amplitude), cost in zip(ranked, costs):
emptiest = min(range(n_circuits), key=lambda b: loads[b])
if loads[emptiest] + cost > budget:
break # every circuit is full
bins[emptiest].append((op, amplitude))
loads[emptiest] += cost
circuits = [
excitation_ansatz(
num_qubits,
occ,
[o for o, _ in b],
[a for _, a in b],
parity=parity,
)
for b in bins
]
return circuits, bins
def pack_to_budget(
num_qubits, occ, ranked, costs, budget, n_circuits, pm, attempts=6
):
"""Pack, transpile, and shrink the target until the assembled circuits really fit.
Costs are measured one excitation at a time, but excitations that share qubits neither add
nor parallelize cleanly once the transpiler routes them together, so the assembled depth is
not the sum of its measured parts. This loop closes that gap against the real transpiler,
and it runs entirely before any job is submitted -- a budget failure must never cost shots.
"""
target = budget
for attempt in range(attempts):
circuits, bins = pack_ensemble(
num_qubits, occ, ranked, costs, target, n_circuits, parity=False
)
isa = pm.run(circuits)
worst = max(two_qubit_depth(c) for c in isa)
if worst <= budget:
return circuits, bins, isa
target = max(min(costs), int(target * budget / worst * 0.95))
raise RuntimeError(
f"could not fit {n_circuits} circuits inside a two-qubit depth of {budget} in "
f"{attempts} attempts; raise N_CIRCUITS or DEPTH_BUDGET and re-run this cell. "
"No QPU time was spent."
)
Post-processing: naprawa, rekombinacja, diagonalizacja
Trzy funkcje pomocnicze wykonują pracę Kroku 4.
half_configurations dzieli każdy próbkowany wiersz na połowę protonową i połowę neutronową, zachowując każdą połowę, która ma poprawną liczbę nukleonów. Wiersz z poprawną połową protonową wnosi tę połowę, nawet jeśli jego połowa neutronowa ma błędną liczbę nukleonów. Każda połowa niesie łączną próbkowaną wagę wierszy, w których się pojawiła, co decyduje o jej rankingu, jeśli podprzestrzeń musi zostać obcięta.
grow_subspace rekombinuje połowy w każdy iloczyn, który trafia w docelowy sektor i parzystości, dodając do podanej mu podprzestrzeni zamiast ją przebudowywać. Dzięki temu kolejne podprzestrzenie są zagnieżdżone, co sprawia, że sekwencja energii jest monotonicznie nierosnąca, a nie tylko oscyluje wokół ograniczenia.
recovery_loop to samospójne odzyskiwanie konfiguracji z artykułu o pooled SQD
[1]: napraw liczby nukleonów w obu połówkach rejestru względem bieżącego oszacowania obsadzeń, rekombinuj, diagonalizuj i weź następne oszacowanie obsadzeń z wektora własnego.
Sprawdź uważnie konwencje kolejności bitów, aby uniknąć błędnych wyników. qiskit-addon-sqd zapisuje kolumnę 0 swojej macierzy ciągów bitów jako najwyższy indeks kubitu, więc odwrócenie wiersza daje obsadzenie indeksowane numerem kubitu; jego „prawa” połowa to niskie indeksy kubitów, czyli blok protonowy. Odpowiednio, recover_configurations przyjmuje num_elec_a jako liczbę protonów, a średnie obsadzenia uporządkowane jako (protons, neutrons) według indeksu kubitu. Dodatek zakłada, że bit jest sparowany z bitem ; w tym rejestrze kubit protonowy i kubit neutronowy to ten sam stan , więc to założenie jest tutaj fizycznie znaczące, a nie przypadkowe.
def half_configurations(
bitstring_matrix, probabilities, sp, n_protons, n_neutrons
):
"""Split each row into proton and neutron halves, keeping each half on its own weight.
Column 0 of the addon's matrix is the highest qubit index, so reversing a row gives
occupation indexed by qubit.
"""
protons, neutrons = {}, {}
for row, weight in zip(
bitstring_matrix, np.asarray(probabilities, dtype=float)
):
occupied = np.flatnonzero(row[::-1])
p = tuple(int(i) for i in occupied if sp[i].tz == -1)
n = tuple(int(i) for i in occupied if sp[i].tz == +1)
if len(p) == n_protons:
protons[p] = protons.get(p, 0.0) + weight
if len(n) == n_neutrons:
neutrons[n] = neutrons.get(n, 0.0) + weight
return protons, neutrons
def product_subspace(sp, protons, neutrons, n_protons, n_neutrons, **targets):
"""Every (proton half) x (neutron half) product that lands in the target sector."""
return sorted(
d
for d in (
tuple(sorted(tuple(p) + tuple(n)))
for p in protons
for n in neutrons
)
if symmetry_allowed(sp, d, n_protons, n_neutrons, **targets)
)
def grow_subspace(
sp,
kept_protons,
kept_neutrons,
offered_protons,
offered_neutrons,
n_protons,
n_neutrons,
max_dimension=None,
**targets,
):
"""Add as many offered halves as the dimension cap allows, never dropping a kept one."""
kept_p, kept_n = list(kept_protons), list(kept_neutrons)
new_p = [c for c in offered_protons if c not in set(kept_p)]
new_n = [c for c in offered_neutrons if c not in set(kept_n)]
if max_dimension is None:
kept_p, kept_n = kept_p + new_p, kept_n + new_n
return (
product_subspace(
sp, kept_p, kept_n, n_protons, n_neutrons, **targets
),
kept_p,
kept_n,
)
basis = product_subspace(
sp, kept_p, kept_n, n_protons, n_neutrons, **targets
)
step = max(1, (len(new_p) + len(new_n)) // 24)
taken_p = taken_n = 0
while taken_p < len(new_p) or taken_n < len(new_n):
try_p, try_n = (
min(taken_p + step, len(new_p)),
min(taken_n + step, len(new_n)),
)
candidate = product_subspace(
sp,
kept_p + new_p[:try_p],
kept_n + new_n[:try_n],
n_protons,
n_neutrons,
**targets,
)
if len(candidate) > max_dimension:
if step == 1:
break
step = max(1, step // 2)
continue
basis, taken_p, taken_n = candidate, try_p, try_n
return basis, kept_p + new_p[:taken_p], kept_n + new_n[:taken_n]
def occupancies(sp, dets, vector):
"""Average occupancy of each qubit in a subspace eigenvector, as (protons, neutrons)."""
half = len(sp) // 2
occ = np.zeros(len(sp))
for weight, det in zip(np.abs(vector) ** 2, dets):
for q in det:
occ[q] += weight
return occ[:half], occ[half:]
def sample_occupancies(sp, bitstring_matrix, probabilities):
"""The same quantity estimated directly from sampled bitstrings."""
half = len(sp) // 2
weights = np.asarray(probabilities, dtype=float)
occ = (weights[:, None] * bitstring_matrix[:, ::-1]).sum(
axis=0
) / weights.sum()
return occ[:half], occ[half:]
def recovery_loop(
inter,
sp,
bitstring_matrix,
probabilities,
reference,
n_protons,
n_neutrons,
max_iterations=4,
energy_tol=1e-4,
max_dimension=None,
seed=None,
**targets,
):
"""Self-consistent configuration recovery, diagonalizing in the product subspace.
`num_elec_a` is the proton number and `num_elec_b` the neutron number, matching the
addon's right/left bipartition of the bitstring matrix.
"""
half = len(sp) // 2
p_ref = tuple(i for i in reference if sp[i].tz == -1)
n_ref = tuple(i for i in reference if sp[i].tz == +1)
survivors, survivor_probs = postselect_by_hamming_right_and_left(
bitstring_matrix,
np.asarray(probabilities, dtype=float).copy(),
hamming_right=n_protons,
hamming_left=n_neutrons,
)
if len(survivors):
guess = sample_occupancies(sp, survivors, survivor_probs)
else: # nothing survived: start from the reference itself
guess = (
np.array([1.0 if q in p_ref else 0.0 for q in range(half)]),
np.array(
[1.0 if q + half in n_ref else 0.0 for q in range(half)]
),
)
weights_p, weights_n = {p_ref: np.inf}, {n_ref: np.inf}
kept_p, kept_n = [p_ref], [n_ref]
history, best = [], None
for iteration in range(max_iterations):
# keep the occupancy estimate strictly inside (0, 1): the heuristic divides by it
clipped = tuple(np.clip(a, 1e-4, 1.0 - 1e-4) for a in guess)
recovered, recovered_probs = recover_configurations(
bitstring_matrix,
probabilities,
clipped,
n_protons,
n_neutrons,
rand_seed=None if seed is None else seed + iteration,
)
new_p, new_n = half_configurations(
recovered, recovered_probs, sp, n_protons, n_neutrons
)
for config, weight in new_p.items():
weights_p[config] = weights_p.get(config, 0.0) + weight
for config, weight in new_n.items():
weights_n[config] = weights_n.get(config, 0.0) + weight
def order(w):
return sorted(w, key=lambda c: (-w[c], c))
basis, kept_p, kept_n = grow_subspace(
sp,
kept_p,
kept_n,
order(weights_p),
order(weights_n),
n_protons,
n_neutrons,
max_dimension=max_dimension,
**targets,
)
energy, vector = ground_state(inter, basis)
history.append(
dict(
iteration=iteration + 1,
energy=energy,
dimension=len(basis),
protons=len(kept_p),
neutrons=len(kept_n),
recovered=len(recovered),
survivors=len(survivors),
)
)
print(
f" iteration {iteration + 1}: {len(kept_p)} proton x {len(kept_n)} neutron "
f"halves -> dimension {len(basis)}, E = {energy:.6f} MeV"
)
if best is None or energy < best[0]:
best = (energy, basis, vector)
guess = occupancies(
sp, basis, vector
) # the self-consistent update
if (
len(history) > 1
and abs(history[-2]["energy"] - energy) < energy_tol
):
break
return dict(
energy=best[0], basis=best[1], vector=best[2], history=history
)
Backend, budżet i parametry uruchomienia
Każde kolejne uruchomienie używa tego samego backendu, tych samych menedżerów przebiegów (pass managers) i tego samego budżetu głębokości, dzięki czemu wszystkie trzy są bezpośrednio porównywalne. Budżet łączy je ze sobą: każdy obwód w każdym zespole musi się w nim zmieścić i to on decyduje, jaka część puli w ogóle może zostać spróbkowana.
Wartości podane tutaj zostały wybrane poprzez zmierzenie kosztu po transpilacji względem docelowego urządzenia Heron. Przy głębokości dwukubitowej 300 i 16 obwodach, zarówno zespoły 24-kubitowe, jak i 40-kubitowe wypadają znacznie poniżej 100 mikrosekund na obwód, w porównaniu z czasami koherencji rzędu kilkuset mikrosekund. Zwiększenie budżetu włącza więcej puli, ale zwiększa czas trwania obwodu. Zmierz ten kompromis dla swojego backendu.
# This example assumes you have saved your IBM Quantum Platform account locally.
service = QiskitRuntimeService()
backend = service.least_busy(
operational=True, simulator=False, min_num_qubits=40
)
pass_manager = generate_preset_pass_manager(
optimization_level=3, backend=backend, seed_transpiler=42
)
costing_manager = generate_preset_pass_manager(
optimization_level=1, backend=backend, seed_transpiler=42
)
DEPTH_BUDGET = 300 # two-qubit depth per circuit
N_CIRCUITS = 16 # circuits per ensemble
SHOTS = 10_000 # shots per circuit
MAX_DIMENSION = 4_000 # largest subspace the dense solver here will build
JOB_TAGS = ["TUT_SBQDNH"] # initials of the title's content words
# derive the two-qubit basis gate from the target by arity, not from a hard-coded name
two_qubit_basis = sorted(
name
for name in backend.target.operation_names
if backend.target.operation_from_name(name).num_qubits == 2
)
if not two_qubit_basis:
raise RuntimeError(
f"{backend.name} exposes no two-qubit gate; pick another backend"
)
print(
f"{backend.name}: {backend.num_qubits} qubits, two-qubit basis gate {two_qubit_basis[0]}"
)
print(
f"two-qubit depth budget {DEPTH_BUDGET}, {N_CIRCUITS} circuits x {SHOTS:,} shots per run"
)
print(
f"three runs: {3 * N_CIRCUITS} circuits, {3 * N_CIRCUITS * SHOTS:,} shots in total"
)
ibm_phoenix: 120 qubits, two-qubit basis gate cz
two-qubit depth budget 300, 16 circuits x 10,000 shots per run
three runs: 48 circuits, 480,000 shots in total
Przykład małoskalowy na sprzęcie
Ta sekcja realizuje czteroetapowy przepływ pracy na QPU, wykorzystując ten sam backend i ten sam budżet bramek, co uruchomienia wielkoskalowe. Mniejszy problem dostarcza dokładnego odniesienia do sprawdzenia wyniku.
Problem małoskalowy to : dwa protony walencyjne i dwa neutrony walencyjne w powłoce nad rdzeniem , z oddziaływaniem USDA [2]. Trzy orbitale na gatunek dają 24 kubity, a pełna baza dozwolona przez symetrię to 640 wyznaczników, wystarczająco mała, aby porównać oszacowania energii z dokładną odpowiedzią.
Krok 1: Odwzorowanie klasycznych danych wejściowych na problem kwantowy
Wczytaj oddziaływanie, zbuduj rejestr i skonstruuj wyznacznik referencyjny. Poniższa tabela pokazuje informacje o rejestrze z sekcji Podstawy, odczytane bezpośrednio z pliku oddziaływania.
N_PROTONS, N_NEUTRONS = 2, 2
ms_sd = read_snt(DATA / "usda.snt", N_PROTONS, N_NEUTRONS)
sp_sd = m_scheme_states(ms_sd)
inter_sd = Interaction(ms_sd, sp_sd)
occ_sd = reference_determinant(sp_sd, inter_sd, N_PROTONS, N_NEUTRONS)
# post-selection splits the register in half, so the two species must contribute equally
n_proton_states = sum(1 for s in sp_sd if s.tz == -1)
if n_proton_states != len(sp_sd) - n_proton_states:
raise ValueError(
"this workflow needs equal proton and neutron state counts"
)
SHELL_LABEL = {0: "s", 1: "p", 2: "d", 3: "f", 4: "g"}
print(
f"core Z={ms_sd.core_z} N={ms_sd.core_n} plus {N_PROTONS}p + {N_NEUTRONS}n valence "
f"-> A={ms_sd.mass_number} on {len(sp_sd)} qubits"
)
print(
f"interaction: {len(ms_sd.tbmes)} J-coupled matrix elements, fitted at "
f"A_ref={ms_sd.a_ref}, rescaled by (A/A_ref)^{ms_sd.mass_exponent:g} = "
f"{ms_sd.mass_factor:.6f}\n"
)
print(
f"{'orbital':>9} {'SPE (MeV)':>10} {'proton qubits':>14} {'neutron qubits':>15}"
)
for o in (o for o in ms_sd.orbitals if o.tz == -1):
twin = next(
t
for t in ms_sd.orbitals
if t.tz == +1 and (t.n, t.ell, t.j2) == (o.n, o.ell, o.j2)
)
qp = [q for q, s in enumerate(sp_sd) if s.orb == o.idx]
qn = [q for q, s in enumerate(sp_sd) if s.orb == twin.idx]
print(
f"{f'{o.n}{SHELL_LABEL[o.ell]}{o.j2}/2':>9} {ms_sd.spes[o.idx]:>10.4f} "
f"{f'{qp[0]}-{qp[-1]}':>14} {f'{qn[0]}-{qn[-1]}':>15}"
)
print(f"\nreference determinant occupies qubits {occ_sd}")
print(
f" M_J = {sum(sp_sd[i].mj2 for i in occ_sd) / 2:g}, "
f"parity = {(-1) ** (sum(sp_sd[i].ell for i in occ_sd) % 2):+d}, "
f"energy = {matrix_element(inter_sd, occ_sd, occ_sd):.6f} MeV"
)
core Z=8 N=8 plus 2p + 2n valence -> A=20 on 24 qubits
interaction: 158 J-coupled matrix elements, fitted at A_ref=18, rescaled by (A/A_ref)^-0.3 = 0.968886
orbital SPE (MeV) proton qubits neutron qubits
0d3/2 2.1117 0-3 12-15
0d5/2 -3.9257 4-9 16-21
1s1/2 -3.2079 10-11 22-23
reference determinant occupies qubits (4, 9, 16, 21)
M_J = 0, parity = +1, energy = -29.765549 MeV
Przed kontynuowaniem uruchom dwa sprawdzenia hamiltonianu. Oba są tanie i mogą ujawnić błędy resprzężenia, których pojedyncze obliczenie energii mogłoby nie wykryć.
Hamiltonian niezmienniczy względem obrotów organizuje swoje stany własne w multiplety , więc każda wartość własna sektora musi pojawić się także w widmie przy tej samej energii. Różnica między stanem podstawowym a najniższym stanem niosącym to energia wzbudzenia , która jest zmierzona: MeV dla [6]. Oczekuje się, że empiryczne oddziaływanie powłoki zgadza się w granicach kilkuset keV.
basis_exact_sd = full_basis(sp_sd, N_PROTONS, N_NEUTRONS)
if len(basis_exact_sd) != count_basis(sp_sd, N_PROTONS, N_NEUTRONS):
raise AssertionError("the basis counter disagrees with the enumeration")
E_REF_SD = matrix_element(inter_sd, occ_sd, occ_sd)
E_EXACT_SD, _ = ground_state(inter_sd, basis_exact_sd)
# the M_J = 2 sector: its spectrum must be contained in the M_J = 0 spectrum
basis_mj2 = full_basis(sp_sd, N_PROTONS, N_NEUTRONS, mj2_target=4)
spectrum_0 = np.linalg.eigvalsh(
subspace_hamiltonian(inter_sd, basis_exact_sd)
)
spectrum_2 = np.linalg.eigvalsh(subspace_hamiltonian(inter_sd, basis_mj2))
contained = sum(
1 for e in spectrum_2 if np.min(np.abs(spectrum_0 - e)) < 1e-7
)
if contained != len(spectrum_2):
raise AssertionError(
f"rotational invariance broken: only {contained}/{len(spectrum_2)} "
"M_J=2 eigenvalues appear in the M_J=0 spectrum"
)
print(
f"rotational invariance: all {contained} M_J=2 eigenvalues found in the M_J=0 spectrum"
)
print(
f"E(2+) - E(0+) = {spectrum_2[0] - E_EXACT_SD:.3f} MeV (experiment: 1.634 MeV)\n"
)
print(f"reference determinant {E_REF_SD:11.6f} MeV")
print(
f"exact diagonalization {E_EXACT_SD:11.6f} MeV (dimension {len(basis_exact_sd)})"
)
print(f"correlation energy to find {E_EXACT_SD - E_REF_SD:11.6f} MeV")
rotational invariance: all 497 M_J=2 eigenvalues found in the M_J=0 spectrum
E(2+) - E(0+) = 1.747 MeV (experiment: 1.634 MeV)
reference determinant -29.765549 MeV
exact diagonalization -40.472331 MeV (dimension 640)
correlation energy to find -10.706782 MeV
Następnie skonstruuj pulę operatorów. Zastosowanie dwóch reguł wyboru daje ważny wynik: dla tego stanu referencyjnego, w tej przestrzeni modelu, nie ma w ogóle żadnych dozwolonych wzbudzeń pojedynczych.
Powód jest konkretny i sprawdzalny. Wzbudzenie zachowuje tylko wtedy, gdy stan cząstki ma to samo co dziura. Stan referencyjny obsadza dwa stany o największym w najniższym orbitalu ( orbitalu ), a żaden inny orbital w powłoce nie osiąga , ponieważ zatrzymuje się na , a na . Dlatego żadne wzbudzenie pojedyncze nie przetrwa, a korelacja jest niesiona w całości przez wzbudzenia . Jest to właściwość stanu referencyjnego i powłoki, a nie ogólne prawo; poniższa komórka liczy to, zamiast to zakładać.
raw_pool_sd = excitation_pool(sp_sd, occ_sd)
pool_sd = [op for op in raw_pool_sd if conserves_symmetry(sp_sd, op)]
ranked_sd = rank_pool(inter_sd, occ_sd, pool_sd)
singles_sd = [
(h, v)
for h in occ_sd
for v in range(len(sp_sd))
if v not in occ_sd and sp_sd[h].tz == sp_sd[v].tz
]
singles_mj_sd = [
(h, v) for h, v in singles_sd if sp_sd[h].mj2 == sp_sd[v].mj2
]
print(
f"1p1h: {len(singles_sd):4d} raw -> {len(singles_mj_sd):3d} conserve M_J"
)
print(
f"2p2h: {len(raw_pool_sd):4d} raw -> {len(pool_sd):3d} conserve M_J and couple to a common J\n"
)
print(
f"{'rank':>4} {'holes':>9} {'particles':>11} {'<ref|H|a> (MeV)':>16} {'amplitude':>10}"
)
for r, (op, coupling, amplitude) in enumerate(ranked_sd[:8], start=1):
print(
f"{r:>4} {f'{op[0]},{op[1]}':>9} {f'{op[2]},{op[3]}':>11} "
f"{coupling:>16.4f} {amplitude:>10.4f}"
)
# what is the best this ansatz could possibly do? Apply every excitation once and recombine.
reachable = {occ_sd}
for op, _, _ in ranked_sd:
h1, h2, v1, v2 = op
reachable |= {
tuple(sorted(set(d) - {h1, h2} | {v1, v2}))
for d in reachable
if {h1, h2} <= set(d) and not {v1, v2} & set(d)
}
ceiling = product_subspace(
sp_sd,
{tuple(i for i in d if sp_sd[i].tz == -1) for d in reachable},
{tuple(i for i in d if sp_sd[i].tz == +1) for d in reachable},
N_PROTONS,
N_NEUTRONS,
)
print(
f"\nthe pool reaches {len(reachable)} determinants, whose product subspace spans "
f"{len(ceiling)} of {len(basis_exact_sd)}"
)
1p1h: 40 raw -> 0 conserve M_J
2p2h: 490 raw -> 78 conserve M_J and couple to a common J
rank holes particles <ref|H|a> (MeV) amplitude
1 4,9 0,3 -1.8714 0.1375
2 16,21 12,15 -1.8714 0.1375
3 4,21 3,12 1.6775 -0.1029
4 9,16 0,15 1.6775 -0.1029
5 4,9 10,11 -0.8728 0.1168
6 16,21 22,23 -0.8728 0.1168
7 4,21 3,17 1.0622 -0.0882
8 4,21 8,12 -1.0622 0.0882
the pool reaches 412 determinants, whose product subspace spans 640 of 640
Krok 2: Optymalizacja problemu pod kątem wykonania na sprzęcie kwantowym
Transpilacja ujawnia sprzętowy koszt ciągów Jordana-Wignera oraz oszczędności wynikające z użycia wzbudzeń kubitowych. Pierwsza komórka mierzy obie konstrukcje względem rzeczywistego docelowego backendu i sprawdza twierdzenie, wprowadzone w sekcji Konfiguracja, że pominięcie ciągów zmienia amplitudy, ale nie zbiór wyznaczników, do których może dotrzeć obwód.
Porównaj dwie konsekwencje tego podstawienia. Wzbudzenie kubitowe kosztuje tyle samo, niezależnie od odległości między jego indeksami, więc wzbudzenia proton-neutron, które obejmują granicę między dwiema połowami rejestru i stanowią większość puli, nie ponoszą już tego dodatkowego kosztu. Cała pula mieści się wtedy w budżecie, co oznacza, że ograniczeniem wyniku jest próbkowanie, a nie głębokość obwodu.
# 1. do the two constructions reach the same determinants?
# Apply one block to the reference on the window it spans and read off which basis states
# acquire amplitude. Column 0 of the unitary is the image of |0...0>, and the X gates that
# place the reference are part of the circuit, so that column is exactly what is wanted.
# A fermionic block's window is its whole span, and building a unitary on it costs 4^n, so
# probe the narrowest excitations in the pool rather than the highest-ranked ones.
PROBE_SPAN = 12
narrow = sorted(ranked_sd, key=lambda row: max(row[0]) - min(row[0]))
probes = [op for op, _, _ in narrow if max(op) - min(op) + 1 <= PROBE_SPAN][
:3
]
if len(probes) < 2:
raise RuntimeError(
f"no excitation spans {PROBE_SPAN} qubits or fewer; raise PROBE_SPAN"
)
print(
f"{'excitation':>16} {'span':>5} {'reachable determinants':>22} {'same as fermionic?':>19}"
)
for probe_op in probes:
probe_window = list(range(min(probe_op), max(probe_op) + 1))
probe_local = tuple(probe_window.index(i) for i in probe_op)
probe_occ = tuple(
probe_window.index(i) for i in occ_sd if i in probe_window
)
supports = {}
for parity in (True, False):
unitary = Operator(
excitation_ansatz(
len(probe_window),
probe_occ,
[probe_local],
[0.7],
measure=False,
parity=parity,
)
).data
supports[parity] = frozenset(
np.flatnonzero(np.abs(unitary[:, 0]) > 1e-10).tolist()
)
if len(supports[True]) < 2:
raise AssertionError(
f"{probe_op}: the block did not move any amplitude, so this "
"comparison would be vacuous"
)
if supports[True] != supports[False]:
raise AssertionError(
f"{probe_op}: the two constructions reach different determinants"
)
print(
f"{str(probe_op):>16} {len(probe_window):>5} {len(supports[True]):>22} {'yes':>19}"
)
print(
"\n-> identical support; the amplitudes differ, and pooled SQD only consumes the support\n"
)
# 2. what does each one cost on this backend?
cost_qeb = excitation_costs(
len(sp_sd), ranked_sd, costing_manager, parity=False
)
cost_jw = excitation_costs(
len(sp_sd), ranked_sd, costing_manager, parity=True
)
def species(op):
return "same" if len({sp_sd[i].tz for i in op}) == 1 else "pn"
print(
f"{'excitation':>10} {'count':>5} {'QEB 2q depth':>14} {'fermionic 2q depth':>19}"
)
for group in ("same", "pn"):
q = [
c
for (op, _, _), c in zip(ranked_sd, cost_qeb)
if species(op) == group
]
j = [
c for (op, _, _), c in zip(ranked_sd, cost_jw) if species(op) == group
]
print(
f"{group:>10} {len(q):>5} {f'{min(q)}-{max(q)}':>14} {f'{min(j)}-{max(j)}':>19}"
)
print(
f"{'pool total':>10} {len(ranked_sd):>5} {sum(cost_qeb):>14} {sum(cost_jw):>19}"
)
print(
f"\nfermionic / qubit-excitation cost ratio: {sum(cost_jw) / sum(cost_qeb):.2f}x"
)
print(
f"\nensemble capacity: {N_CIRCUITS} circuits at two-qubit depth {DEPTH_BUDGET}"
)
excitation span reachable determinants same as fermionic?
(4, 9, 5, 8) 6 2 yes
(16, 21, 17, 20) 6 2 yes
(4, 9, 6, 7) 6 2 yes
-> identical support; the amplitudes differ, and pooled SQD only consumes the support
excitation count QEB 2q depth fermionic 2q depth
same 26 40-48 48-144
pn 52 48-48 48-256
pool total 78 3728 9112
fermionic / qubit-excitation cost ratio: 2.44x
ensemble capacity: 16 circuits at two-qubit depth 300
circuits_sd, bins_sd, isa_sd = pack_to_budget(
len(sp_sd),
occ_sd,
ranked_sd,
cost_qeb,
DEPTH_BUDGET,
N_CIRCUITS,
pass_manager,
)
PACKED_SD = sum(len(b) for b in bins_sd)
worst_sd = max(two_qubit_depth(c) for c in isa_sd)
worst_count_sd = max(two_qubit_count(c) for c in isa_sd)
print(
f"packed {PACKED_SD} of {len(ranked_sd)} excitations into {N_CIRCUITS} circuits"
)
print(f" excitations per circuit {[len(b) for b in bins_sd]}")
print(f" two-qubit depth {[two_qubit_depth(c) for c in isa_sd]}")
print(f" two-qubit gates {[two_qubit_count(c) for c in isa_sd]}")
print(
f"\nworst circuit: two-qubit depth {worst_sd} of a {DEPTH_BUDGET} budget, "
f"{worst_count_sd} two-qubit gates"
)
packed 78 of 78 excitations into 16 circuits
excitations per circuit [5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 4, 4]
two-qubit depth [228, 182, 177, 220, 214, 220, 226, 224, 222, 222, 181, 179, 136, 179, 171, 181]
two-qubit gates [234, 231, 227, 228, 225, 225, 233, 229, 233, 226, 230, 223, 232, 226, 176, 185]
worst circuit: two-qubit depth 228 of a 300 budget, 234 two-qubit gates
Krok 3: Wykonanie przy użyciu prymitywów Qiskit
Prześlij jedno zadanie na problem, z całym zespołem jako pojedynczą listą obwodów. Twirling bramek i pomiaru oraz dynamiczne odsprzęganie są włączone, aby zmniejszyć wpływ szumu sprzętowego. Ich korzyść zależy od obwodu i backendu.
Wypisywany jest identyfikator każdego zadania. Użyj service.job("JOB_ID"), aby pobrać zakończone zadanie i jego wyniki bez zużywania dodatkowego czasu QPU.
def sample(isa_circuits, shots, tags):
"""Submit one Sampler job; return the per-circuit bit arrays and the measured QPU seconds."""
sampler = SamplerV2(mode=backend)
sampler.options.environment.job_tags = tags
sampler.options.twirling.enable_gates = True
sampler.options.twirling.enable_measure = True
sampler.options.dynamical_decoupling.enable = True
sampler.options.dynamical_decoupling.sequence_type = "XY4"
job = sampler.run(isa_circuits, shots=shots)
print(
f"job {job.job_id()}: {len(isa_circuits)} circuits x {shots:,} shots "
f"on {backend.name}"
)
return [pub.data.meas for pub in job.result()]
def pool_samples(bit_arrays, sp):
"""Merge the ensemble's bit arrays into one bitstring matrix and probability vector."""
matrices, weights, total = [], [], 0
for bit_array in bit_arrays:
matrix, probabilities = bit_array_to_arrays(bit_array)
matrices.append(matrix)
weights.append(probabilities * bit_array.num_shots)
total += bit_array.num_shots
counts = np.concatenate(weights)
matrix = np.vstack(matrices)
# the same bitstring can appear in more than one circuit; merge duplicate rows
unique, inverse = np.unique(matrix, axis=0, return_inverse=True)
merged = np.zeros(len(unique))
np.add.at(merged, inverse.ravel(), counts)
return unique, merged / merged.sum(), total
bit_arrays_sd = sample(isa_sd, SHOTS, JOB_TAGS + ["20Ne"])
matrix_sd, probs_sd, shots_sd = pool_samples(bit_arrays_sd, sp_sd)
survivors_sd, _ = postselect_by_hamming_right_and_left(
matrix_sd,
probs_sd.copy(),
hamming_right=N_PROTONS,
hamming_left=N_NEUTRONS,
)
shot_survival_sd = float(
probs_sd[
(matrix_sd[:, len(sp_sd) // 2 :].sum(axis=1) == N_PROTONS)
& (matrix_sd[:, : len(sp_sd) // 2].sum(axis=1) == N_NEUTRONS)
].sum()
)
reference_bits = "".join(
"1" if q in occ_sd else "0" for q in range(len(sp_sd))
)[::-1]
print(f"\n{shots_sd:,} shots -> {len(matrix_sd):,} distinct bitstrings")
print(
f" {shot_survival_sd:6.1%} of shots carry the right proton and neutron numbers"
)
print(f" {len(survivors_sd):,} distinct bitstrings do")
order = np.argsort(-probs_sd)
half = len(sp_sd) // 2
print(f"\n{'neutrons':>{half}} | {'protons':<{half}} share")
for i in order[:4]:
bits = "".join("1" if b else "0" for b in matrix_sd[i])
tag = " <- reference determinant" if bits == reference_bits else ""
print(f"{bits[:half]} | {bits[half:]} {probs_sd[i]:6.2%}{tag}")
if len(survivors_sd) == 0:
raise RuntimeError(
"no shot carried the right nucleon numbers; check the backend and "
"the transpiled circuits before spending more QPU time"
)
job dap30qtr85ps73fg21p0: 16 circuits x 10,000 shots on ibm_phoenix
160,000 shots -> 17,221 distinct bitstrings
31.5% of shots carry the right proton and neutron numbers
973 distinct bitstrings do
neutrons | protons share
001000010000 | 001000010000 20.08% <- reference determinant
000000010000 | 001000010000 2.25%
001000010000 | 001000000000 2.19%
001000010000 | 000000010000 1.93%
Krok 4: Przetwórz wynik końcowo i zwróć go w pożądanym formacie klasycznym
Przekształć próbki kwantowe w oszacowanie energii, korzystając z ograniczeń symetrii jądrowej opisanych w sekcji Kontekst.
Odzyskiwanie konfiguracji naprawia dwie liczby nukleonów. recover_configurations bierze każdy strzał,
który ma nieprawidłową liczbę protonów lub neutronów, i odwraca bity najmniej zgodne z bieżącym
oszacowaniem średnich obsadzeń orbitali, zamiast go odrzucać. W pierwszym przebiegu
oszacowanie obsadzenia pochodzi ze strzałów, które już przetrwały; później pochodzi z
wektora własnego poprzedniej podprzestrzeni, co czyni procedurę samospójną.
i parzystość są narzucane na zrekombinowane produkty, a nie na całe strzały. Każdy naprawiony strzał wnosi połowę protonową i połowę neutronową, a podprzestrzeń jest rozpięta przez każdy iloczyn próbkowanej konfiguracji protonowej z próbkowaną konfiguracją neutronową, który daje z właściwą parzystością. Filtrowanie całych strzałów po całkowitym zamiast tego odrzuciłoby dwie dobre połowy na rzecz liczby kwantowej, która należy do ich kombinacji.
Cztery sprawdzenia liczb kwantowych odrzucają różne frakcje próbek. Dwie liczby nukleonów odpowiadają za większość filtrowania. Parzystość jest automatycznie spełniona wewnątrz pojedynczej powłoki głównej: każdy orbital ma parzyste , a każdy orbital nieparzyste , więc gdy liczby nukleonów są poprawne, parzystość nie może być błędna. Sprawdzenie parzystości jest zachowane, ponieważ przestrzeń modelowa łącząca powłoki uczyniłaby ją niezależnym ograniczeniem. Sprawdzenie utrzymuje produkty w docelowym sektorze momentu pędu. Wartość posiadania czterech dokładnych liczb kwantowych polega na tym, że są tanie i dokładne, a nie na tym, że każda z nich jest dużym filtrem.
Diagonalizacja daje wariacyjną granicę górną. Ponieważ podprzestrzeń każdej iteracji zawiera poprzednią, ciąg energii maleje monotonicznie, a każdy element tego ciągu jest rygorystyczną granicą górną prawdziwej energii stanu podstawowego, niezależnie od szumu w próbkach, które go wytworzyły.
result_sd = recovery_loop(
inter_sd,
sp_sd,
matrix_sd,
probs_sd,
occ_sd,
N_PROTONS,
N_NEUTRONS,
max_iterations=4,
max_dimension=MAX_DIMENSION,
seed=42,
)
E_SQD_SD = result_sd["energy"]
recovered_sd = 100 * (E_SQD_SD - E_REF_SD) / (E_EXACT_SD - E_REF_SD)
print(f"\nreference determinant {E_REF_SD:11.6f} MeV")
print(
f"pooled SQD upper bound {E_SQD_SD:11.6f} MeV "
f"(subspace dimension {len(result_sd['basis'])} of {len(basis_exact_sd)})"
)
print(f"exact diagonalization {E_EXACT_SD:11.6f} MeV")
print(f"\ncorrelation energy recovered: {recovered_sd:.1f}%")
energies_sd = [h["energy"] for h in result_sd["history"]]
if any(b > a + 1e-9 for a, b in zip(energies_sd, energies_sd[1:])):
raise AssertionError(
"the subspaces are not nested; the bound should never rise"
)
if E_SQD_SD < E_EXACT_SD - 1e-7:
raise AssertionError(
f"pooled SQD returned {E_SQD_SD:.6f}, below the exact {E_EXACT_SD:.6f}; "
"a subspace bound cannot beat the full diagonalization"
)
iteration 1: 66 proton x 66 neutron halves -> dimension 640, E = -40.472331 MeV
iteration 2: 66 proton x 66 neutron halves -> dimension 640, E = -40.472331 MeV
reference determinant -29.765549 MeV
pooled SQD upper bound -40.472331 MeV (subspace dimension 640 of 640)
exact diagonalization -40.472331 MeV
correlation energy recovered: 100.0%
Oceń wyniki
Użyj następujących sprawdzeń, aby ocenić swoje wyniki na backendzie klasy Heron z tymi ustawieniami:
-
Przeżywalność strzałów dla dwóch liczb nukleonów mierzy frakcję strzałów o poprawnej liczbie protonów i neutronów. Może maleć wraz ze wzrostem rejestru. Współczynnik przeżywalności bliski zeru może wskazywać na problem z wykonaniem obwodu. Sprawdź głębokość ISA w Kroku 2 oraz kalibrację backendu, a nie przetwarzanie końcowe.
-
Pętla odzyskiwania powinna wypisywać wymiar podprzestrzeni, który pozostaje stały lub rośnie, oraz energię, która pozostaje stała lub maleje z każdą iteracją. Jeśli iteracja 1 już osiąga
MAX_DIMENSION, ograniczeniem wiążącym jest rozwiązywacz klasyczny, a nie próbkowanie. -
Odzyskana frakcja dla powinna być wysoka, ponieważ pułap ansatzu obliczony w Kroku 1 to pełna przestrzeń 640 determinantów; ten przebieg jest miejscem, gdzie jedyną przeszkodą jest próbkowanie, a nie ekspresywność.
-
Dwa asercje w poprzedniej komórce sprawdzają granice wariacyjne. Rosnąca granica oznacza, że podprzestrzenie przestały być zagnieżdżone, a granica poniżej dokładnej energii oznacza, że coś jest nie tak z Hamiltonianem, a nie ze sprzętem.
Co ciekawe, bardziej zaszumiony backend może dać nieco lepszą granicę niż czysty, ponieważ błędy generują poprawne pół-konfiguracje, których idealny obwód nigdy by nie wygenerował, a rozszerzenie wariacyjnej podprzestrzeni nie może podnieść jej najniższej wartości własnej. Symulacja z szumem może pokazać ten sam efekt; ten samouczek pokazuje go za pomocą próbek sprzętowych.
# IBM Carbon palette: Blue 60 and Blue 80 for data, Gray 100/70/30 for ink and rules
SURFACE, INK, MUTED, RULE = "#ffffff", "#161616", "#6f6f6f", "#c6c6c6"
SERIES, DEEP, PURPLE = "#0f62fe", "#002d9c", "#6929c4"
def convergence_plot(
history, e_ref, e_exact, title, colour=SERIES, full_dim=None
):
"""Energy against subspace dimension, scaled to the data rather than to the full window.
A good run lands within a fraction of a percent of the exact answer, so an axis spanning
reference-to-exact would squash every point onto one line. The axis is therefore scaled to
the data (plus the exact line, when there is one), and the right-hand axis carries the
fraction of the correlation energy so the absolute and relative readings sit side by side.
"""
dimensions = [h["dimension"] for h in history]
energies = [h["energy"] for h in history]
fig, ax = plt.subplots(figsize=(7.4, 4.3), facecolor=SURFACE)
ax.set_facecolor(SURFACE)
ax.plot(
dimensions,
energies,
"-o",
color=colour,
linewidth=2,
markersize=8,
markeredgecolor=SURFACE,
markeredgewidth=1.5,
zorder=3,
)
stacked = {}
for h in history:
# a converged loop repeats the same point; stack the labels so they do not overprint
key = (round(h["dimension"]), round(h["energy"], 9))
offset = 12 + 11 * stacked.get(key, 0)
stacked[key] = stacked.get(key, 0) + 1
ax.annotate(
str(h["iteration"]),
xy=(h["dimension"], h["energy"]),
xytext=(0, offset),
textcoords="offset points",
ha="center",
fontsize=8,
color=MUTED,
)
span = (max(dimensions) - min(dimensions)) or max(1, max(dimensions) // 4)
x_left, x_right = (
min(dimensions) - 0.14 * span,
max(dimensions) + 0.40 * span,
)
ax.set_xlim(x_left, x_right)
floor = min(energies) if e_exact is None else min(min(energies), e_exact)
height = max(max(energies) - floor, 1e-3)
ax.set_ylim(floor - 0.30 * height, max(energies) + 0.42 * height)
if e_exact is not None:
ax.axhline(
e_exact, color=MUTED, linestyle="--", linewidth=1, zorder=1
)
label = "exact" + (f", {full_dim:,} determinants" if full_dim else "")
ax.annotate(
f"{label} {e_exact:.3f} MeV".replace("-", "\u2212"),
xy=(x_left, e_exact),
xytext=(3, 5),
textcoords="offset points",
ha="left",
va="bottom",
color=MUTED,
fontsize=9,
)
# the reference determinant is far off this scale; state it rather than plotting it
ax.annotate(
f"reference determinant {e_ref:.3f} MeV".replace("-", "\u2212")
+ f" ({e_ref - max(energies):+.2f} MeV off the top of this axis)".replace(
"-", "\u2212"
),
xy=(x_right, max(energies) + 0.42 * height),
xytext=(-3, -12),
textcoords="offset points",
ha="right",
va="top",
color=MUTED,
fontsize=8.5,
)
if e_exact is not None and abs(e_exact - e_ref) > 1e-9:
right = ax.twinx()
low, high = ax.get_ylim()
def to_percent(e):
return 100 * (e - e_ref) / (e_exact - e_ref)
right.set_ylim(to_percent(low), to_percent(high))
right.set_ylabel("correlation energy recovered (%)", color=MUTED)
right.tick_params(colors=MUTED)
for side in ("top", "left"):
right.spines[side].set_visible(False)
right.spines["right"].set_color(MUTED)
right.spines["bottom"].set_color(MUTED)
ax.set_xlabel("subspace dimension", color=MUTED)
ax.set_ylabel("ground-state energy (MeV)", color=MUTED)
ax.set_title(title, color=INK, fontsize=11.5, loc="left", pad=12)
ax.grid(axis="y", color=RULE, alpha=0.55)
ax.tick_params(colors=MUTED)
for side in ("top", "right"):
ax.spines[side].set_visible(False)
for side in ("bottom", "left"):
ax.spines[side].set_color(MUTED)
fig.tight_layout()
return fig
convergence_plot(
result_sd["history"],
E_REF_SD,
E_EXACT_SD,
f"$^{{20}}$Ne: the bound falls as configuration recovery widens the subspace\n"
f"({backend.name}, {N_CIRCUITS} circuits x {SHOTS:,} shots)",
full_dim=len(basis_exact_sd),
)
plt.show()
Przykład na dużą skalę na sprzęcie
Skalowanie zmienia tylko dane wejściowe, więc kolejnym krokiem jest połączenie czterech etapów w jedną funkcję i uruchomienie jej dwukrotnie, za każdym razem na 40-kubitowym rejestrze w powłoce nad rdzeniem z oddziaływaniem GXPF1 [3].
Te dwa przebiegi ilustrują różne aspekty skalowania:
-
, dwa protony walencyjne i dwa neutrony walencyjne, ma bazę 4000 determinantów. Rejestr ma 40 kubitów, ale problem jest wciąż wystarczająco mały, by zdiagonalizować go dokładnie na laptopie, więc można porównać wynik ze sprzętu z dokładnym punktem odniesienia po zwiększeniu rozmiaru rejestru.
-
, cztery protony walencyjne i cztery neutrony walencyjne, ma 1 963 461 determinantów dozwolonych przez symetrię w tych samych 40 kubitach. Rozwiązywacz gęsty użyty w tym samouczku nie może zdiagonalizować tej pełnej przestrzeni, więc przebieg zwraca rygorystyczną granicę górną oraz determinant odniesienia, który poprawia.
Obserwuj dwie wielkości w obu przebiegach. Frakcja puli, która mieści się w stałym budżecie bramek,
kurczy się wraz ze wzrostem puli, a pack_ensemble raportuje, ile jest uwzględnione. Podprzestrzeń
przestaje być ograniczana przez próbkowanie, a zaczyna być ograniczana przez MAX_DIMENSION, największą
macierz, jaką buduje tu gęsty rozwiązywacz klasyczny. Na tej skali obliczenie produkcyjne
użyłoby rozwiązywacza selected configuration interaction (selected-CI).
Połącz kroki 1–4
Poniższa funkcja wywołuje te same etapy co przewodnik, w tej samej kolejności.
def sqd_run(snt_file, n_protons, n_neutrons, name, exact=True):
"""The whole workflow for one nucleus. Returns a record of every stage."""
# -------------------------Step 1-------------------------
ms = read_snt(DATA / snt_file, n_protons, n_neutrons)
sp = m_scheme_states(ms)
inter = Interaction(ms, sp)
if sum(1 for s in sp if s.tz == -1) * 2 != len(sp):
raise ValueError(
f"{name}: post-selection needs equal proton and neutron state counts"
)
reference = reference_determinant(sp, inter, n_protons, n_neutrons)
e_ref = matrix_element(inter, reference, reference)
raw = excitation_pool(sp, reference)
ranked = rank_pool(
inter, reference, [op for op in raw if conserves_symmetry(sp, op)]
)
print(
f"{name}: {len(sp)} qubits, {n_protons}p + {n_neutrons}n, A = {ms.mass_number}"
)
print(
f" 2p2h pool {len(raw)} raw -> {len(ranked)} symmetry-allowed; "
f"reference energy {e_ref:.6f} MeV"
)
# -------------------------Step 2-------------------------
costs = excitation_costs(len(sp), ranked, costing_manager)
circuits, bins, isa = pack_to_budget(
len(sp),
reference,
ranked,
costs,
DEPTH_BUDGET,
N_CIRCUITS,
pass_manager,
)
packed = sum(len(b) for b in bins)
worst = max(two_qubit_depth(c) for c in isa)
worst_count = max(two_qubit_count(c) for c in isa)
print(
f" packed {packed} of {len(ranked)} excitations; worst circuit two-qubit depth "
f"{worst}, {worst_count} two-qubit gates"
)
# -------------------------Step 3-------------------------
# a unique tag per run, so the jobs are findable later
bit_arrays = sample(isa, SHOTS, JOB_TAGS + [name])
matrix, probabilities, shots = pool_samples(bit_arrays, sp)
survival = float(
probabilities[
(matrix[:, len(sp) // 2 :].sum(axis=1) == n_protons)
& (matrix[:, : len(sp) // 2].sum(axis=1) == n_neutrons)
].sum()
)
print(
f" {shots:,} shots -> {len(matrix):,} distinct bitstrings, "
f"{survival:.1%} of shots with the right nucleon numbers"
)
if survival == 0.0:
raise RuntimeError(
f"{name}: no shot carried the right nucleon numbers"
)
# -------------------------Step 4-------------------------
result = recovery_loop(
inter,
sp,
matrix,
probabilities,
reference,
n_protons,
n_neutrons,
max_iterations=4,
max_dimension=MAX_DIMENSION,
seed=42,
)
energy = result["energy"]
full_dim = count_basis(sp, n_protons, n_neutrons) # cheap, even when huge
e_exact = None
if exact:
full = full_basis(sp, n_protons, n_neutrons)
if len(full) != full_dim:
raise AssertionError(
f"{name}: counted {full_dim} determinants but enumerated "
f"{len(full)}"
)
e_exact, _ = ground_state(inter, full)
print(f" reference {e_ref:11.6f} MeV pooled SQD {energy:11.6f} MeV")
if e_exact is not None:
print(
f" exact {e_exact:11.6f} MeV (dimension {full_dim}) -> "
f"{100 * (energy - e_ref) / (e_exact - e_ref):.1f}% of the correlation energy"
)
if energy < e_exact - 1e-7:
raise AssertionError(
f"{name}: pooled SQD bound is below the exact energy"
)
else:
print(
f" no exact reference: the symmetry-allowed basis is {full_dim:,} determinants"
)
print(
f" the bound captures {energy - e_ref:.6f} MeV of correlation energy"
)
print()
return dict(
name=name,
qubits=len(sp),
pool=len(ranked),
packed=packed,
two_qubit=worst,
two_qubit_gates=worst_count,
shots=shots,
distinct=len(matrix),
survival=survival,
dimension=len(result["basis"]),
full_dim=full_dim,
e_ref=e_ref,
e_sqd=energy,
e_exact=e_exact,
history=result["history"],
# the subspace and its eigenvector cannot be reconstructed from the summary --
# they depend on the sampled shots -- so keep them for the scaling analysis
interaction=inter,
states=sp,
reference=reference,
ranked=ranked,
basis=result["basis"],
vector=result["vector"],
)
pretty = {"20Ne": "$^{20}$Ne", "44Ti": "$^{44}$Ti", "48Cr": "$^{48}$Cr"}
small_scale = dict(
name="20Ne",
qubits=len(sp_sd),
pool=len(ranked_sd),
packed=PACKED_SD,
two_qubit=worst_sd,
two_qubit_gates=worst_count_sd,
shots=shots_sd,
distinct=len(matrix_sd),
survival=shot_survival_sd,
dimension=len(result_sd["basis"]),
full_dim=len(basis_exact_sd),
e_ref=E_REF_SD,
e_sqd=E_SQD_SD,
e_exact=E_EXACT_SD,
history=result_sd["history"],
interaction=inter_sd,
states=sp_sd,
reference=occ_sd,
ranked=ranked_sd,
basis=result_sd["basis"],
vector=result_sd["vector"],
)
: ten sam przepływ pracy na 40-kubitowym rejestrze
Powłoka nad ma cztery orbitale na gatunek i po 20 podstanów magnetycznych każdy, więc rejestr ma 40 kubitów. Dwa protony walencyjne i dwa neutrony walencyjne tworzą , z 4000 determinantami dozwolonymi przez symetrię — około sześć razy więcej niż baza , przy użyciu 40 kubitów zamiast 24.
Jest to większy z dwóch przykładów, które notatnik może rozwiązać dokładnie, więc można porównać wynik ze sprzętu z dokładnym punktem odniesienia.
large_scale_verified = sqd_run("gxpf1.snt", 2, 2, "44Ti", exact=True)
44Ti: 40 qubits, 2p + 2n, A = 44
2p2h pool 1602 raw -> 174 symmetry-allowed; reference energy -44.309387 MeV
packed 96 of 174 excitations; worst circuit two-qubit depth 272, 285 two-qubit gates
job dap31a02fm4c73f67dp0: 16 circuits x 10,000 shots on ibm_phoenix
160,000 shots -> 48,170 distinct bitstrings, 18.6% of shots with the right nucleon numbers
iteration 1: 187 proton x 189 neutron halves -> dimension 3891, E = -47.849086 MeV
iteration 2: 190 proton x 190 neutron halves -> dimension 4000, E = -47.876666 MeV
iteration 3: 190 proton x 190 neutron halves -> dimension 4000, E = -47.876666 MeV
reference -44.309387 MeV pooled SQD -47.876666 MeV
exact -47.876666 MeV (dimension 4000) -> 100.0% of the correlation energy
: poza możliwościami dokładnej diagonalizacji w tym samouczku
Dodanie dwóch protonów i dwóch neutronów wykorzystuje ten sam 40-kubitowy rejestr (4, 4 dla
) i zwiększa rozmiar bazy o czynnik około 491, do 1 963 461 determinantów dozwolonych przez symetrię. Ta
macierz jest znacznie poza tym, co ten samouczek zbuduje, więc exact=False: nie ma dokładnej energii odniesienia,
tylko wariacyjna granica i determinant odniesienia, który poprawia.
Na tej skali zmieniają się dwie rzeczy, obie widoczne w wydruku. Pula rośnie do kilkuset
dozwolonych wzbudzeń, więc stały budżet bramek pokrywa teraz mniejszość, a nie całość
tej puli. Ponadto podprzestrzeń produktowa rozpięta przez próbki jest większa niż MAX_DIMENSION, więc gęsty rozwiązywacz
obcina ją według wagi próbkowej. Granica pozostaje rygorystyczna, ale może być mniej dokładna niż granica
obliczona ze wszystkich próbkowanych konfiguracji. Obliczenie produkcyjne zachowałoby próbki
i użyłoby rozwiązywacza obsługującego większą podprzestrzeń.
large_scale_unverified = sqd_run("gxpf1.snt", 4, 4, "48Cr", exact=False)
48Cr: 40 qubits, 4p + 4n, A = 48
2p2h pool 5536 raw -> 582 symmetry-allowed; reference energy -93.041237 MeV
packed 96 of 582 excitations; worst circuit two-qubit depth 224, 279 two-qubit gates
job dap32a02fm4c73f67eog: 16 circuits x 10,000 shots on ibm_phoenix
160,000 shots -> 55,436 distinct bitstrings, 18.6% of shots with the right nucleon numbers
iteration 1: 223 proton x 223 neutron halves -> dimension 3977, E = -96.481598 MeV
iteration 2: 223 proton x 223 neutron halves -> dimension 3977, E = -96.481598 MeV
reference -93.041237 MeV pooled SQD -96.481598 MeV
no exact reference: the symmetry-allowed basis is 1,963,461 determinants
the bound captures -3.440361 MeV of correlation energy
Oceń wynik bez dokładnego punktu odniesienia
Przebieg nie ma dokładnego punktu odniesienia w tym samouczku. Użyj istniejących próbek, aby ocenić zbieżność i porównać z klasycznym punktem odniesienia selekcji, bez dodatkowego czasu QPU ani pełnej diagonalizacji przestrzeni.
Czy jest zbieżny? Uporządkowanie zachowanych determinantów według ich wagi w zbieżnym wektorze własnym
sprawia, że podprzestrzenie stają się zagnieżdżone, więc diagonalizacja wiodącego bloku dla drabiny
śledzi spadek granicy w dwóch dekadach rozmiaru podprzestrzeni. Jeśli nadal opada stromo przy
największym , ograniczeniem wiążącym jest limit wymiaru rozwiązywacza klasycznego, a parametrem do zwiększenia jest MAX_DIMENSION. Jeśli się spłaszczyła,
dodanie kolejnych zachowanych determinantów daje niewielką poprawę;
dalszy postęp może wymagać próbkowania dodatkowych konfiguracji. Hamiltonian
jest budowany raz w pełnym rozmiarze, a każdy szczebel jest jego głównym blokiem, więc cały
przegląd kosztuje jedno zbudowanie macierzy, a nie jedno na szczebel.
Jak próbkowanie kwantowe wypada w porównaniu z selekcją klasyczną? Porównaj z podprzestrzenią o tym samym rozmiarze wybraną przez klasyczną procedurę selekcji: weź pulę uszeregowaną według teorii zaburzeń w kolejności wyniku, rozszerz podprzestrzeń produktową do tego samego wymiaru i zdiagonalizuj ją zamiast tego. Obie krzywe są rygorystycznymi granicami górnymi dla tego samego Hamiltonianu, więc ta, która znajduje się niżej przy równym wymiarze, wybrała lepsze determinanty. To porównanie decyduje, czy próbkowanie sprzętowe poprawia oszacowanie energii względem tego klasycznego punktu odniesienia.
Ta podprzestrzeń nie jest wybierana dla stanów wzbudzonych. Odzyskiwanie konfiguracji kieruje podprzestrzenią za pomocą obsadzeń stanu podstawowego, więc wyższe wartości własne są znacznie dalej od zbieżności niż najniższa, a energia pierwszego wzbudzenia wychodzi znacznie powyżej zmierzonego . Właściwe osiągnięcie stanów wzbudzonych wymaga podprzestrzeni wybranej dla nich.
def subspace_scaling(
inter, basis, vector, points=18, smallest=32, largest=None
):
"""Nested Rayleigh-Ritz sweep: the lowest eigenvalue of the leading d x d block, for a ladder of d.
Reordering the basis by descending weight in the converged eigenvector makes every subspace in
the ladder a subset of the next, so the energies fall monotonically and each one is a valid
variational bound. H is built once at full size; each rung is a principal block.
"""
order = np.argsort(-(np.abs(vector) ** 2))
ordered = [basis[i] for i in order]
weights = (np.abs(vector) ** 2)[order]
if (
largest is not None
): # cap the ladder so two subspaces end at a common dimension
ordered, weights = ordered[:largest], weights[:largest]
H = subspace_hamiltonian(inter, ordered)
dimensions = np.unique(
np.geomspace(smallest, len(ordered), points).astype(int)
)
rows = [
(
int(d),
float(
eigh(H[:d, :d], eigvals_only=True, subset_by_index=[0, 0])[0]
),
)
for d in dimensions
]
return rows, np.cumsum(weights)
def classical_selection(
inter, sp, reference, ranked, target, n_protons, n_neutrons
):
"""The subspace classical perturbative ranking would pick, grown to `target` dimension.
Same product construction as the sampled subspace, and the same truncation discipline -- half
configurations are offered to `grow_subspace` in order of importance and it takes as many as
fit. The only difference from the sampled path is where the ordering comes from: PT2 score
here, measured sampling weight there. So the comparison isolates *which determinants got
chosen* and nothing else.
Truncating by any other rule would not be a fair baseline. Slicing an arbitrarily ordered
list, for instance, keeps determinants by accident rather than by importance and makes the
classical subspace look worse than classical selection really is.
"""
p_ref = tuple(i for i in reference if sp[i].tz == -1)
n_ref = tuple(i for i in reference if sp[i].tz == +1)
reached = {reference}
proton_order, neutron_order = [p_ref], [n_ref]
seen_p, seen_n = {p_ref}, {n_ref}
product_budget = 4 * target
for op, _, _ in ranked: # ranked is already in descending PT2 score
h1, h2, v1, v2 = op
fresh = {
tuple(sorted(set(d) - {h1, h2} | {v1, v2}))
for d in reached
if {h1, h2} <= set(d) and not {v1, v2} & set(d)
}
reached |= fresh
for det in fresh: # first appearance fixes a half's rank
half_p = tuple(i for i in det if sp[i].tz == -1)
half_n = tuple(i for i in det if sp[i].tz == +1)
if half_p not in seen_p:
seen_p.add(half_p)
proton_order.append(half_p)
if half_n not in seen_n:
seen_n.add(half_n)
neutron_order.append(half_n)
if len(proton_order) * len(neutron_order) > product_budget:
# Half-configuration products over-count the subspace, because only the
# symmetry-allowed ones survive `product_subspace`. Stopping on the product
# count alone can therefore leave the basis far short of `target`, so check
# the dimension actually realized and widen the budget if it falls short.
trial, _, _ = grow_subspace(
sp,
[p_ref],
[n_ref],
proton_order,
neutron_order,
n_protons,
n_neutrons,
max_dimension=target,
)
if len(trial) >= target:
break
product_budget *= 2
basis, _, _ = grow_subspace(
sp,
[p_ref],
[n_ref],
proton_order,
neutron_order,
n_protons,
n_neutrons,
max_dimension=target,
)
return basis
run = large_scale_unverified
if "basis" not in run:
raise RuntimeError(
"this cell needs the subspace and eigenvector that sqd_run now returns; "
"re-run the sqd_run definition and the 48Cr cell"
)
print(
f"{run['name']}: sweeping nested subspaces of the sampled basis "
f"(dimension {run['dimension']})"
)
sampled_rows, cumulative = subspace_scaling(
run["interaction"], run["basis"], run["vector"]
)
print(
f"{run['name']}: building the classically selected subspace at the same dimension"
)
classical_basis = classical_selection(
run["interaction"],
run["states"],
run["reference"],
run["ranked"],
run["dimension"],
4,
4,
)
# Both subspaces must be scored at the same dimension. Symmetry filtering can still leave
# the classical construction short of the target when the ranked pool runs out, so take the
# dimension both actually reach, cap both ladders there, and verify they agree.
common_dim = min(sampled_rows[-1][0], len(classical_basis))
if common_dim < sampled_rows[-1][0]:
sampled_rows, _ = subspace_scaling(
run["interaction"], run["basis"], run["vector"], largest=common_dim
)
classical_rows, _ = subspace_scaling(
run["interaction"],
classical_basis,
ground_state(run["interaction"], classical_basis)[1],
largest=common_dim,
)
if sampled_rows[-1][0] != classical_rows[-1][0]:
raise RuntimeError(
f"comparison dimensions differ: sampled {sampled_rows[-1][0]}, "
f"classical {classical_rows[-1][0]}"
)
advantage = sampled_rows[-1][1] - classical_rows[-1][1]
direction = "lower" if advantage < 0 else "higher"
verdict = "beats" if advantage < 0 else "does not beat"
descent = next(
e for d, e in reversed(sampled_rows) if d <= sampled_rows[-1][0] / 2
)
for fraction in (0.90, 0.99):
count = int(np.searchsorted(cumulative, fraction) + 1)
print(
f" {fraction:.0%} of the eigenvector norm sits on {count} determinants "
f"({count / run['full_dim']:.1e} of the {run['full_dim']:,}-determinant space)"
)
print(
f" bound still falling {1000 * (sampled_rows[-1][1] - descent):+.1f} keV "
f"over the last doubling of dimension"
)
print(
f" sampled {sampled_rows[-1][1]:.6f} MeV vs classically selected "
f"{classical_rows[-1][1]:.6f} MeV at a verified common dimension of "
f"{classical_rows[-1][0]:,}"
)
print(
f" -> the sampled subspace is {abs(advantage) * 1000:.0f} keV {direction}"
)
48Cr: sweeping nested subspaces of the sampled basis (dimension 3977)
48Cr: building the classically selected subspace at the same dimension
90% of the eigenvector norm sits on 107 determinants (5.4e-05 of the 1,963,461-determinant space)
99% of the eigenvector norm sits on 593 determinants (3.0e-04 of the 1,963,461-determinant space)
bound still falling -15.6 keV over the last doubling of dimension
sampled -96.481598 MeV vs classically selected -95.314510 MeV at a verified common dimension of 3,957
-> the sampled subspace is 1167 keV lower
fig, axes = plt.subplots(1, 2, figsize=(11.2, 4.0), facecolor=SURFACE)
# left: two nested convergence curves on the same axes
ax = axes[0]
ax.set_facecolor(SURFACE)
ax.plot(
[d for d, _ in sampled_rows],
[e for _, e in sampled_rows],
"-o",
color=SERIES,
linewidth=2,
markersize=5,
markeredgecolor=SURFACE,
markeredgewidth=1,
zorder=4,
label="sampled on the QPU",
)
ax.plot(
[d for d, _ in classical_rows],
[e for _, e in classical_rows],
"--s",
color=MUTED,
linewidth=1.6,
markersize=4,
markeredgecolor=SURFACE,
markeredgewidth=1,
zorder=3,
label="classically selected, same size",
)
ax.axhline(run["e_ref"], color=RULE, linestyle=":", linewidth=1.2, zorder=1)
ax.annotate(
f"reference determinant {run['e_ref']:.2f} MeV".replace("-", "\u2212"),
xy=(sampled_rows[-1][0], run["e_ref"]),
xytext=(-2, 4),
textcoords="offset points",
ha="right",
va="bottom",
color=MUTED,
fontsize=8,
)
# mark the gap between the two curves at the largest dimension, not either curve alone
edge = sampled_rows[-1][0]
ax.plot(
[edge, edge],
[classical_rows[-1][1], sampled_rows[-1][1]],
"-",
color=SERIES,
linewidth=1.0,
alpha=0.7,
zorder=2,
)
ax.annotate(
f"{abs(advantage) * 1000:.0f} keV {direction}\nat equal dimension",
xy=(edge, 0.5 * (classical_rows[-1][1] + sampled_rows[-1][1])),
xytext=(-8, 0),
textcoords="offset points",
ha="right",
va="center",
color=SERIES,
fontsize=8.5,
)
ax.set_xscale("log")
ax.set_xlim(sampled_rows[0][0] * 0.75, edge * 1.5)
ax.set_xlabel("subspace dimension", color=MUTED)
ax.set_ylabel("variational upper bound (MeV)", color=MUTED)
ax.set_title(
f"{pretty[run['name']]}: the bound, and the subspace it {verdict}",
color=INK,
fontsize=11,
loc="left",
pad=10,
)
legend = ax.legend(frameon=False, fontsize=8.5, loc="lower left")
for text in legend.get_texts():
text.set_color(MUTED)
# right: why a few thousand determinants can bound two million
ax = axes[1]
ax.set_facecolor(SURFACE)
ranks = np.arange(1, len(cumulative) + 1)
ax.plot(ranks, 100 * cumulative, "-", color=DEEP, linewidth=2, zorder=3)
for fraction, style, label_y in ((0.90, ":", 46), (0.99, "--", 24)):
count = int(np.searchsorted(cumulative, fraction) + 1)
ax.axvline(count, color=MUTED, linestyle=style, linewidth=1, zorder=1)
ax.annotate(
f"{fraction:.0%} of the norm\non {count} determinants",
xy=(count, label_y),
xytext=(7, 0),
textcoords="offset points",
ha="left",
va="center",
color=MUTED,
fontsize=8.5,
)
ax.set_xscale("log")
ax.set_xlim(0.8, len(cumulative) * 2.6)
ax.set_ylim(0, 104)
ax.set_xlabel("determinants, ordered by weight", color=MUTED)
ax.set_ylabel("cumulative share of the eigenvector (%)", color=MUTED)
ax.set_title(
f"Sparsity: {run['full_dim']:,} determinants in the sector",
color=INK,
fontsize=11,
loc="left",
pad=10,
)
for ax in axes:
ax.grid(axis="y", color=RULE, alpha=0.55)
ax.tick_params(colors=MUTED, labelsize=8.5)
for side in ("top", "right"):
ax.spines[side].set_visible(False)
for side in ("bottom", "left"):
ax.spines[side].set_color(MUTED)
fig.tight_layout()
plt.show()
Porównaj trzy przebiegi
Energie bezwzględne nie są porównywalne między różnymi jądrami i różnymi oddziaływaniami, więc skup się na frakcji odzyskanej energii korelacji w różnych przebiegach, tam gdzie dostępny jest dokładny punkt odniesienia. Porównaj również głębokość obwodu i frakcję odrzuconych strzałów.
runs = [small_scale, large_scale_verified, large_scale_unverified]
print(
f"{'run':>6} {'qubits':>6} {'pool':>9} {'2q depth':>8} {'2q gates':>8} "
f"{'shots kept':>10} {'dim':>6} {'of':>9} {'% corr':>7}"
)
for r in runs:
fraction = (
"--"
if r["e_exact"] is None
else f"{100 * (r['e_sqd'] - r['e_ref']) / (r['e_exact'] - r['e_ref']):.1f}%"
)
coverage = "{}/{}".format(r["packed"], r["pool"])
print(
f"{r['name']:>6} {r['qubits']:>6} {coverage:>9} "
f"{r['two_qubit']:>8} {r['two_qubit_gates']:>8} {r['survival']:>9.1%} "
f"{r['dimension']:>6} {(r['full_dim'] or 0):>9,} {fraction:>7}"
)
print()
for r in runs:
exact = (
f"exact {r['e_exact']:11.6f}"
if r["e_exact"] is not None
else "exact unavailable"
)
print(
f"{r['name']:>6} reference {r['e_ref']:11.6f} pooled SQD {r['e_sqd']:11.6f} {exact} MeV"
)
run qubits pool 2q depth 2q gates shots kept dim of % corr
20Ne 24 78/78 228 234 31.5% 640 640 100.0%
44Ti 40 96/174 272 285 18.6% 4000 4,000 100.0%
48Cr 40 96/582 224 279 18.6% 3977 1,963,461 --
20Ne reference -29.765549 pooled SQD -40.472331 exact -40.472331 MeV
44Ti reference -44.309387 pooled SQD -47.876666 exact -47.876666 MeV
48Cr reference -93.041237 pooled SQD -96.481598 exact unavailable MeV
# Left: how much of the correlation energy was recovered, where the exact answer is known.
# Right: the bound itself for the run that has nothing to score against.
scored = [r for r in runs if r["e_exact"] is not None]
fig, ax = plt.subplots(figsize=(6.4, 3.9), facecolor=SURFACE)
ax.set_facecolor(SURFACE)
labels = [
f"{pretty[r['name']]}\n{r['qubits']} qubits\n{r['full_dim']:,} determinants"
for r in scored
]
fractions = [
100 * (r["e_sqd"] - r["e_ref"]) / (r["e_exact"] - r["e_ref"])
for r in scored
]
shades = [SERIES, DEEP, PURPLE]
bars = ax.bar(
labels, fractions, width=0.46, color=shades[: len(scored)], zorder=3
)
for bar, fraction, r in zip(bars, fractions, scored):
ax.annotate(
f"{fraction:.1f}%",
xy=(bar.get_x() + bar.get_width() / 2, fraction),
xytext=(0, 5),
textcoords="offset points",
ha="center",
va="bottom",
color=INK,
fontsize=10,
)
ax.annotate(
f"dim {r['dimension']:,}",
xy=(bar.get_x() + bar.get_width() / 2, 3),
ha="center",
va="bottom",
color=SURFACE,
fontsize=8.5,
)
ax.axhline(100, color=MUTED, linestyle="--", linewidth=1, zorder=1)
ax.annotate(
"exact diagonalization",
xy=(-0.45, 100),
xytext=(0, 4),
textcoords="offset points",
ha="left",
va="bottom",
color=MUTED,
fontsize=8.5,
)
ax.set_ylim(0, 118)
ax.set_ylabel("correlation energy recovered (%)", color=MUTED)
ax.set_title(
f"Where the exact answer is known ({backend.name})",
color=INK,
fontsize=11,
loc="left",
pad=10,
)
ax.grid(axis="y", color=RULE, alpha=0.55)
ax.tick_params(colors=MUTED, labelsize=8.5)
for side in ("top", "right"):
ax.spines[side].set_visible(False)
for side in ("bottom", "left"):
ax.spines[side].set_color(MUTED)
fig.tight_layout()
plt.show()
# the same convergence view as the walkthrough, for the run with no exact reference
convergence_plot(
large_scale_unverified["history"],
large_scale_unverified["e_ref"],
None,
f"{pretty[large_scale_unverified['name']]}: "
f"{large_scale_unverified['full_dim']:,} determinants, no exact answer to score against\n"
f"({backend.name}, {N_CIRCUITS} circuits x {SHOTS:,} shots)",
colour=DEEP,
)
plt.show()
Podsumowanie
Jeden przepływ pracy, niezmieniony poza danymi wejściowymi, uruchomiono na QPU przy trzech rozmiarach problemu: problemie 24-kubitowym, który można dokładnie sprawdzić, problemie 40-kubitowym, który wciąż można dokładnie sprawdzić, oraz problemie 40-kubitowym z niemal dwoma milionami stanów bazowych, poza możliwościami dokładnej diagonalizacji tego samouczka.
Trzy przebiegi ilustrują następujące punkty:
-
Krok kwantowy musi jedynie proponować determinanty. Obwód jest ustalony, zainicjowany na podstawie teorii zaburzeń drugiego rzędu, i nigdy nie jest optymalizowany. Nic w przepływie pracy nie wymaga, aby jego amplitudy były dokładne, tylko żeby jego nośnik był użyteczny. Klasyczna diagonalizacja w wybranej podprzestrzeni daje wariacyjną granicę górną, choć granica ta zmienia się wraz z próbkowanymi konfiguracjami.
-
Wzbudzenia kubitowe zmniejszają głębokość obwodu. Ponieważ liczy się tylko nośnik, bloki wzbudzeń fermionowych mogą zostać zastąpione wzbudzeniami kubitowymi, których koszt nie rośnie wraz z odległością między orbitalami, które łączą. Krok 2 zmierzył oszczędność na rzeczywistym backendzie, która jest różnicą między obwodem, który mieści się wygodnie w czasie koherencji, a takim, który się nie mieści.
-
Odzyskiwanie konfiguracji ponownie wykorzystuje zaszumione próbki. Każdy strzał o nieprawidłowej liczbie protonów lub neutronów jest naprawiany względem bieżącego oszacowania obsadzenia zamiast być odrzucany, a każda naprawiona pół-konfiguracja może dodać konfiguracje do podprzestrzeni. Rozszerzenie wariacyjnej podprzestrzeni nie może podnieść jej najniższej wartości własnej. Ten samouczek demonstruje odzyskiwanie konfiguracji za pomocą próbek sprzętowych.
-
Ograniczenie wiążące przesuwa się wraz ze skalowaniem. Przy 24 kubitach ansatz mógł osiągnąć dokładną odpowiedź, i tylko próbkowanie stało na przeszkodzie. Przy 40 kubitach z czterema nukleonami walencyjnymi na gatunek, budżet bramek pokrywa mniejszość puli, a gęsty rozwiązywacz klasyczny ogranicza podprzestrzeń. Wiedza, które z tych trzech ograniczeń jest wiążące, to praktyczna umiejętność, której uczy ten przepływ pracy.
Kolejne kroki
Poznaj te powiązane zasoby:
-
Diagonalizacja kwantowa oparta na próbkowaniu dla Hamiltonianu chemicznego: ten sam algorytm zastosowany do struktury elektronowej, wykorzystujący rozwiązywacz selected-CI z dodatku SQD.
-
Dokumentacja dodatku SQD: narzędzia do post-selekcji, subsamplingu i odzyskiwania konfiguracji.
-
Algorytmy diagonalizacji kwantowej: pełny kurs o diagonalizacji podprzestrzeni, w tym o wariantach Kryłowa.
-
Wprowadzenie do transpilacji: opcje pass managera, które mają znaczenie, gdy obwód jest zdominowany przez bramki dwukubitowe.
-
Tryby wykonania: poznaj tryb wsadowy do planowania niezależnych zadań.
Rozszerzenia do rozważenia
-
Zastąp gęsty rozwiązywacz.
MAX_DIMENSIONjest ograniczeniem wszystkiego na skali , anp.linalg.eighna macierzy gęstej jest tego przyczyną. Zbudowanie tego samego rzutowanego Hamiltonianu jako macierzy rzadkiej i użycie iteracyjnego rozwiązywacza własnego, takiego jakscipy.sparse.linalg.eigsh, lub rozwiązywacza Davidsona bądź selected-CI zaprojektowanego dla jądrowych oddziaływań dwuciałowych, mogłoby wspierać większe podprzestrzenie. Praktyczny limit zależy od rzadkości macierzy, dostępnej pamięci i zbieżności rozwiązywacza, a ten samouczek nie testuje tego rozszerzenia.qiskit_addon_sqd.fermion.solve_sciz dodatku SQD nie jest zamiennikiem typu drop-in: opakowuje rozwiązywacz struktury elektronowej i oczekuje całek jedno- i dwuciałowych w tej postaci, więc wspólna struktura produktowa proton neutron sama w sobie nie wystarcza. Użycie go oznaczałoby zmapowanie oddziaływania modelu powłokowego z Równania (1) na te całki i zweryfikowanie wyniku względem dokładnych energii, które ten notatnik już oblicza. -
Dodaj batching i subsampling. Opublikowany zbiorczy przepływ pracy SQD diagonalizuje kilka niezależnych podpróbek na iterację i zachowuje najlepszą. Ten samouczek używa jednej partii na iterację, co jest nieszkodliwe dla granicy wariacyjnej, ale nie dostarcza informacji o wariancji, która wskazywałaby, czy więcej strzałów pomogłoby.
-
Stany wzbudzone i inne sektory. Wyższe wartości własne każdego Hamiltonianu podprzestrzeni są górnymi granicami dla stanów wzbudzonych w tym samym sektorze symetrii, a uruchomienie przy pozwala osiągnąć inne sektory. Sprawdzenie w Kroku 1 jest już połową tego obliczenia.
-
Przestrzeń modelowa łącząca powłoki. Parzystość jest automatycznie spełniona wewnątrz pojedynczej powłoki głównej, co jest powodem, dla którego nie wykonuje tu żadnej pracy. Przestrzeń - miesza parzystości , czyniąc parzystość prawdziwym czwartym ograniczeniem, którego ani naprawa wagi Hamminga w SQD, ani konstrukcja produktowa nie wychwyciłyby same z siebie.
-
Jądra o nieparzystej masie.
reference_determinantwymaga parzystej liczby walencyjnej w każdym gatunku, ponieważ to obsadzenie w parach z odwróceniem czasu wymusza . Jądro nieparzyste wymaga półcałkowitego celu i niesparowanego odniesienia.
Dodatek
Ta sekcja wyjaśnia rozumowanie stojące za pomocniczymi funkcjami wprowadzonymi w sekcji Konfiguracja.
Dlaczego przeskalowanie zależne od masy nie jest opcjonalne
Empiryczne oddziaływania modelu powłokowego są dopasowywane przy jednej masie i stosowane w całym łańcuchu izotopów, przy czym
elementy macierzowe dwuciałowe są skalowane jako . Oba pliki oddziaływań mają
, z dla rodziny USD i dla GXPF1. W linii nagłówka dwuciałowego
pliku .snt te dwie liczby znajdują się tam, gdzie prawdopodobnie znajdowałyby się częstotliwość oscylatora i energia rdzenia,
co sprawia, że łatwo je błędnie odczytać; odczytanie wykładnika jako stałej energii rdzenia dodaje
fałszywe przesunięcie do każdego elementu diagonalnego i pomija przeskalowanie, zmieniając energię korelacji o
kilka procent. Sprawdzenie symetrii w Kroku 1 samo w sobie nie weryfikuje skali energii. Porównanie
energii wzbudzenia , mierzonej w MeV, z eksperymentem stanowi dodatkowe sprawdzenie
przeskalowania zależnego od masy. Energia wzbudzenia jest różnicą między poziomami, więc nie
wykrywa stałego przesunięcia zastosowanego do wszystkich energii.
Dlaczego odniesienie znajdowane jest przez wyszukiwanie, a nie przez wypełnianie
Oczywistym odniesieniem jest determinant, który wypełnia najniższe energie jednocząstkowe. Nie jest to determinant o najniższej energii, ponieważ diagonala Równania (1) zawiera człon dwuciałowy , a oddziaływanie parujące silnie preferuje obsadzanie partnerów odwróconych w czasie w największym dostępnym . W powłoce jest to różnica między parą a parą orbitalu , i warta jest około 1 MeV; w powłoce warta jest bliżej 2. Ponieważ energia odniesienia definiuje zero metryki „odzyskanej energii korelacji”, słaby wybór zawyża tę metrykę i daje mniej dokładny punkt startowy.
Ograniczenie się do sparowanych wypełnień sprawia, że wyczerpujące przeszukiwanie jest tanie, z kandydatami na gatunek (co najwyżej kilka tysięcy), i zapewnia . W każdym przypadku w tym samouczku, który można sprawdzić względem pełnego wyliczenia, wyszukiwanie zwraca globalnie najniższy-diagonalny determinant, który jest również pojedynczym największym składnikiem dokładnego stanu podstawowego.
Dlaczego amplituda pierwszego rzędu, a nie dokładny kąt dwupoziomowy
Diagonalizacja Hamiltonianu w przestrzeni daje kąt mieszania ; można by pokusić się o nazwanie go właściwym wyborem dla izolowanej pary poziomów. W tym ansatzu kilkadziesiąt bloków wzbudzeń działa kolejno na tym samym odniesieniu, więc optymalizacja każdego bloku osobno niekoniecznie optymalizuje złożony obwód.
Rola obwodu determinuje wybór kąta. Ponieważ dla każdego rzeczywistego , dokładny kąt jest zawsze mniejszy co do wartości bezwzględnej niż amplituda pierwszego rzędu , a zatem zawsze pozostawia więcej amplitudy na determinancie odniesienia. Obwód, który zachowuje więcej amplitudy na odniesieniu, zwraca odniesienie częściej, a odrębne determinanty wzbudzone rzadziej. Dla zbiorczego SQD użytecznym wynikiem strzału jest determinant, którego krok klasyczny jeszcze nie widział, co motywuje użycie większego kąta w tym samouczku. Żaden z kątów nie musi być dokładny, ponieważ klasyczna diagonalizacja całkowicie odrzuca amplitudy obwodu i wyprowadza własne.
Dlaczego zbiorcze SQD może używać wzbudzeń kubitowych
Wzbudzenie fermionowe mapuje się poprzez transformację Jordana-Wignera na osiem łańcuchów Pauliego, z których każdy niesie operatory na każdym kubicie między skrajnymi indeksami. Te łańcuchy kodują znak fermionowy, a ich koszt rośnie wraz z rozpiętością, która dla wzbudzenia proton-neutron obejmuje cały rejestr.
Usunięcie ich daje operator wzbudzenia kubitowego Yordanova i in. [5]. Jest to inny operator: stan, który przygotowuje, różni się od fermionowego znakami swoich amplitud, a oba rozkłady próbkowania mogą się znacznie różnić. To, co się nie zmienia, to które determinanty mają niezerową amplitudę, ponieważ każdy blok wciąż obraca się wewnątrz tej samej dwuwymiarowej przestrzeni dla każdego determinantu , na który działa, i wciąż zachowuje dokładnie obie liczby nukleonów, i parzystość. Zbiór osiągalnych determinantów jest zatem identyczny, a zbiór osiągalny jest jedyną rzeczą, którą wykorzystuje zbiorcze SQD; klasyczna diagonalizacja i tak przypisuje własne amplitudy. Krok 2 weryfikuje twierdzenie o identycznym nośniku na rzeczywistym operatorze z puli i mierzy, ile oszczędza zamiana.
Ograniczeniem jest to, że wagi próbkowania się różnią, więc obie konstrukcje nie odkryją determinantów w tej samej kolejności przy skończonej liczbie strzałów. Ponieważ ranking decydujący o tym, które wzbudzenia trafiają do obwodów, jest klasyczny i niezmieniony, a krok klasyczny i tak przeważa wszystko na nowo, różnica w wagach próbkowania jest kompromisem za zmniejszoną głębokość obwodu.
Dlaczego należy do etapu produktowego
Post-selekcja i odzyskiwanie konfiguracji działają na wagach Hamminga: liczbie protonów w jednej
połowie rejestru i liczbie neutronów w drugiej. nie ma tej postaci. Jest to właściwość konfiguracji protonowej sparowanej z konfiguracją neutronową. Strzał, którego połowa protonowa
i połowa neutronowa mają odpowiednią liczbę nukleonów, zawiera dwie użyteczne pół-konfiguracje, nawet
gdy ich wartości się nie znoszą, ponieważ połowa protonowa przy jest w pełni dobra, gdy
jest sparowana z połową neutronową przy . Filtrowanie całych strzałów po całkowitym odrzuca obie
połowy, a narzucenie na zrekombinowane produkty je zachowuje. Ten sam argument wyjaśnia, dlaczego
recover_configurations nie potrzebuje pojęcia , aby być użytecznym w tym przypadku.
Referencje
-
J. Robledo-Moreno, M. Motta, H. Haas, et al., "Chemistry beyond the scale of exact diagonalization on a quantum-centric supercomputer", Science Advances 11, eadu9991 (2025). arXiv:2405.05068
-
B. A. Brown and W. A. Richter, "New USD Hamiltonians for the sd shell", Physical Review C 74, 034315 (2006). Wbudowany plik
usda.sntzawiera parametry USDA, jak zestawiono w pracy W. A. Richter, S. Mkhize i B. A. Brown, "sd-shell observables for the USDA and USDB Hamiltonians", Physical Review C 78, 064302 (2008). -
M. Honma, T. Otsuka, B. A. Brown and T. Mizusaki, "Effective interaction for pf-shell nuclei", Physical Review C 65, 061301(R) (2002).
-
B. Huron, J. P. Malrieu and P. Rancurel, "Iterative perturbation calculations of ground and excited state energies from multiconfigurational zeroth-order wavefunctions", The Journal of Chemical Physics 58, 5745 (1973).
-
Y. S. Yordanov, D. R. M. Arvidsson-Shukur and C. H. W. Barnes, "Efficient quantum circuits for quantum computational chemistry", Physical Review A 102, 062612 (2020).
-
National Nuclear Data Center, Evaluated Nuclear Structure Data File, Brookhaven National Laboratory. Źródło zmierzonych energii wzbudzenia podanych w Kroku 1.
