Odroczone rozwiązywanie czasu przy użyciu stretch

Specyfikacja języka OpenQASM 3 zawiera typ stretch, za pomocą którego możesz określać względne czasy operacji zamiast czasu bezwzględnego. Obsługa stretch jako czasu trwania instrukcji Delay została dodana w Qiskit v2.0.0. Konkretna wartość czasu trwania stretch jest rozwiązywana w czasie kompilacji, po ustaleniu dokładnego czasu trwania skalibrowanych bramek. Kompilator stara się minimalizować czas trwania stretch, z uwzględnieniem ograniczeń czasowych na jednym lub kilku kubitach. Możesz wtedy wyrażać projekty bramek, takie jak równomierne rozmieszczenie bramek (na przykład w celu implementacji sekwencji echo decoupling wyższego rzędu), wyrównywanie sekwencji bramek do lewej lub stosowanie bramki przez czas trwania pewnego podobwodu, bez znajomości dokładnego czasu.

Przykłady

Dynamiczne sprzęganie

Typowym przypadkiem użycia stretch jest stosowanie dynamicznego sprzęgania do bezczynnego kubitu, gdy inny kubit poddawany jest operacjom warunkowym.

Na przykład możemy użyć stretch, aby zastosować sekwencję XX dynamicznego sprzęgania do kubitu 1 przez czas trwania bloku warunkowego zastosowanego do kubitu 0, jak ilustruje poniższy diagram:

Odpowiadający temu obwód wyglądałby następująco. Zwróć uwagę, że do zdefiniowania granic względnego czasu potrzebna jest para barier.

from qiskit.circuit import QuantumCircuit, QuantumRegister, ClassicalRegister
from qiskit.circuit.classical import expr

qubits = QuantumRegister(2)
clbits = ClassicalRegister(2)
circuit = QuantumCircuit(qubits, clbits)
(q0, q1) = qubits
(c0, c1) = clbits

# Add barriers to define the boundaries
circuit.barrier()
circuit.h(q0)
circuit.measure(q0, c0)
with circuit.if_test((c0, 1)) as else_:
    circuit.h(q0)
with else_:
    circuit.x(q0)

# Apply an XX DD sequence with stretch on qubit 1
s = circuit.add_stretch("s")
circuit.delay(s, q1)
circuit.x(q1)
circuit.delay(expr.mul(s, 2), q1)
circuit.x(q1)
circuit.delay(s, q1)
circuit.barrier()

Wyrównywanie harmonogramu

Ten przykład używa stretch, aby zapewnić wyrównanie do lewej sekwencji bramek między dwoma barierami, niezależnie od ich rzeczywistego czasu trwania:

from qiskit import QuantumCircuit
from numpy import pi

qc = QuantumCircuit(5)
qc.barrier()
qc.cx(0, 1)
qc.u(pi/4, 0, pi/2, 2)
qc.cx(3, 4)

a = qc.add_stretch("a")
b = qc.add_stretch("b")
c = qc.add_stretch("c")

# Use the stretches as Delay duration.
qc.delay(a, [0, 1])
qc.delay(b, 2)
qc.delay(c, [3, 4])
qc.barrier()

uwaga

Przy używaniu stretch z Qiskit Runtime, wszelkie reszty wynikające z rozwiązania stretch są dodawane do pierwszego opóźnienia, które używa danego stretch.

Przykład:

a = circuit.add_stretch("a")
circuit.barrier(q0, q1)
circuit.delay(100, q0)
circuit.delay(a, q1)  # resolve to 26
circuit.x(q1)  # duration: 8
circuit.delay(a, q1)  # resolve to 25
circuit.x(q1)  # duration: 8
circuit.delay(a, q1)  # resolve to 25
circuit.x(q1)  # duration: 8
circuit.barrier(q0, q1)

Powyższy kod rozwiązuje się do wartości 25 z resztą 1. Do pierwszego opóźnienia [a] zostanie dodana reszta.

Równanie rozwiązania stretch: $a + 8 + a + 8 + a + 8 = 100 = 3*a + 24$

Wyświetlanie wartości stretch w Qiskit Runtime

Rzeczywista wartość czasu trwania stretch jest rozwiązywana w czasie kompilacji, po zaplanowaniu obwodu. Podczas uruchamiania zadania Samplera w Qiskit Runtime możesz wyświetlić rozwiązane wartości stretch w metadanych wyniku zadania. Obsługa stretch w Qiskit Runtime jest obecnie eksperymentalna, więc musisz najpierw ustawić opcję eksperymentalną, aby umożliwić jej pobieranie, a następnie uzyskać dostęp do danych bezpośrednio z metadanych w następujący sposób:

# Enable stretch value retrieval.
sampler.options.experimental = {
    "execution": {
        "stretch_values": True,
        "scheduler_timing": True,
    },
}

# Access the stretch values from the metadata.
job_result = job.result()
circuit_stretch_values = job_result[0].metadata["compilation"]["stretch_values"]

# Visualize the timing.
# Use the sliders at the bottom, the controls at the top, and the legend on the side
# of the output to customize the view.
draw_circuit_schedule_timing(ob.result()[0].metadata['compilation']['scheduler_timing']['timing'])

uwaga

Choć całkowity czas obwodu jest zwracany w metadanych „compilation", NIE jest to czas używany do rozliczeń (czas kwantowy).

Zrozumienie wyjścia metadanych

Metadane stretch_values zwracają następujące informacje:

• Name: Nazwa zastosowanego stretch.
• Value: Żądana wartość docelowa.
• Remainder: Reszta z rozwiązania stretch, która jest dodawana do pierwszego opóźnienia używającego tego stretch.
• Expanded values: Zestawy wartości określające początek i czas trwania stretch.

Przykład

# Define the circuit
circuit = QuantumCircuit(4)
foo = circuit.add_stretch("foo")
bar = circuit.add_stretch("bar")
circuit.barrier()
circuit.cz(0, 1)
circuit.cz(0, 1)
circuit.cz(0, 1)
circuit.cz(0, 1)

circuit.delay(foo, 2)
circuit.x(2)
# 3*foo
circuit.delay(expr.mul(3, foo), 2)
circuit.x(2)
# 2*foo
circuit.delay(expr.mul(2, foo), 2)

circuit.delay(bar, 3)
circuit.x(3)
circuit.delay(bar, 3)

circuit.measure_all()

Wyjście metadanych

 [{'name': 'bar',
  'value': 29,
  'remainder': 1,
  'expanded_values': [[1365, 30], [1404, 29]]},
 {'name': 'foo',
  'value': 8,
  'remainder': 2,
  'expanded_values': [[1365, 10], [1384, 24], [1417, 16]]}
  ]

Zwrócone wartości czasu trwania zależą od wartości docelowej i obliczonej reszty. Na przykład oto czasy trwania zwrócone dla foo:

• foo value + remainder (8+2 = 10)
• foo value * 3 (8 x 3 = 24)
• foo value * 2 (8 x 2 = 16)

Możesz użyć wizualizacji, aby lepiej zrozumieć i zweryfikować czas.

draw_circuit_schedule_timing(job.result()[0].metadata['compilation']['scheduler_timing']['timing'])

Na poniższym obrazku, opartym na przykładowym wyjściu, foo odpowiada stretchom na Qubit 2. Pierwsze opóźnienie stretch używające foo zaczyna się na końcu init_play (1365). Czas trwania stretch wynosi 10, więc to opóźnienie kończy się, gdy zaczyna się bramka x (1365+10=1375). Drugie i trzecie stretche można interpretować analogicznie.

Użyj suwaków na dole, elementów sterujących na górze (najedź kursorem na obraz wyjściowy, aby je wyświetlić) i legendy po boku, aby dostosować widok. Najedź kursorem na obraz, aby zobaczyć dokładne dane.

Pełne szczegóły znajdziesz w temacie Wizualizacja czasu obwodu.

Ograniczenia Qiskit Runtime

Obsługa stretch w Qiskit Runtime jest obecnie eksperymentalna i ma następujące ograniczenia:

• Co najwyżej jedna zmienna stretch na zestaw kubitów między barierami (niejawnymi i jawnymi). Zestaw kubitów to jeden lub więcej kubitów; zestawy te muszą być rozłączne.

  Nieprawidłowe

  a = circuit.add_stretch("a")
  b = circuit.add_stretch("b")
  circuit.delay(a, (q0, q1))
  circuit.delay(b, q0)  # Invalid because 2 stretches are applied on q0

  Prawidłowe

  a = circuit.add_stretch("a")
  b = circuit.add_stretch("b")
  circuit.delay(a, (q0, q1))
  circuit.delay(b, q2)

• Obszar otoczony zestawem barier nazywany jest regionem bariery. Zmienna stretch nie może być używana w wielu regionach barier.

  Nieprawidłowe

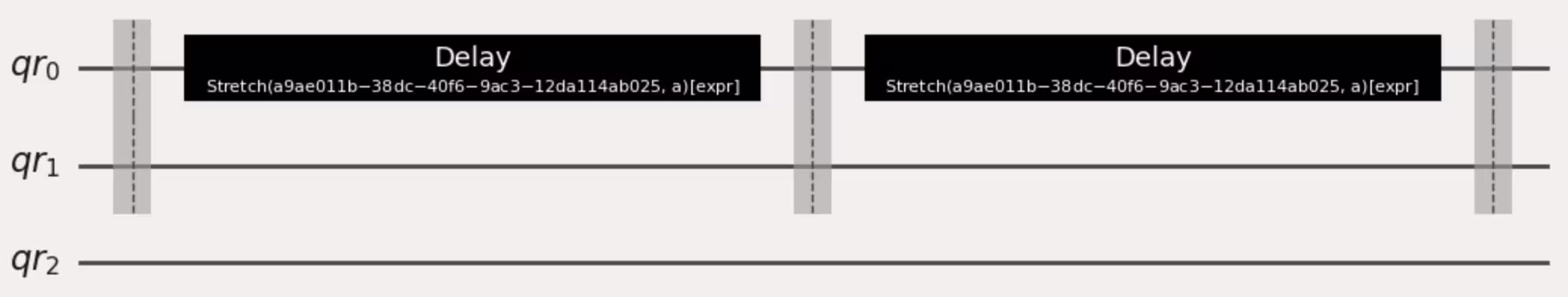

  # Stretch a is used in two barrier regions
  a = circuit.add_stretch("a")
  circuit.barrier((q0, q1))
  circuit.delay(a, q0)
  circuit.barrier((q0, q1))
  circuit.delay(a, q0)
  circuit.barrier((q0, q1))



  Prawidłowe

  # Stretch a is used inside a barrier region that is on q0 and q1
  a = circuit.add_stretch("a")
  circuit.barrier((q0, q1))
  circuit.delay(a, q0)
  circuit.barrier(q2)
  circuit.delay(a, q0)
  circuit.barrier((q0, q1))



• Wyrażenia stretch są ograniczone do postaci X*stretch + Y, gdzie X i Y są stałymi zmiennoprzecinkowymi lub całkowitymi.

  Nieprawidłowe

  a = circuit.add_stretch("a")
  b = circuit.add_stretch("b")
  c = circuit.add_stretch("c")

  # (a /  b) * c is not supported
  circuit.delay(expr.mul(expr.div(a, b), c), q1)

  Prawidłowe

  from qiskit.circuit import Duration

  a = circuit.add_stretch("a")
  circuit.delay(expr.add(expr.mul(a, 2), Duration.dt(3)), 0)

• Wyrażenia stretch mogą zawierać tylko jedną zmienną stretch.

  Nieprawidłowe

  a = circuit.add_stretch("a")
  b = circuit.add_stretch("b")
  circuit.delay(expr.add(a, b), 0)

  Prawidłowe

  a = circuit.add_stretch("a")
  circuit.delay(expr.add(a, a), 0)

• Wyrażenia stretch nie mogą dawać ujemnych wartości opóźnienia. Bieżący solver nie wnioskuje ograniczeń nieujemności.

  Nieprawidłowe

  from qiskit.circuit import Duration

  circuit.barrier((q0, q1))
  circuit.delay(20, q1)
  # The length of this barrier region is 20dt, meaning the
  # equation for solving stretch 'a' is a + 40dt = 20dt, giving a = -20dt.
  circuit.delay(expr.add(a, Duration.dt(40)), q0)
  circuit.barrier((q0, q1))

  Prawidłowe

  circuit.barrier((q0, q1))
  circuit.delay(20, q1)
  circuit.delay(a, q0)
  circuit.barrier((q0, q1))
