Napisz własny przebieg transpilatora

Wersje pakietów

Kod na tej stronie został opracowany z użyciem poniższych wymagań. Zalecamy korzystanie z tych lub nowszych wersji.

qiskit[all]~=2.3.0

Qiskit SDK pozwala tworzyć własne przebiegi transpilacji i uruchamiać je w obiekcie PassManager lub dodawać do StagedPassManager. Poniżej pokażemy, jak napisać przebieg transpilatora, skupiając się na budowie przebiegu wykonującego Pauli twirling na zaszumionych bramkach kwantowych w układzie kwantowym. Przykład ten korzysta z DAG-u, czyli obiektu manipulowanego przez przebieg typu TransformationPass.

# Added by doQumentation — required packages for this notebook
!pip install -q numpy qiskit

Tło: reprezentacja DAG

Przed zbudowaniem przebiegu warto poznać wewnętrzną reprezentację układów kwantowych w Qiskit – skierowany graf acykliczny (DAG) (zob. ten samouczek z ogólnym przeglądem). Aby wykonać poniższe kroki, zainstaluj bibliotekę graphviz służącą do rysowania DAG-ów.

W Qiskit, w trakcie etapów transpilacji, układy są reprezentowane przy użyciu DAG-u. Ogólnie rzecz biorąc, DAG składa się z wierzchołków (zwanych też „węzłami") oraz skierowanych krawędzi łączących pary wierzchołków w określonej orientacji. Reprezentacja ta jest przechowywana w obiektach qiskit.dagcircuit.DAGCircuit, złożonych z poszczególnych obiektów DagNode. Zaletą tej reprezentacji w porównaniu z czystą listą bramek (czyli netlistą) jest to, że przepływ informacji między operacjami jest jawny, co ułatwia podejmowanie decyzji transformacyjnych.

Poniższy przykład ilustruje DAG poprzez stworzenie prostego układu, który przygotowuje stan Bella i stosuje obrót $R_Z$ w zależności od wyniku pomiaru.

  from qiskit import QuantumRegister, ClassicalRegister, QuantumCircuit
  import numpy as np

  qr = QuantumRegister(3, 'qr')
  cr = ClassicalRegister(3, 'cr')
  qc = QuantumCircuit(qr, cr)

  qc.h(qr[0])
  qc.cx(qr[0], qr[1])
  qc.measure(qr[0], cr[0])
  qc.rz(np.pi/2, qr[1]).c_if(cr, 2)
  qc.draw(output='mpl')

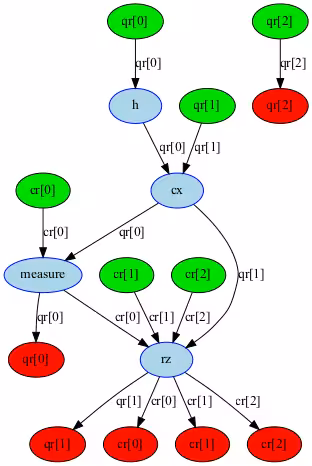

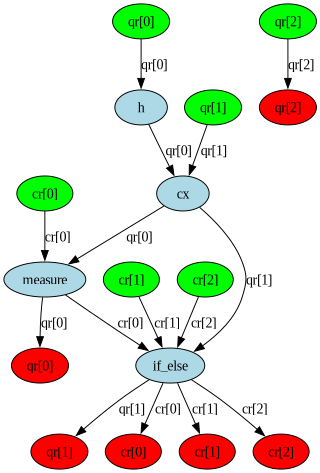

Użyj funkcji qiskit.tools.visualization.dag_drawer(), aby zobaczyć DAG tego układu. Wyróżnia się trzy rodzaje węzłów grafu: węzły qubit/clbit (zielone), węzły operacji (niebieskie) oraz węzły wyjściowe (czerwone). Każda krawędź wskazuje przepływ danych (lub zależność) między dwoma węzłami.

from qiskit.converters import circuit_to_dag
from qiskit.tools.visualization import dag_drawer

dag = circuit_to_dag(qc)
dag_drawer(dag)

Przebiegi transpilatora

Przebiegi transpilatora są klasyfikowane jako AnalysisPass lub TransformationPass. Przebiegi ogólnie pracują z DAG-iem oraz property_set – obiektem słownikopodobnym służącym do przechowywania właściwości wyznaczonych przez przebiegi analizy. Przebiegi analizy pracują zarówno z DAG-iem, jak i z jego property_set. Nie mogą modyfikować DAG-u, ale mogą modyfikować property_set. Inaczej jest w przypadku przebiegów transformacji, które modyfikują DAG i mogą odczytywać (lecz nie zapisywać) property_set. Na przykład przebiegi transformacji tłumaczą układ na jego ISA lub wykonują przebiegi routingu wstawiające bramki SWAP w odpowiednich miejscach.

Utwórz przebieg transpilatora PauliTwirl

Poniższy przykład konstruuje przebieg transpilatora, który dodaje Pauli twirls. Pauli twirling to strategia tłumienia błędów, która losuje sposób, w jaki qubity doświadczają zaszumionych kanałów – przyjmujemy tutaj, że są to bramki dwu-qubitowe (ponieważ są o wiele bardziej podatne na błędy niż bramki jedno-qubitowe). Pauli twirls nie wpływają na działanie bramek dwu-qubitowych. Są dobierane tak, aby te zastosowane przed bramką dwu-qubitową (po lewej stronie) były neutralizowane przez te zastosowane po bramce (po prawej stronie). W tym sensie operacje dwu-qubitowe są identyczne, lecz sposób ich realizacji jest różny. Jedną z zalet Pauli twirling jest zamiana błędów koherentnych na błędy stochastyczne, które można redukować przez uśrednianie na większej liczbie pomiarów.

Przebiegi transpilatora działają na DAG-u, dlatego ważną metodą do nadpisania jest .run(), która przyjmuje DAG jako wejście. Inicjalizacja par Paulich w pokazany sposób zachowuje działanie każdej bramki dwu-qubitowej. Realizuje to metoda pomocnicza build_twirl_set, która przechodzi przez każdy dwu-qubitowy Pauli (uzyskany z pauli_basis(2)) i znajduje drugi Pauli zachowujący daną operację.

Z DAG-u korzystaj z metody op_nodes(), aby zwrócić wszystkie jego węzły. DAG może być też używany do zbierania przebiegów, czyli sekwencji węzłów działających nieprzerwanie na qubicie. Można je zbierać jako przebiegi jedno-qubitowe z collect_1q_runs, dwu-qubitowe z collect_2q_runs oraz przebiegi węzłów, których nazwy instrukcji znajdują się na liście nazw, z collect_runs. DAGCircuit oferuje wiele metod do przeszukiwania i przemierzania grafu. Często stosowaną metodą jest topological_op_nodes, która dostarcza węzły w kolejności zależności. Inne metody, takie jak bfs_successors, służą przede wszystkim do sprawdzania interakcji węzłów z kolejnymi operacjami w DAG-u.

W tym przykładzie chcemy zastąpić każdy węzeł reprezentujący instrukcję podmikroukładem zbudowanym jako mini DAG. Do mini DAG-u dodaje się dwu-qubitowy rejestr kwantowy. Operacje są dodawane do mini DAG-u za pomocą apply_operation_back, które umieszcza Instruction na wyjściu mini DAG-u (natomiast apply_operation_front umieściłoby je na wejściu). Węzeł jest następnie zastępowany mini DAG-iem przy użyciu substitute_node_with_dag, a proces kontynuowany jest dla każdego wystąpienia CXGate i ECRGate w DAG-u (odpowiadających dwu-qubitowym bramkom bazowym na Backend-ach IBM®).

from qiskit.dagcircuit import DAGCircuit
from qiskit.circuit import QuantumCircuit, QuantumRegister, Gate
from qiskit.circuit.library import CXGate, ECRGate
from qiskit.transpiler import PassManager
from qiskit.transpiler.basepasses import TransformationPass
from qiskit.quantum_info import Operator, pauli_basis

import numpy as np

from typing import Iterable, Optional

class PauliTwirl(TransformationPass):
    """Add Pauli twirls to two-qubit gates."""

    def __init__(
        self,
        gates_to_twirl: Optional[Iterable[Gate]] = None,
    ):
        """
        Args:
            gates_to_twirl: Names of gates to twirl. The default behavior is to twirl all
                two-qubit basis gates, `cx` and `ecr` for IBM backends.
        """
        if gates_to_twirl is None:
            gates_to_twirl = [CXGate(), ECRGate()]
        self.gates_to_twirl = gates_to_twirl
        self.build_twirl_set()
        super().__init__()

    def build_twirl_set(self):
        """
        Build a set of Paulis to twirl for each gate and store internally as .twirl_set.
        """
        self.twirl_set = {}

        # iterate through gates to be twirled
        for twirl_gate in self.gates_to_twirl:
            twirl_list = []

            # iterate through Paulis on left of gate to twirl
            for pauli_left in pauli_basis(2):
                # iterate through Paulis on right of gate to twirl
                for pauli_right in pauli_basis(2):
                    # save pairs that produce identical operation as gate to twirl
                    if (Operator(pauli_left) @ Operator(twirl_gate)).equiv(
                        Operator(twirl_gate) @ pauli_right
                    ):
                        twirl_list.append((pauli_left, pauli_right))

            self.twirl_set[twirl_gate.name] = twirl_list

    def run(
        self,
        dag: DAGCircuit,
    ) -> DAGCircuit:
        # collect all nodes in DAG and proceed if it is to be twirled
        twirling_gate_classes = tuple(
            gate.base_class for gate in self.gates_to_twirl
        )
        for node in dag.op_nodes():
            if not isinstance(node.op, twirling_gate_classes):
                continue

            # random integer to select Pauli twirl pair
            pauli_index = np.random.randint(
                0, len(self.twirl_set[node.op.name])
            )
            twirl_pair = self.twirl_set[node.op.name][pauli_index]

            # instantiate mini_dag and attach quantum register
            mini_dag = DAGCircuit()
            register = QuantumRegister(2)
            mini_dag.add_qreg(register)

            # apply left Pauli, gate to twirl, and right Pauli to empty mini-DAG
            mini_dag.apply_operation_back(
                twirl_pair[0].to_instruction(), [register[0], register[1]]
            )
            mini_dag.apply_operation_back(node.op, [register[0], register[1]])
            mini_dag.apply_operation_back(
                twirl_pair[1].to_instruction(), [register[0], register[1]]
            )

            # substitute gate to twirl node with twirling mini-DAG
            dag.substitute_node_with_dag(node, mini_dag)

        return dag

Użyj przebiegu transpilatora PauliTwirl

Poniższy kod używa stworzonego powyżej przebiegu do transpilacji układu. Rozważmy prosty układ z bramkami cx i ecr.

qc = QuantumCircuit(3)
qc.cx(0, 1)
qc.ecr(1, 2)
qc.ecr(1, 0)
qc.cx(2, 1)
qc.draw("mpl")

Aby zastosować własny przebieg, zbuduj menedżer przebiegów używając przebiegu PauliTwirl i uruchom go na 50 układach.

pm = PassManager([PauliTwirl()])
twirled_qcs = [pm.run(qc) for _ in range(50)]

Każda bramka dwu-qubitowa jest teraz otoczona przez dwa Paulie z obu stron.

twirled_qcs[-1].draw("mpl")

Operatory są takie same, gdy użyjemy Operator z qiskit.quantum_info:

np.all([Operator(twirled_qc).equiv(qc) for twirled_qc in twirled_qcs])

np.True_

Następne kroki

Zalecenia

• Aby dowiedzieć się, jak używać funkcji generate_preset_passmanager zamiast pisać własne przebiegi, zacznij od tematu Domyślne ustawienia transpilacji i opcje konfiguracji.
• Wypróbuj przewodnik Porównaj ustawienia transpilatora.
• Przejrzyj dokumentację API transpilatora.
